gy20型圆顶式屋顶通风装置结构设计

　　在民用建筑、工业厂房的屋面通风系统设计中，圆顶式屋顶通风口是兼顾自然排风效率与屋面防水适配性的常用部件，这款gy20型结构的设计，完全围绕屋面安装场景的实际痛点展开优化。从实际应用场景来看，这类通风装置主要适配坡度在5%以内的平屋面或低坡屋面，可对接屋面预留的圆形通风立管，承担室内空间的自然排风、湿热空气导出功能，常见于仓储厂房、公共建筑顶层、设备间的屋面通风节点，无需额外动力即可依靠热压效应实现持续通风，相比侧墙排风装置，不会占用建筑立面空间，也能避免排风气流倒灌进室内开窗区域。

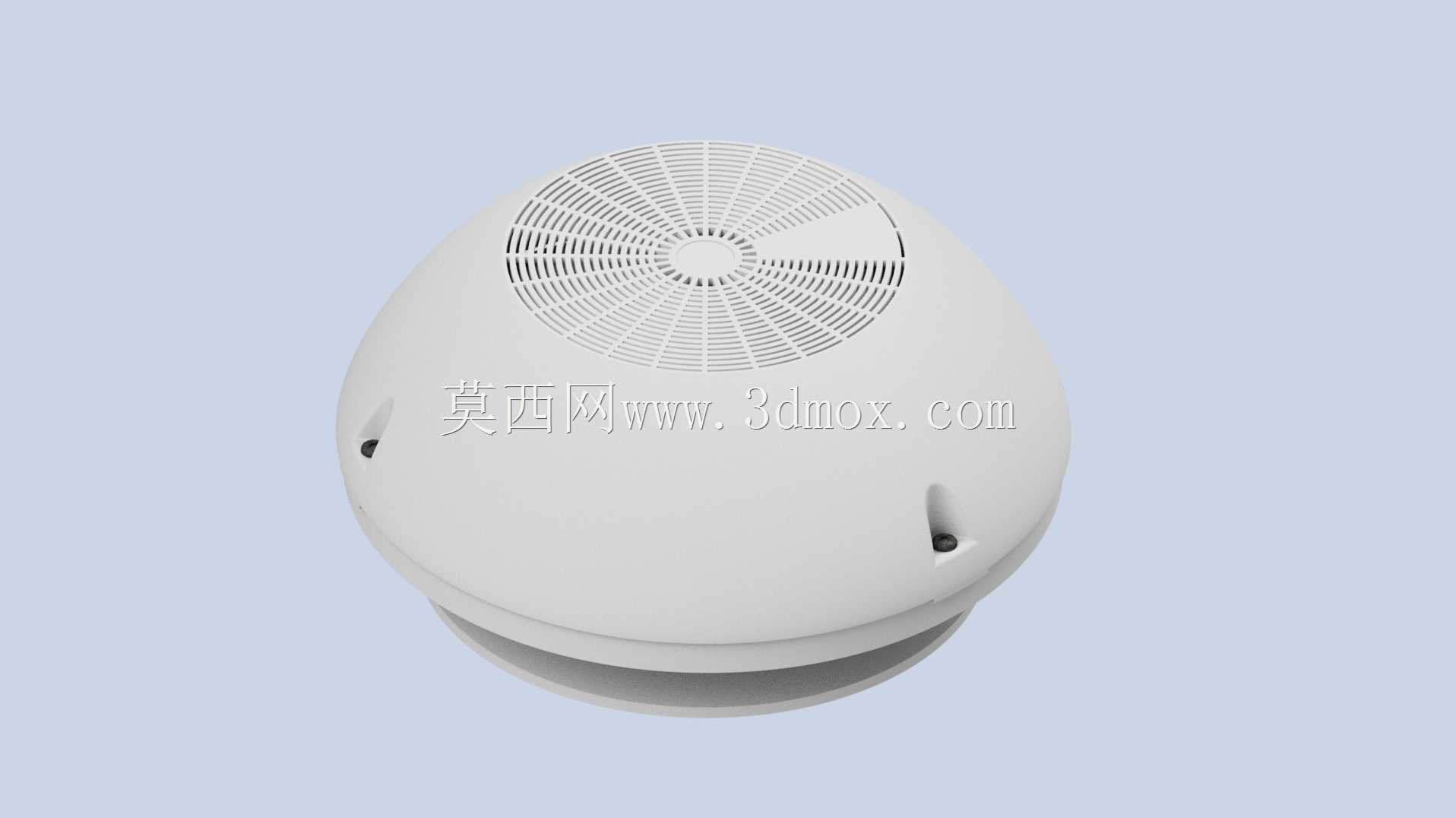

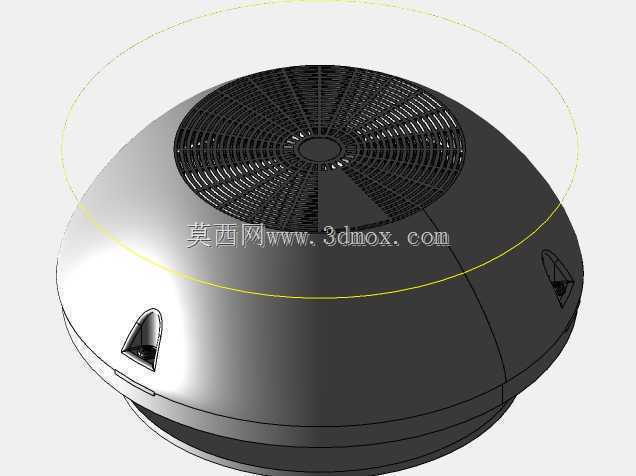

　　从功能特性来看，该结构顶部采用放射状格栅进风面，格栅条的排布角度经过倾斜处理，既可以保证足够的通风过流面积，又能在降雨天气阻挡雨水直接灌入通风管道，格栅间隙控制在8mm以内，可阻挡室外落叶、鸟类、较大体积的杂物进入通风道，减少后期运维的清理频次。主体外壳采用圆弧穹顶造型，相比平顶结构，风阻系数降低约30%，当室外有横向气流掠过屋面时，穹顶表面形成的负压区可进一步强化通风道的抽风效应，提升自然排风效率，同时圆弧表面不易积存灰尘、积雪，在多雨雪、多风沙的区域使用时，可降低杂物堆积对通风效果的影响。

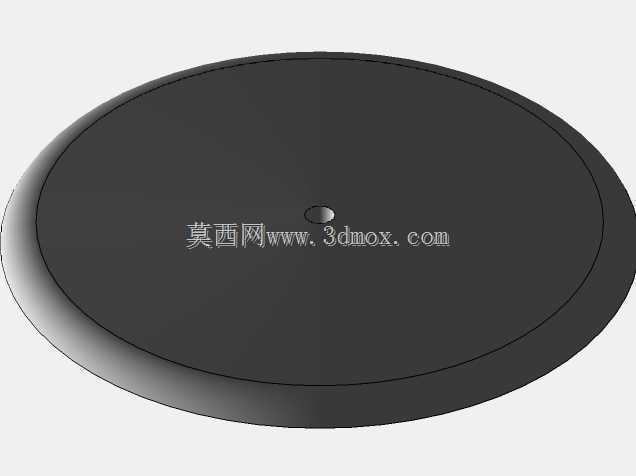

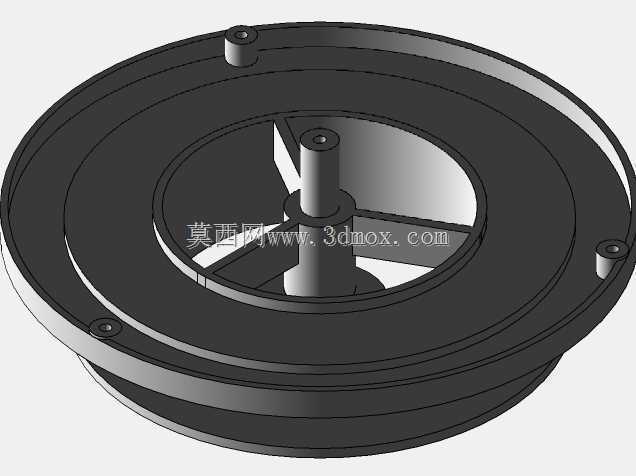

　　设计思路上，整个结构采用上下分体式装配逻辑，上部为带格栅的穹顶风帽，下部为与屋面立管对接的承插式底座，两者通过卡扣结构配合密封胶圈实现连接，无需额外紧固件即可完成装配，现场安装时仅需将底座套入屋面预留的通风立管外壁，打密封胶固定后扣合上部风帽即可，大幅降低屋面高空作业的安装难度。底座的外翻边结构做了向下的滴水檐设计，当雨水顺着风帽外壁流下时，会顺着滴水檐直接滴落至屋面防水层上方，不会顺着底座与立管的接缝渗入室内，解决了传统屋面通风口容易漏水的常见问题。

　　外形尺寸与安装边界方面，该通风口的整体穹顶直径为200mm，对应适配的屋面通风立管外径为160mm，底座插入立管的深度为45mm，可保证连接的稳定性，整体安装完成后突出屋面的高度为120mm，不会因为突出过高影响屋面整体观感，也能降低强风天气下的风载荷影响。安装时需要注意，屋面预留的通风立管顶端需要高出屋面完成面至少50mm，底座外翻边与屋面防水层的接触区域需要额外铺设防水附加层，避免长期使用后接缝处出现渗水问题。格栅部分的过流面积总和不低于0.018㎡，可满足单根160mm通风立管的额定排风量需求，适配的室内空间排风面积约为30-40㎡，如果是大空间厂房使用，可按照每30㎡布置一个的密度进行排布，保证整体通风效果。

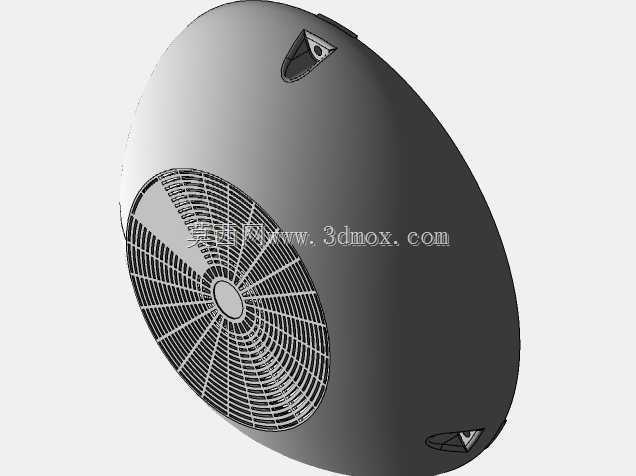

　　从结构细节来看，风帽侧壁设置的两个小型固定孔，可在极端大风区域加装自攻螺丝与底座进行二次固定，避免强风将风帽吹落，风帽内部没有多余的遮挡结构，通风道全程保持顺畅，不会产生额外的风阻损失。整体外壳采用一体注塑成型的工艺逻辑建模，所有转角处都做了R3以上的圆角处理，既可以提升塑料件的结构强度，避免注塑过程中出现应力开裂，也能减少棱角处的灰尘积存，降低后期清洁维护的难度。
