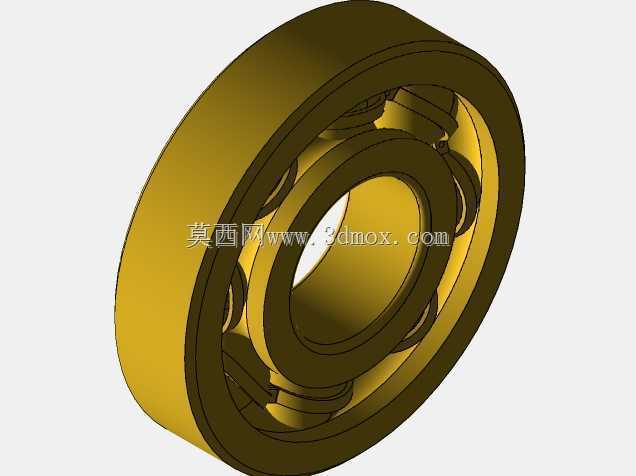

深沟球滚动轴承三维结构设计

　　在各类旋转传动设备的结构设计中，滚动轴承是绕不开的核心基础部件，这款深沟球结构的滚动轴承，是目前工业场景应用覆盖范围最广的轴承类型之一。从家用电机的转子支撑，到工业生产线的输送辊筒，再到机床主轴的辅助支撑、汽车变速箱的传动转轴，甚至小型家电的旋转机构，都能见到这类轴承的身影，它的核心作用是在旋转副之间构建滚动摩擦界面，大幅降低构件相对转动时的摩擦阻力，同时承担径向载荷与一定比例的轴向载荷，保障旋转部件的运转精度与稳定性。

　　从结构设计逻辑来看，这款轴承采用经典的双座圈加滚动体加保持架的组合形式，内圈通常与旋转轴做过盈配合，随轴同步转动，外圈则与设备的轴承座孔配合，多为固定安装状态，部分特殊工况下也会出现外圈转动、内圈固定的装配形式。中间的球形滚动体是实现滚动摩擦的核心元件，均匀分布在内外圈的滚道之间，保持架的作用是将相邻滚动体分隔开，避免滚动体之间直接接触产生额外摩擦与磨损，同时引导滚动体在滚道内有序运转，优化轴承内部的载荷分布。

　　在实际选型与装配过程中，首先要明确安装边界的尺寸约束：轴承的内径需要与配合轴的轴颈尺寸严格匹配，公差配合需根据载荷特性、转速高低选择合适的配合等级，重载荷、高转速工况下通常选择较紧的过盈配合，避免配合面出现打滑磨损；外径则要匹配轴承座的安装孔尺寸，同时要预留合理的安装公差，避免外圈受挤压变形导致滚道精度受损。轴承的宽度尺寸直接决定了轴向的安装空间，设计轴承座端盖、轴用挡圈等定位元件时，需要结合轴承宽度计算定位尺寸，保障轴承在轴向不会出现窜动，同时也要避免过度定位导致轴承承受额外的轴向附加载荷。

　　这类轴承的摩擦系数远低于滑动摩擦副，在正常润滑条件下，启动阻力小，运转过程中的温升控制表现优异，适合中高转速的运转场景。不过受限于滚动体与滚道的点接触特性，它的承载能力相较于滚子轴承会偏低，更适合中等载荷的传动场景，同时它具备一定的调心容错能力，能够容忍内圈与外圈之间少量的角度错位，在安装精度存在小幅误差、或者轴受载出现少量挠曲变形的情况下，依然可以保持稳定的运转状态，不会出现卡滞、异常磨损的问题。

　　建模过程中需要重点关注滚道的曲率半径设计，滚道的圆弧半径通常略大于滚动体的半径，这个差值直接影响轴承的接触应力分布与运转灵活性，差值过小会导致接触应力集中，缩短轴承使用寿命，差值过大则会降低轴承的运转精度，增大运转过程中的振动与噪声。保持架的兜孔间隙也需要做合理设计，间隙过小会卡滞滚动体，增大摩擦阻力，间隙过大则无法有效约束滚动体的位置，导致运转过程中滚动体出现歪斜，影响轴承的动态性能。在三维建模时，需要对滚动体与滚道的接触位置做装配干涉检查，同时模拟轴承转动过程中各元件的相对运动关系，验证保持架的运动轨迹是否合理，避免实际运转中出现元件干涉的问题。

　　在实际工程应用中，这类轴承的润滑方式选择也十分关键，低转速、常温工况下可以采用脂润滑，维护周期长，密封结构简单；高转速、高温工况下则需要采用油润滑，通过循环油路带走摩擦产生的热量，同时带走磨损产生的微小磨屑，延长轴承的使用寿命。密封结构的设计也需要结合使用场景调整，粉尘较多的户外、矿山类场景需要采用接触式密封，阻挡外界杂质进入滚道内部，清洁度较高的室内精密设备场景则可以采用非接触式密封，降低密封件带来的附加摩擦阻力，提升运转效率。
