多规格六角头螺栓带平垫组合紧固组件

　　在各类机械装配、电气设备安装、钢结构搭建场景中，螺纹紧固件是应用最广泛的基础连接元件，这套不同规格的六角头螺栓配平垫、六角螺母的组合件，覆盖了从小型电子设备内部固定到中型结构件连接的多场景紧固需求。日常做结构设计时，螺栓选型往往是最容易被忽略却直接影响整机可靠性的环节，很多新手工程师容易只看螺纹参数忽略安装边界，这套模型在建模时就还原了不同规格螺栓的实际装配间隙要求，方便设计人员直接调用核对安装空间。

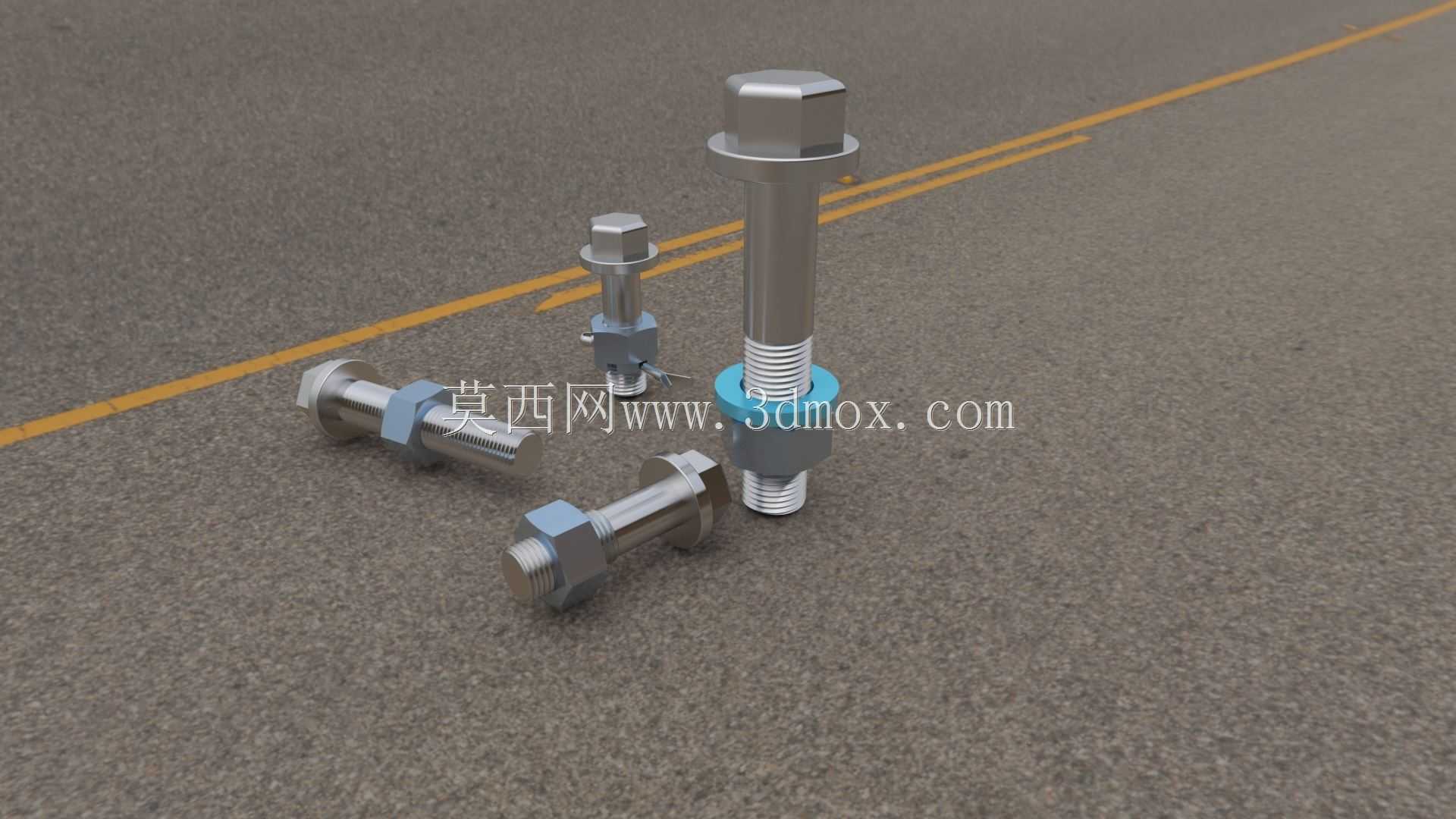

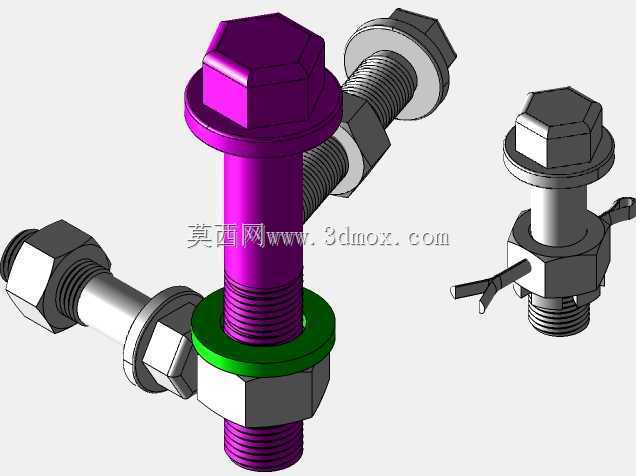

　　从功能特性来看，这套组合件包含四种不同长度、不同公称直径的六角头螺栓，每款螺栓都配套对应规格的平垫与六角螺母，螺栓头部采用标准六角头设计，适配常规开口扳手、套筒扳手的拧紧作业，头部下的支撑面做了平整化处理，配合平垫使用时可以分散被连接件表面的压应力，避免软质材质（比如铝合金、工程塑料）的被连接件表面被螺栓头部压溃，同时平垫还能弥补被连接件表面的平面度误差，保证拧紧时扭矩能稳定转化为轴向预紧力，不会因为接触面倾斜出现预紧力不足、螺栓受附加弯矩断裂的问题。螺纹部分采用标准公制粗牙螺纹建模，牙型角60度，还原了实际螺纹的小径、大径、中径尺寸，做运动仿真或者有限元分析时，可以直接导入模型模拟螺纹啮合的受力状态，不需要二次修正螺纹参数。

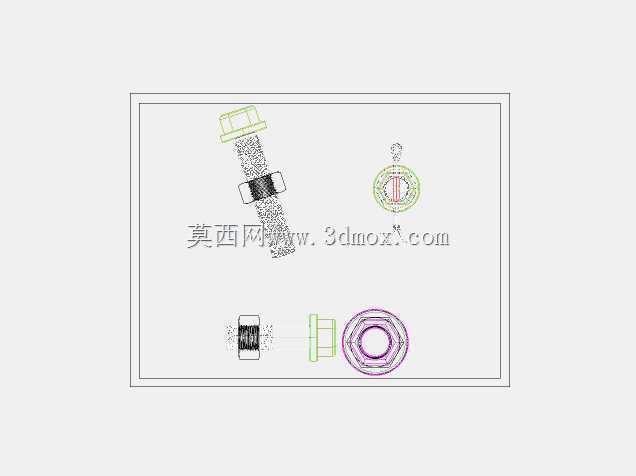

　　设计思路上，这套模型没有做过度简化，螺栓头部的倒角、螺杆末端的倒角、平垫的内外径倒角、螺母的六角倒角都按照实际加工标准还原，很多网上的螺栓模型会忽略这些工艺倒角，实际出工程图或者做装配干涉检查时，就会出现倒角位置和相邻零件干涉的误报，这套模型在建模时就把所有工艺结构做全，不管是用来做装配示意、出BOM清单，还是做装配干涉检查、结构强度仿真，都能直接使用，不需要二次修改。不同规格的螺栓长度覆盖了从10mm到60mm的常用区间，公称直径包含M4、M6、M8、M10四个常用规格，基本能覆盖常规设备装配中80%以上的螺纹紧固场景，做方案设计时可以直接根据被连接件的总厚度选择对应长度的螺栓，不用再反复核对螺栓的螺纹旋合长度是否满足要求——按照机械设计标准，螺栓拧入螺母的旋合长度不能小于螺纹公称直径的0.8倍，这套模型里每款螺栓配套的螺母厚度都符合标准要求，选好螺栓长度后就能保证足够的螺纹啮合强度，不会出现滑牙、脱扣的问题。

　　从安装边界来看，每款螺栓的六角头对边尺寸、螺母对边尺寸都严格按照国标要求建模，做装配设计时可以直接预留对应的扳手操作空间，比如M8螺栓的六角头对边尺寸是13mm，对应的扳手活动空间需要预留至少18mm的径向空间，模型里的六角头尺寸准确，直接测量就能得到扳手空间的参考值，不用再反复查机械手册核对尺寸。螺栓杆部和安装孔的间隙也按照标准间隙配合建模，常规金属件安装孔比螺栓杆大0.5-1mm，这套模型里的间隙设置符合实际装配要求，做虚拟装配时不会出现杆部和孔壁过度干涉或者间隙过大的问题，能真实还原实际装配的状态。另外平垫的尺寸也符合国标，外径是螺栓公称直径的2倍左右，厚度对应不同规格从0.8mm到2mm不等，能有效分散接触面压力，在做有防松要求的场景时，也可以直接在这套模型的基础上替换成弹垫、自锁螺母等防松元件，不需要重新建模螺栓主体，能大幅提升建模效率。

　　在实际行业应用中，这类螺栓螺母组合件几乎遍布所有制造业场景，小到电子电器的外壳固定、变压器的接线端子紧固，大到机械设备的机架连接、汽车零部件的装配，都离不开这类基础紧固件。很多刚入行的结构工程师在做三维建模时，往往会把螺栓这类标准件做的过于随意，要么尺寸不对，要么缺少工艺结构，导致后续出工程图、做装配仿真时出现各种问题，这套按照实际标准建模的螺栓组合件，能帮助设计人员快速完成标准件的调用，把更多精力放在核心结构的设计上，而不是重复绘制标准件。另外在做设备维护、装配工艺模拟时，准确的螺栓模型也能帮助工艺人员制定合理的拧紧顺序，核对螺栓安装时的操作空间是否足够，避免实际装配时出现扳手伸不进去、螺栓无法拧紧的问题。比如在交流稳压器这类电气设备的装配中，内部的铁芯、绕组、外壳固定都需要用到不同规格的螺栓，螺栓长度过长可能会碰到内部绕组造成绝缘破损，长度过短又会导致旋合长度不足连接不可靠，用这套准确的模型做装配校核，就能提前发现这类问题，减少实际生产中的装配错误。
