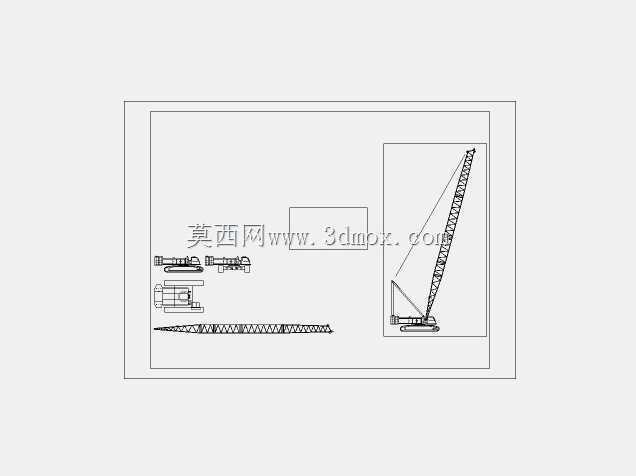

中联重科QUY160履带式起重设备结构设计

　　在大型基建、风电安装、石化装置吊装这类作业场景里，大吨位履带起重机的出场率始终居高不下，不同于轮式汽车吊受转场路面、支腿展开空间的限制，履带式起重设备可在未硬化的施工场地带载行走，适配复杂工况下的定点移位吊装需求。本次呈现的QUY160吨位级履带吊结构，核心围绕160吨额定起重量的载荷边界做结构拆分建模，整套模型覆盖了履带行走底盘、回转支承平台、变幅桁架臂、吊钩滑轮组、配重挂载机构几个核心功能模块，建模过程中严格参照实际设备的作业半径与起重量对应曲线做结构比例校准，避免出现结构件尺寸与载荷能力不匹配的失真问题。从设计思路上看，这类大吨位履带吊的底盘部分采用双履带梁对称布局，每条履带配置独立的驱动轮、导向轮与多组支重轮，

　　履带板宽度结合接地比压要求做参数匹配，确保在松软场地作业时不会出现沉陷风险，底盘上方的回转支承采用大直径交叉滚子结构，可承受吊装作业时产生的倾覆力矩与轴向、径向复合载荷，回转平台上除了布置卷扬机构、动力舱、操作室之外，尾部预留了可拆装的配重块挂载位，作业时可根据吊重与作业半径调整配重挂载量，兼顾短距离转场时的减重需求与大半径吊装时的稳定性要求。桁架式吊臂是这类设备的核心受力部件，建模时采用弦杆与腹杆组合的空间桁架结构，不同臂节之间采用销轴连接，可根据作业高度需求组合不同长度的主臂，还可搭配固定副臂拓展作业覆盖范围，吊臂截面采用四边形空间桁架布局，弦杆选用高强度合金钢结构，腹杆按受力大小做变径设计，在保证整体抗弯、

　　抗扭刚度的前提下尽可能降低臂架自重，减少倾覆力矩占比。变幅机构通过拉索与变幅卷扬连接，可实时调整吊臂仰角，配合主副卷扬的钢丝绳收放实现不同半径、不同高度位置的重物吊装，吊钩组根据额定起重量配置对应滑轮倍率，减少单根钢丝绳的受力载荷，同时配置防过卷、防过放的限位结构预留位，匹配实际设备的安全防护设计逻辑。从安装边界来看，整套设备在组装状态下的尾部回转半径、履带展开总宽度、主臂全伸时的总高度都参照实际施工场地的通行、作业空间要求做比例还原，可用于施工场地吊装方案模拟、设备进场路线规划的三维推演，也可作为起重机械结构教学、同类型产品改型设计的参考基准。建模过程中对各部件的连接关系做了明确的装配约束，履带板之间的铰接、臂节之间的销轴连接、

　　回转平台与底盘的转动约束都按实际运动关系设置，可直接用于运动仿真验证，模拟吊臂变幅、吊钩升降、整机回转、履带行走的全流程动作，排查作业过程中可能出现的结构干涉问题。不同于小吨位起重设备，160吨级履带吊的结构设计需要重点考虑不同工况下的载荷组合，包括吊重的静载荷、作业时的风载荷、带载行走时的动载荷、回转启停时的惯性载荷，各结构件的连接节点位置都做了加强结构设计，比如臂架根部与回转平台的铰接点、履带梁与回转平台的连接支座、卷扬机构的安装底座，这些位置都是应力集中的高发区域，建模时保留了加强筋、加厚连接板的结构细节，还原真实设备的受力传递路径。在实际工程应用中，这类设备常被用于火电建设中的锅炉组件吊装、风电项目中的塔筒与机舱吊装、桥梁建设中的钢箱梁段吊装、石化厂区的大型塔器吊装，不同作业场景下可通过更换臂架组合形式、调整配重、改变支重轮受力分布来适配工况需求，模型中预留了臂架节段的参数化修改接口，可根据不同配置方案快速调整臂长、配重位置等参数，为施工方案的快速验证提供三维模型支撑。
