港口货运2000磅12V绞车二维结构设计

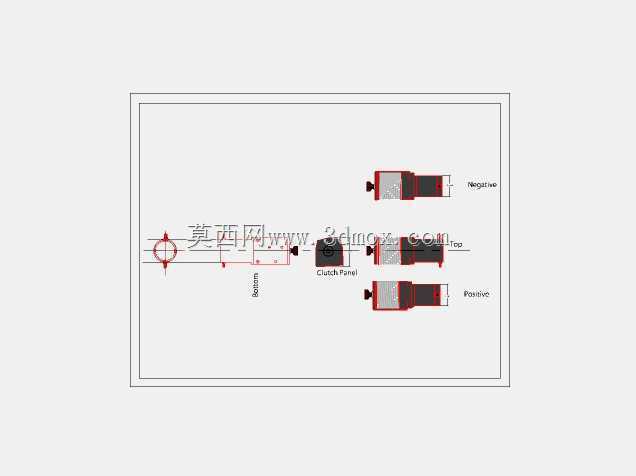

　　在港口散货、件杂货的短途移位作业场景里，这类额定载荷2000磅的12V绞车是小型货运作业点的常用配套牵引部件，不同于大型岸桥、场桥的大吨位起升机构，这类绞车更多适配零散货盘、轻型工装的平面牵引与小高度起吊需求，常配套在小型货运平板、堆场转运拖车上使用，解决无大型吊装设备覆盖区域的重物移位问题。从结构设计逻辑来看，这套二维图纸完整呈现了绞车的动力输入、离合控制、卷筒输出三个核心模块的布局关系，动力端采用12V直流驱动形式，适配港口流动作业车辆的车载供电体系，无需额外布设工业供电线路，能满足无固定供电点位的临时作业需求，离合面板的独立设置，让操作人员可以在负载挂载前快速切换空挡与挂挡状态，空挡状态下可手动拉出钢丝绳完成挂钩作业，

　　挂挡后动力传递路径锁止，能稳定输出牵引扭矩，避免作业过程中出现溜滑风险。图纸里标注的安装边界尺寸，充分考虑了车载安装的空间限制，整体结构采用横向布局，动力单元、离合单元、卷筒单元沿同一轴线排布，最大程度压缩了设备的纵向安装空间，安装底座的孔位预留了通用化的调节余量，可适配不同规格的车载安装梁，无需针对安装点位做额外的大规模结构改造。从功能特性上看，该绞车的牵引方向可通过电控回路实现正反转切换，既能完成重物的牵引拉近作业，也能在卸载时控制钢丝绳匀速放出，卷筒部位的钢丝绳排布限位结构，能避免作业过程中钢丝绳乱绳、咬绳的问题，延长钢丝绳的使用寿命，离合机构采用机械拨叉式结构，相比电磁离合结构，在港口多粉尘、高湿度的作业环境下可靠性更高，

　　后期维护仅需定期对拨叉转动部位加注润滑脂即可，无需复杂的电路检修。在实际选型适配过程中，这类绞车的安装需要重点关注安装面的结构强度，由于2000磅额定负载下牵引瞬间会产生一定的冲击载荷，安装底座的焊接部位需要做满焊处理，同时搭配加强筋提升结构刚性，避免牵引过程中底座变形导致的传动轴线偏移问题。图纸里呈现的正负极端子布局，也充分考虑了车载布线的便利性，接线端子朝向设备外侧，操作人员在完成设备固定后可快速完成供电线路的接驳，端子部位预留的绝缘安装空间，能避免港口作业环境中金属碎屑、水汽导致的接线短路问题。从结构设计的细节考量，这套设计将离合操作面板设置在设备侧面正对操作人员的常规站位方向，

　　作业时人员无需探身到设备正前方即可完成离合切换操作，降低了作业过程中的安全风险，卷筒两侧的挡边高度经过核算，能容纳额定长度的钢丝绳完全缠绕后不超出挡边边界，避免钢丝绳脱出卷筒引发的作业事故。这类绞车除了港口货运场景外，也可配套在野外救援车辆、小型工程设备上使用，核心的传动结构布局具备较强的通用性，设计过程中对传动齿轮的模数、齿宽都做了匹配额定载荷的强度校核，能满足频繁启停的作业工况需求，不会因为短时间内的负载冲击出现齿轮断齿、传动轴变形的问题。二维图纸里的尺寸标注完整覆盖了各个部件的安装配合尺寸，结构设计人员在做三维建模转换或者配套安装结构设计时，可直接提取相关尺寸做装配校验，无需反复测绘实物，能大幅缩短配套工装的设计周期。
