1uzfe车型EGR系统封堵盖板结构设计

　　这款盖板主要应用于搭载1uzfe V8 4升动力单元的丰田及雷克萨斯车型，在拆除EGR系统后对增压室对应的开口位置进行密封封堵，替代原有EGR管路的连接接口，避免增压室出现漏气、泄压问题，保障进气系统的密闭性，维持发动机正常的进气压力与工作状态。

　　从实际使用场景来看，不少改装场景下会选择拆除EGR系统，减少废气再循环带来的进气积碳、进气温度过高等问题，但拆除原有EGR阀及连接管路后，增压室盖上会留下对应的连通开口，如果不做可靠封堵，会直接导致进气系统漏气，出现怠速不稳、动力输出不足、增压压力达不到设计值等故障，这款盖板就是针对该位置的封堵需求开发的专用零件。

　　设计上采用4毫米厚度的铝板作为加工基材，适配水射流切割工艺加工，水切割加工不会产生热变形，能保证板材平面度不受加工影响，密封面的平整度可以满足密封要求，不需要额外做复杂的表面处理就能实现可靠压紧密封。整体轮廓完全匹配增压室盖的安装面外形，所有安装孔的位置度严格对应原有安装点位，不需要对原有部件做任何打孔、打磨等改装加工，直接对齐原有螺栓孔位就可以完成安装，安装时只需要在盖板与增压室结合面增加对应厚度的密封垫片，按照原厂规定的螺栓扭矩对角拧紧即可，安装操作简单，不需要专用工装。

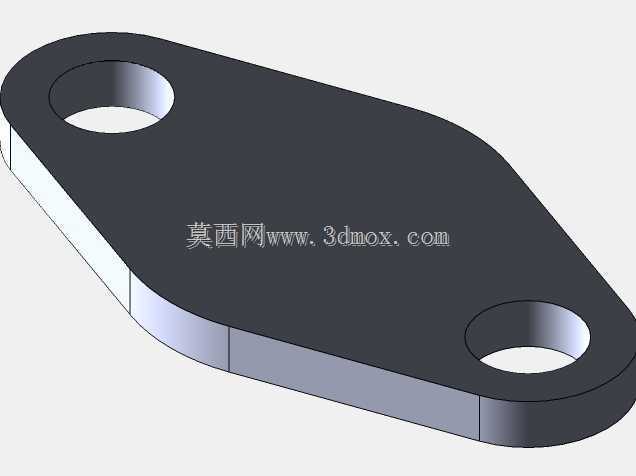

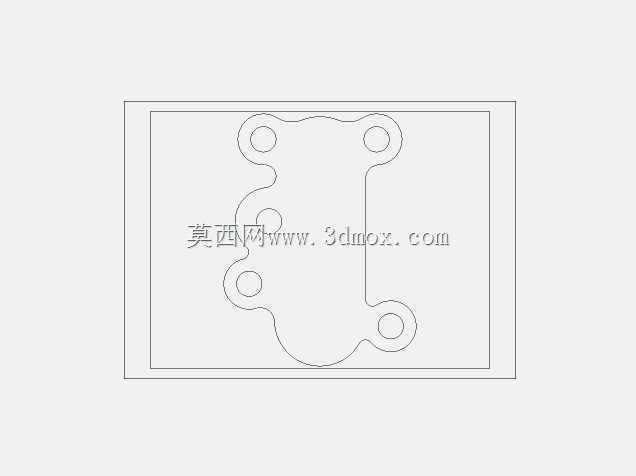

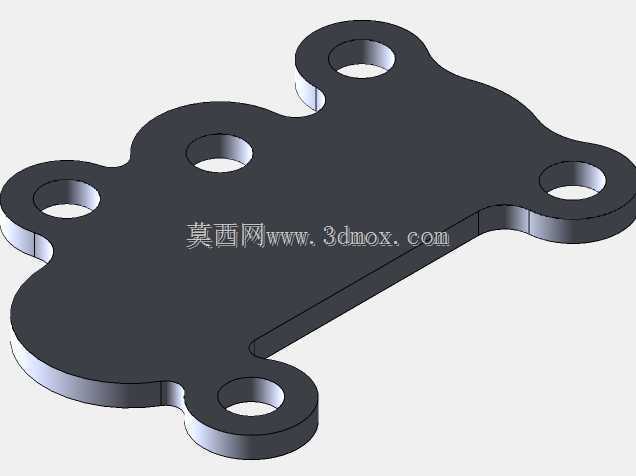

　　外形设计上，盖板整体为随形的不规则平板结构，边缘轮廓完全贴合增压室盖的安装凸台外形，避免与周边的管路、传感器、线束支架产生运动干涉，所有安装孔都采用通孔设计，适配原厂的固定螺栓规格，孔位边缘做了小圆角处理，避免安装时割伤密封垫片，也能消除加工后的应力集中问题。盖板的厚度经过校核，4毫米的铝板在发动机工作的振动环境、进气系统的正负压力交变工况下，不会出现变形翘曲问题，能长期保持密封面的贴合度，不会因为长期使用出现密封失效漏气的情况。

　　安装边界方面，盖板安装后整体突出安装面的高度仅为板材本身的4毫米加上密封垫片的厚度，不会占用过多的发动机舱上部空间，周边的进气软管、线束接头、真空管路等部件都可以保持原有安装位置，不需要调整周边部件的布局，适配所有搭载该款动力单元的车型安装，不管是原厂状态的EGR拆除改装，还是维修过程中EGR阀损坏后的应急封堵，都可以使用这款盖板完成作业。

　　从功能特性来看，这款盖板属于纯机械密封结构，没有活动部件，不存在磨损、卡滞等故障风险，使用寿命与整车使用寿命一致，安装后不需要额外的维护保养。铝制基材本身具备良好的耐腐蚀性，发动机舱内的高低温环境、油污、水汽等都不会对盖板造成腐蚀损伤，长期使用也不会出现锈蚀、剥落等问题。相比采用其他材质比如钢板制作的封堵件，铝板的重量更轻，不会给发动机增加额外的负重，同时导热性能更好，能快速散发进气侧传递的热量，不会出现局部热量堆积的问题。

　　设计过程中首先对原厂增压室盖的安装面进行了三维扫描测绘，提取了安装面的轮廓数据、所有安装孔的中心坐标、结合面的平面度参数，确保盖板的所有安装尺寸与原厂部件完全匹配。加工工艺选择水射流切割，是因为该工艺可以直接在整板上切割出完整的盖板外形与孔位，不需要开模，加工周期短，成本更低，同时切割断面的质量好，只需要简单去除毛刺就可以直接使用，非常适合小批量的改装配件生产。孔位的尺寸设计比原厂螺栓直径大0.2毫米，既可以保证螺栓顺利穿过，也能提供少量的安装调整余量，抵消加工过程中产生的微小位置误差，避免出现孔位对不齐无法安装的问题。

　　实际装车验证中，这款盖板安装后可以完全封堵EGR拆除后的开口，在发动机全工况运行下，进气系统的密封性符合设计要求，增压压力可以达到原厂设计值，怠速运行平稳，急加速时没有漏气产生的异响，长期使用后密封面没有出现渗漏、变形的问题，完全满足使用需求。
