多隔间饮料运输车身钢构承载框架设计

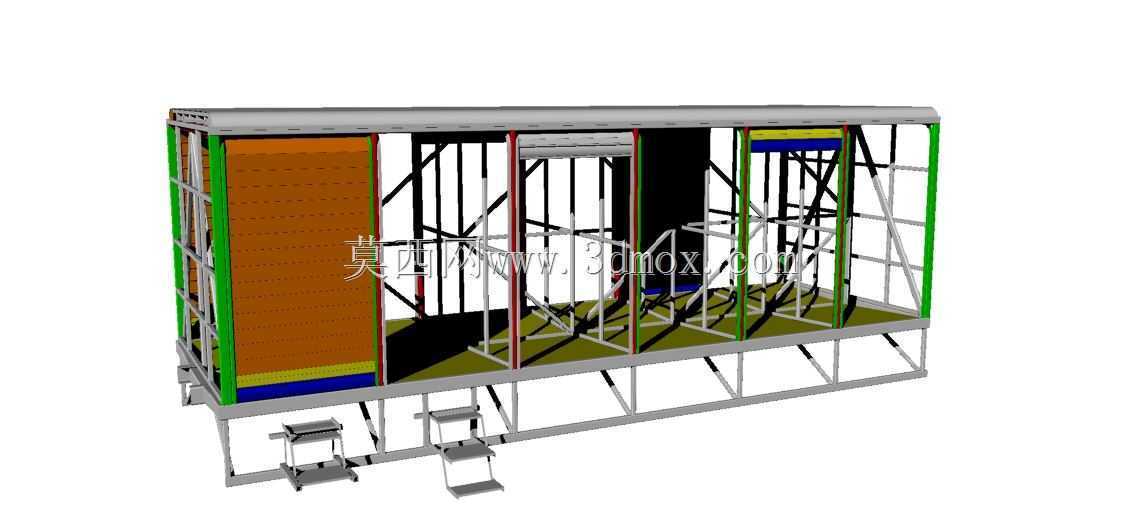

　　该结构为面向城市快消品配送场景开发的多隔间饮料运输车身承载框架，核心适配瓶装、罐装碳酸类饮品的批量干线转运与终端配送需求，解决传统一体式货厢无法实现多品类饮品分区存放、装卸效率低、改装成本高的实际痛点。框架整体采用矩形型钢作为主承载基材，底部设置双层纵横梁焊接结构，主纵梁沿车身长度方向通长布置，截面尺寸匹配常规轻卡底盘的安装孔位，无需额外改制底盘即可完成上装固定，底部横梁间距根据饮料堆垛的载荷分布优化，单隔间区域横梁间距控制在400mm以内，可承受满堆码状态下每平米800kg的均布载荷，避免长期重载出现底板变形问题。框架侧面采用竖梁加斜撑的桁架式结构，竖梁沿货厢长度方向按隔间分隔位置布置，每两个竖梁之间形成独立的隔间单元，

　　斜撑采用45度交叉布置，抵消车辆行驶过程中产生的侧向冲击力与转弯侧倾力，同时大幅降低框架整体自重，相比传统板式货厢骨架减重约22%，符合蓝牌轻卡的载重限值要求。每个隔间的前端设置可调节的挡货横梁安装位，可根据不同规格饮料周转箱的堆码高度调整挡货位置，防止运输过程中货物窜动磕碰，隔间之间预留隔板安装槽，可插入木质或金属隔板实现不同品牌、不同品类饮品的物理分隔，避免混装带来的分拣难题。框架尾部设置两级踏步结构，踏步采用防滑花纹钢板制作，踏步高度差控制在280mm，匹配装卸人员的抬脚高度，踏步与主框架采用螺栓连接，损坏后可快速更换，无需整体切割维修。顶部设置通长的顶盖安装梁，可适配波纹金属顶盖、防水篷布等不同类型的顶盖结构，

　　满足不同气候区域的使用需求，顶盖梁预留照明线路穿线孔，可后期加装货厢内部照明系统，提升夜间装卸的便利性。设计阶段充分考虑改装厂的加工工艺性，所有型钢连接节点均采用标准角焊缝，焊脚尺寸统一为6mm，无需复杂的工装夹具即可完成组焊，所有外露型钢端面均设置封堵板，避免雨水进入型材内部造成锈蚀，延长框架的使用寿命。框架的整体外廓尺寸严格符合道路车辆外廓尺寸限值要求，宽度不超过2.55米，高度匹配常规轻卡上装后的总高要求，不会出现超高超宽的违规问题，安装时仅需将底部纵梁与底盘车架的对应安装位通过U型螺栓固定即可，安装工时相比传统定制货厢缩短40%。针对饮料运输过程中常见的货厢内部凝露问题，框架侧面预留通风口安装位，可加装百叶窗式通风结构，实现货厢内部空气流通，减少凝露对饮料包装的侵蚀，同时框架的所有立柱均预留绑货环安装孔，可根据需求快速加装货物固定绑带，进一步提升货物固定的可靠性。
