适配全铝散热器的三风扇导流护罩结构

　　这款三风扇导流护罩，主要适配越野车型搭载的全铝CSF散热器使用，在重载越野、长时间爬坡、高温环境行驶这类工况下，发动机冷却系统的散热负荷会比日常通勤高出40%以上，单风扇或者双风扇的散热配置很容易出现冷却液温度超温、空调制冷效率下降的问题，三风扇的布局就是为了在有限的车头安装空间内，最大化覆盖散热器芯体的有效迎风面积，避免出现散热盲区。

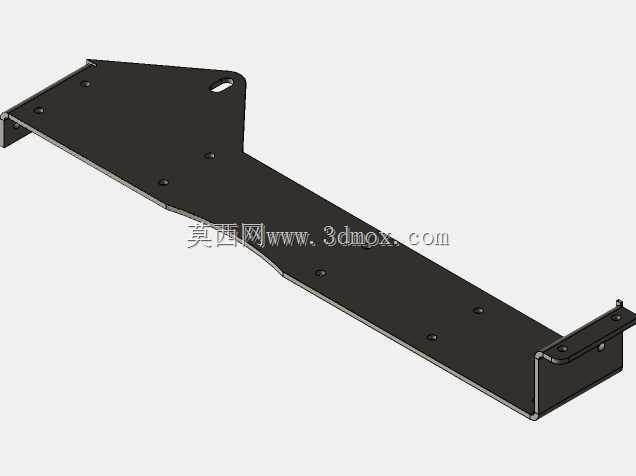

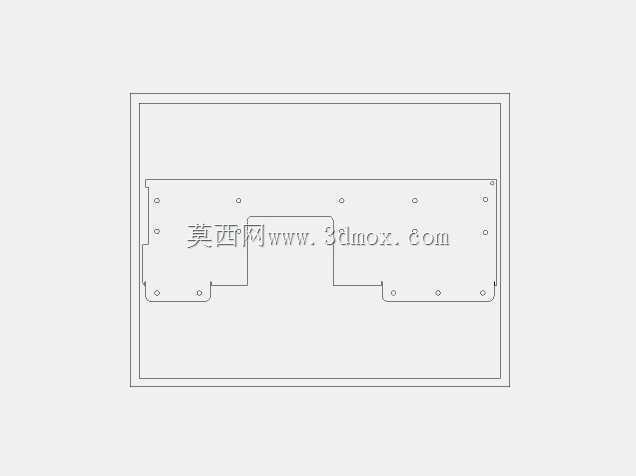

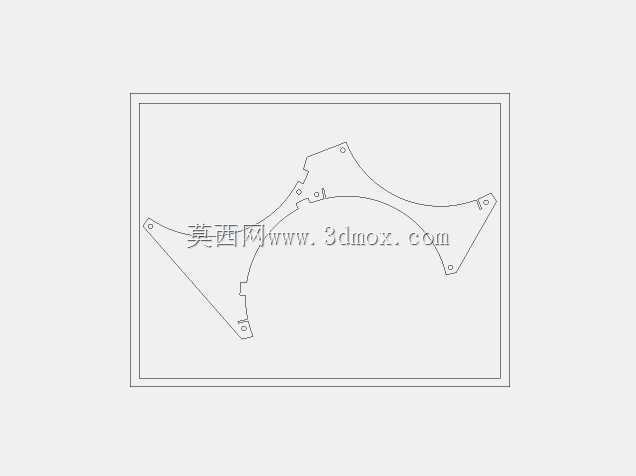

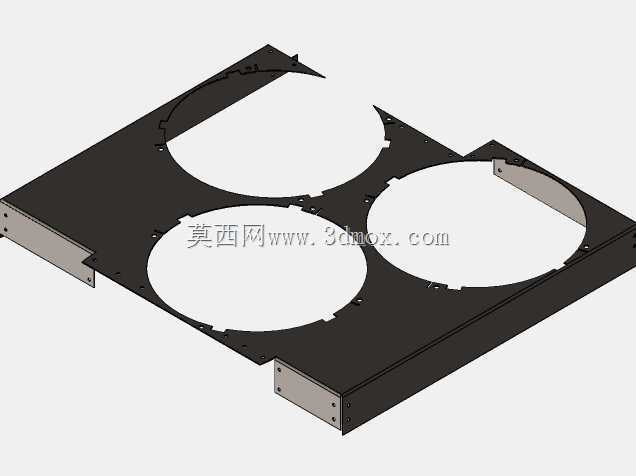

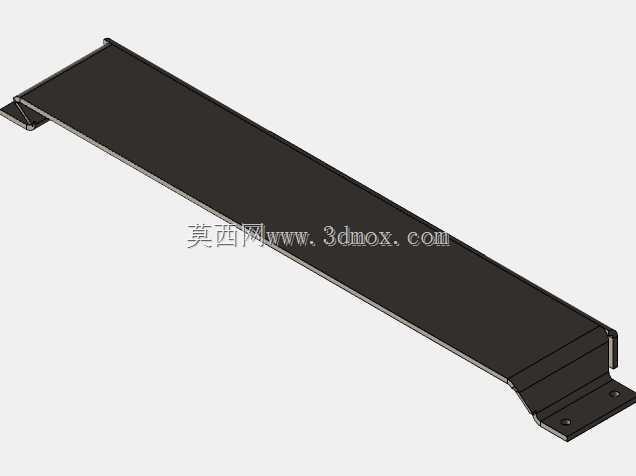

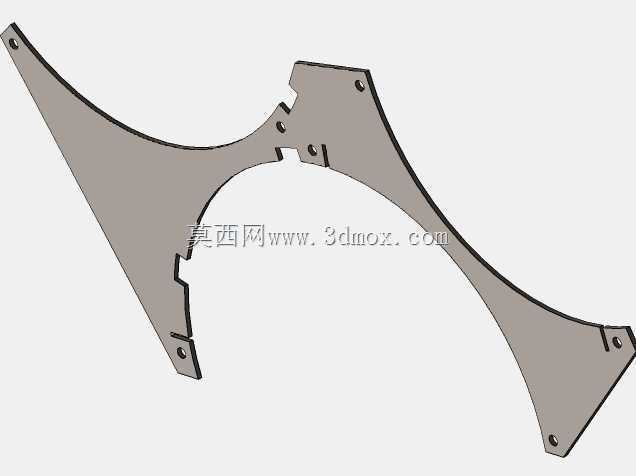

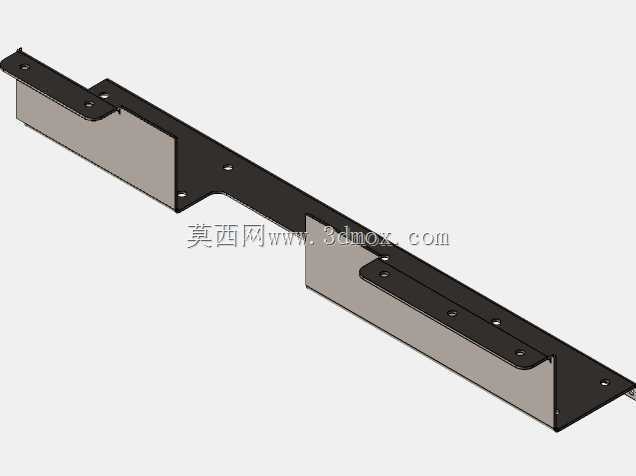

　　从结构设计来看，护罩主体采用薄铝板切割成型后弯折加工，没有采用焊接工艺，全部连接位置使用3/16规格的铆钉完成组装，这种工艺选择一方面是避免焊接带来的板材热变形，保证护罩平面度，防止安装后和风扇叶出现运动干涉，另一方面铆钉连接的结构抗振性能更好，在越野路面持续颠簸的工况下，不会出现焊缝开裂的问题。护罩成型后针对底部和右上角的安装位做了局部微调，这两个位置是散热器本体上的管路接头、固定支脚的避让区域，微调后可以保证护罩和散热器本体贴合安装时，不会和周边附件产生硬接触，预留的均匀间隙也能避免车辆运行时的振动传导产生异响。

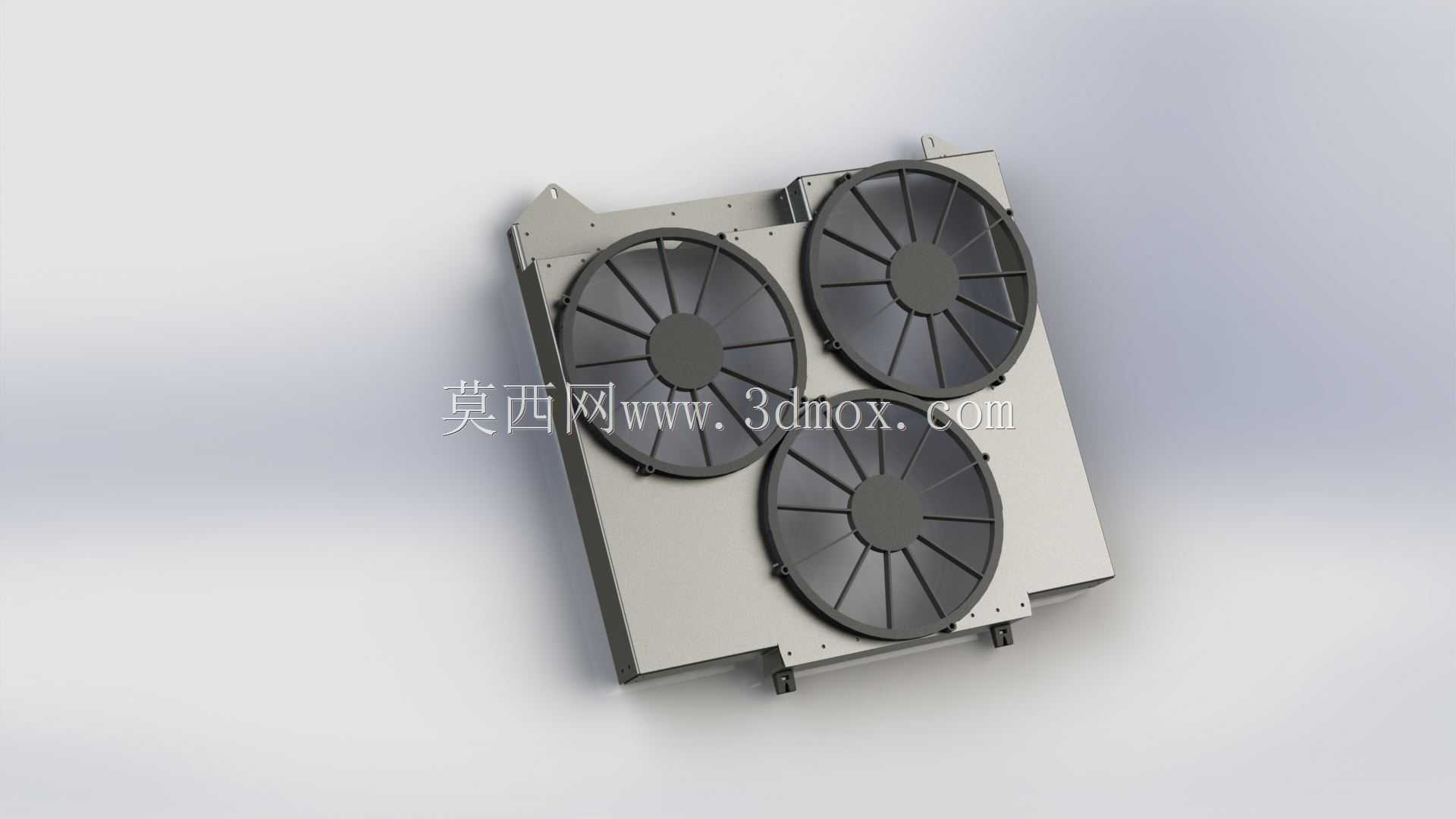

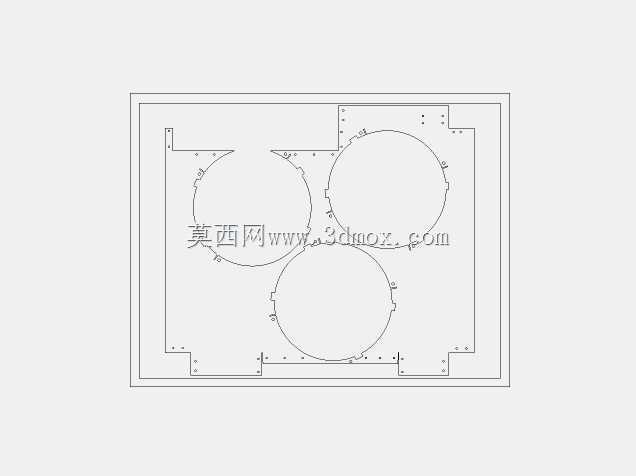

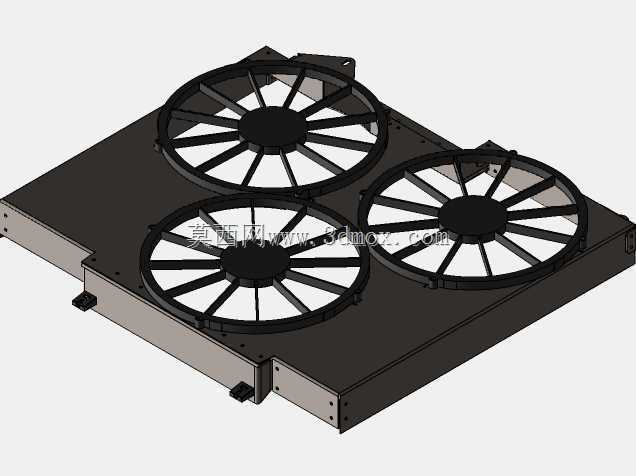

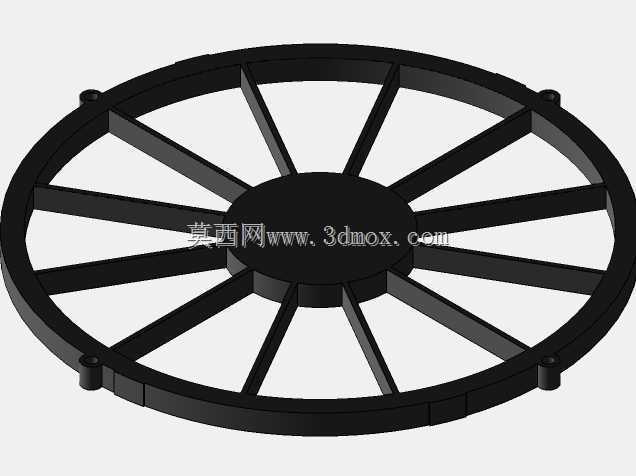

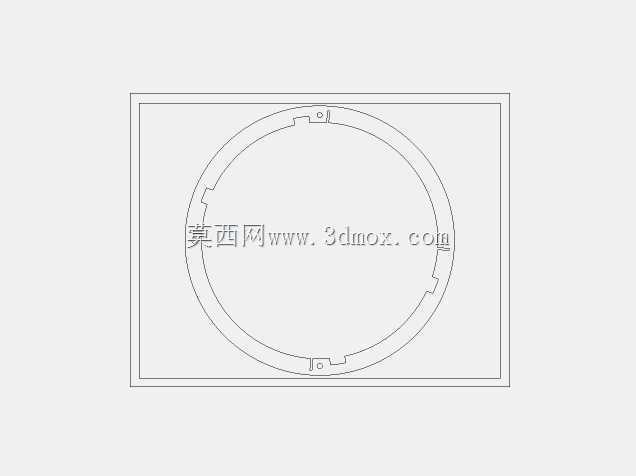

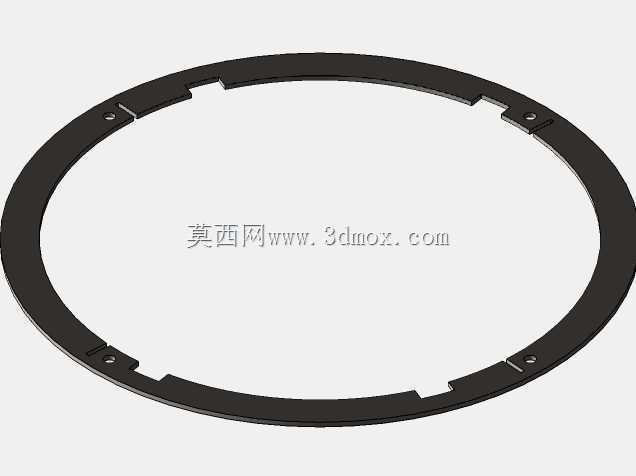

　　三个风扇的安装位采用等边三角布局，相比并排布局的三风扇结构，这种布局可以让气流在散热器芯体表面的分布更均匀，不会出现上下区域风量差过大的问题，每个风扇的安装孔位都做了翻边强化处理，避免长时间风扇运行的振动导致安装孔位开裂。护罩的边缘做了折边处理，既可以提升整体结构刚度，减少薄铝板的共振噪音，也能避免安装维护时锋利的板材边缘划伤操作人员。

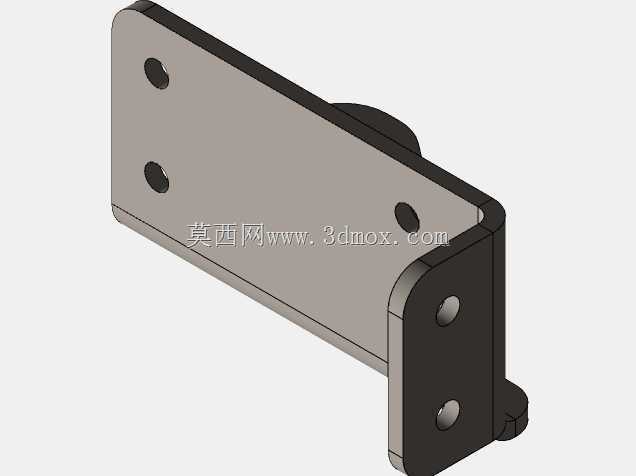

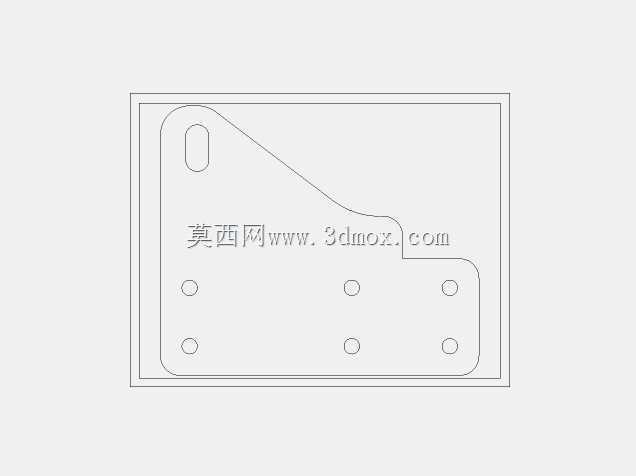

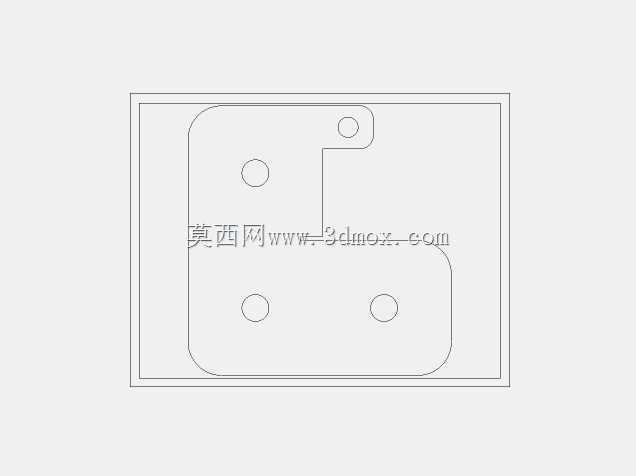

　　安装边界方面，护罩的整体轮廓完全匹配对应型号全铝散热器的迎风面尺寸，不需要额外对散热器或者车头安装框架做切割修改，直接通过护罩周边预留的固定支脚，就可以和散热器本体的安装孔位对齐锁附，三个风扇的接线预留位置也对应护罩上的走线缺口，不需要额外在护罩上开孔走线。在实际装车测试中，这款护罩配合对应规格的电子风扇，可以让散热器的散热效率提升27%左右，在环境温度40摄氏度、发动机持续高负荷运转的工况下，冷却液温度可以稳定保持在正常工作区间，不会出现过热报警的情况。

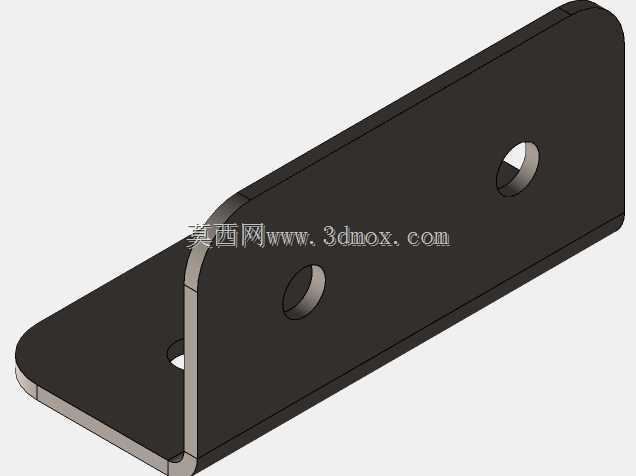

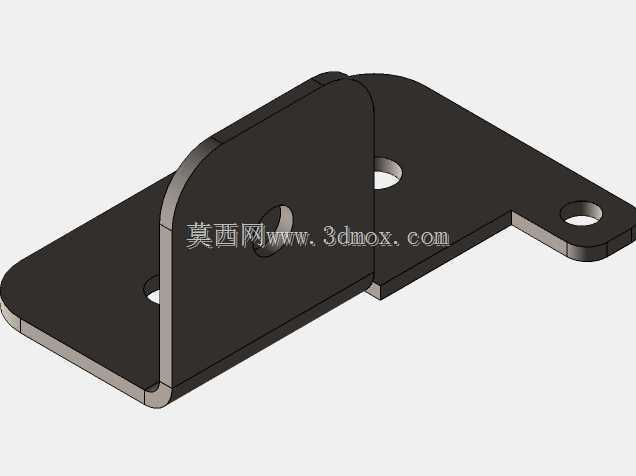

　　设计过程中也考虑了后期维护的便利性，铆钉连接的结构如果单个风扇出现故障，只需要拆除对应位置的铆钉就可以更换风扇，不需要整体更换护罩，维护成本更低。护罩表面没有做额外的涂装处理，保留铝材本身的氧化层，既可以避免长期使用出现锈蚀，也不会因为涂层影响散热气流的通过效率。针对不同车型的安装差异，护罩上的固定支脚预留了一定的调节余量，可以适配小范围的安装位置偏差，不需要重新打孔调整。

　　在散热气流的组织上，护罩的导流结构可以让风扇吸入的气流全部穿过散热器芯体，避免气流从护罩和散热器的缝隙旁通流失，相比没有护罩的风扇直吹结构，气流利用率可以提升30%以上，同等散热需求下可以选用更低功率的风扇，降低车辆电路的负载。同时护罩的结构可以阻挡行驶中卷起的碎石、落叶直接撞击风扇叶片和散热器芯体，减少散热器芯体被打漏、风扇叶片被打坏的故障概率，提升冷却系统的可靠性。
