涡轮进气无螺纹连接法兰结构设计

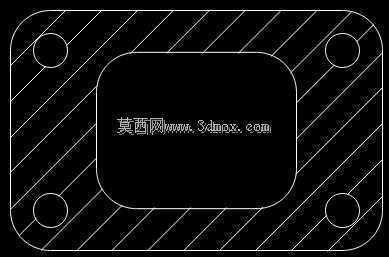

　　涡轮进气法兰T2-无螺纹是面向涡轮增压进气系统连接边界设计的板式接口零件，整体采用矩形圆角外轮廓，板体四角布置贯通安装孔，中部开设大尺寸圆角矩形通气窗口，板面未加工内螺纹结构，依靠外接紧固件穿过四角光孔完成与涡轮壳体、进气管道对接法兰的压合密封，适配无预攻丝安装孔的涡轮端装配场景。

　　从实际装机场景来看，这类法兰主要用在小排量乘用车、小型工程机械动力单元的涡轮增压器进气侧，处在空气滤清器出气管路与涡轮压气机入口的衔接位置，承担管路对位、端面密封、载荷传递的作用。涡轮工作时压气机入口会产生持续负压，进气脉动随发动机转速频繁波动，法兰板体需要承受管路拉扯、振动交变载荷，同时要保证对接面贴合严密，避免未经过滤的空气从接缝处漏入压气机，造成叶轮磨损、缸内燃烧异常。

　　设计阶段首先确定的是中部通气窗口的轮廓尺寸，窗口形状完全匹配涡轮压气机入口的流道截面，圆角过渡处理避免直角位置出现气流滞止区，减少进气阻力；窗口周边预留足够宽的密封压边，压边宽度兼顾密封垫片的铺设范围，保证垫片受压后形变完全填充对接面的微观不平度，不会出现局部压空导致的漏气。外轮廓四角做圆弧倒角，既消除板件锐边避免安装时划伤操作人员、割破密封胶垫，也能降低板体尖角处的应力集中，在整车长期振动环境下避免边角出现微裂纹。

　　四角的安装光孔位置经过对位校核，孔中心距严格匹配涡轮壳体侧的预装螺栓点位，光孔孔径略大于对接螺栓外径，预留少量装配调节余量，抵消管路焊接、壳体铸造带来的小范围位置偏差，安装时可以小幅调整法兰角度对齐管路，拧紧紧固件后光孔壁不会与螺栓杆发生硬干涉。因为法兰本身不加工内螺纹，所有连接螺纹都设置在配对的涡轮壳体或者对接管路法兰上，这种设计一方面减少了薄板法兰攻丝的加工工序，避免薄板攻丝后螺纹牙数不足、反复拆装滑牙的问题；另一方面法兰板可以采用更薄的板材冲压成型，降低零件自重与材料成本，拆装维护时只需更换密封垫片，法兰本体可重复使用。

　　板体厚度选取兼顾刚性与轻量化：厚度过小，紧固螺栓加压后板体容易发生翘曲变形，导致密封面压合力不均匀出现漏气；厚度过大则会增加进气段整体重量，加大涡轮入口侧的悬垂载荷，长期振动下容易连带管路接头松脱。最终选定的板厚可以保证在规定螺栓预紧力下，板面平面度维持在密封要求范围内，四个紧固点施压后整个密封压边的压力分布均匀，不会出现局部位置压合力不足的情况。

　　建模过程中先绘制外轮廓与中部通气窗口的二维草图，对所有转角添加圆角约束，再按照安装点位定位四个角部光孔，拉伸生成板体实体后，对所有锐边添加小尺寸倒角去除毛刺。结构设计时特意规避了多余的凸台、加强筋结构，平板式结构既适合冲压批量加工，也能直接采用线切割、激光切割方式做单件试制，缩短改装件的开发周期。装配验证阶段需要确认法兰安装后，中部通气窗口与涡轮入口流道完全对中，窗口边缘不会伸入流道内部产生台阶扰流，四角螺栓装入后法兰板面与对接面平行，密封垫片完全被压合在两层面之间，没有偏位、挤出的风险。针对涡轮进气侧的低温工作环境，法兰材质可选普通碳素钢做表面发黑防锈处理，也可采用铝合金板材进一步减重，适配不同动力改装、原厂配套的使用需求。
