多工位连杆加工用液压夹紧工装夹具

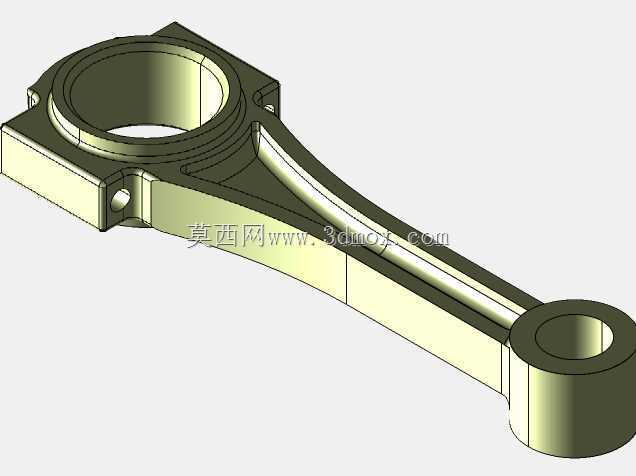

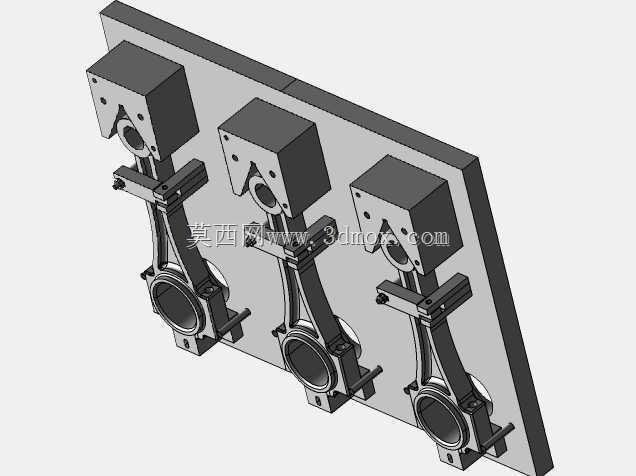

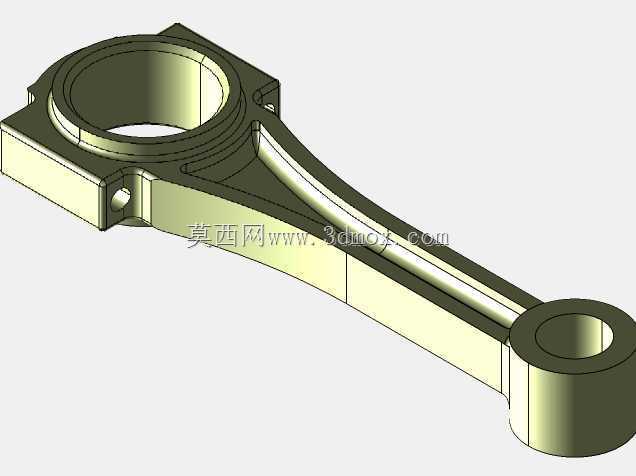

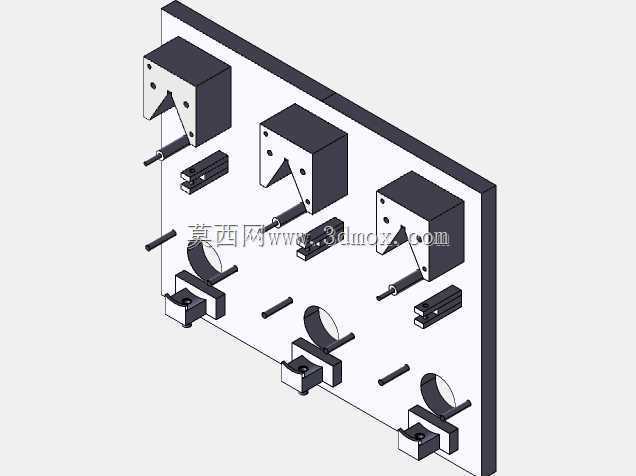

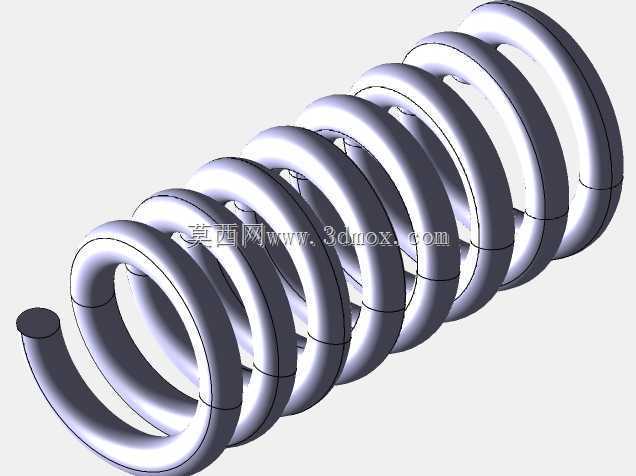

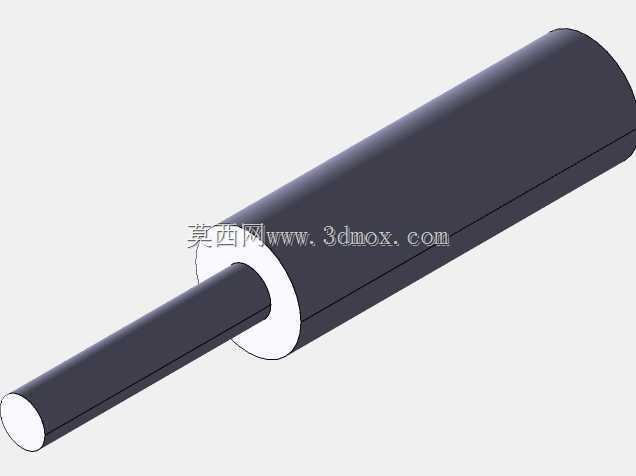

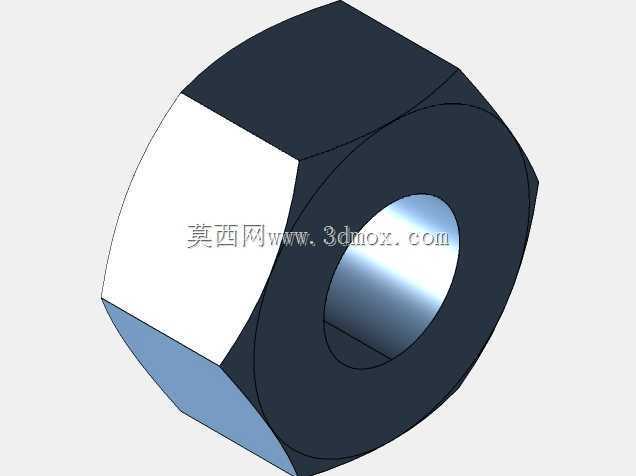

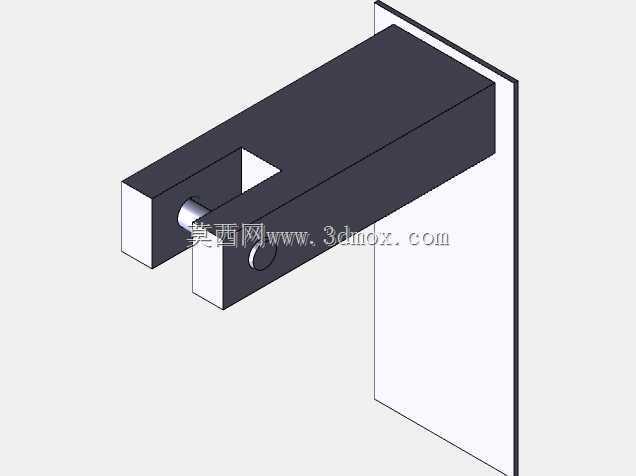

　　这套多工位连杆加工夹具，是针对发动机连杆类零件批量机加工工序设计的专用工装，主要适配立式加工中心的作业场景，可在一次装夹定位后完成连杆大小头端的钻孔、铣削、镗孔、攻丝等多工序加工，能有效减少零件重复装夹带来的定位误差，同时大幅提升单批次零件的加工效率。从结构布局来看，整套夹具采用底板集成式设计，安装基准面为整块调质处理的45钢平板，平板上预先加工有标准T型槽与定位销孔，可直接适配加工中心工作台的通用装夹接口，安装时无需额外制作过渡连接板，底板总厚度控制在35mm，整体安装后总高度不超过280mm，不会超出常规立式加工中心的Z轴行程安全边界，也不会在换刀过程中产生干涉。三个独立的装夹工位沿底板长度方向等距排布，

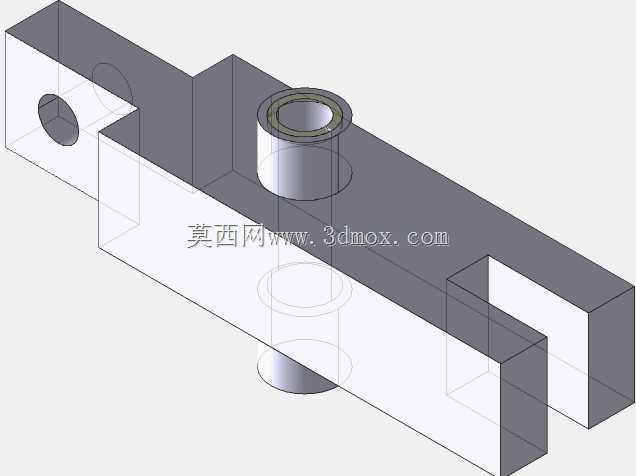

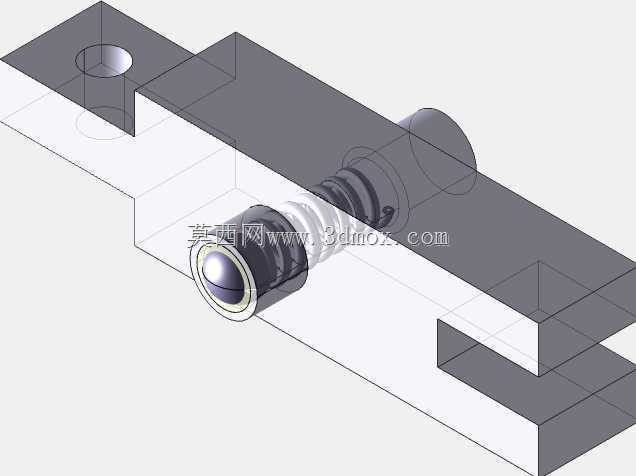

　　相邻工位的中心距严格匹配连杆零件的外形轮廓尺寸，工位间预留有12mm的排屑间隙，加工过程中产生的铁屑可顺着间隙落入机床排屑槽，不会在夹具表面积攒挤压工件。每个装夹工位的定位逻辑完全一致，采用连杆大头孔端面与小头孔外圆作为组合定位基准，大头端设置有V型定位块与轴向挡销，限制零件的X、Y向移动与绕Z轴的转动自由度，小头端设置有可调式辅助支撑，抵消加工过程中切削力带来的零件振颤，避免薄壁位置加工出现让刀变形。夹紧机构采用杠杆式液压夹紧结构，夹紧点分别布置在连杆大头端两侧与小头端上方，夹紧力的作用点正对下方的支撑块，不会对零件产生额外的附加弯矩，液压油路全部内置在底板内部，外接油路接口统一设置在底板侧端面，外接管路沿工作台侧边排布，

　　不会在加工区域形成干涉。夹具上所有与零件接触的定位块、夹紧块均采用可拆卸式设计，定位面做了淬火处理硬度达到HRC58-62，长期使用磨损后可单独更换配件，无需整体返修夹具本体。每个工位的夹紧行程设置为8mm，可兼容一定尺寸范围内的同系列连杆零件加工，更换产品时仅需调整定位销位置与更换对应规格的夹紧垫块，无需重新制作整套夹具，能有效降低多品种小批量生产的工装投入成本。在实际加工场景中，这套夹具可配合机床的自动换刀系统完成连续加工，三个工位可同时装夹待加工零件，加工过程中操作人员可在机床防护门外完成已加工零件的拆卸与待加工零件的预装，待当前工位加工完成后即可快速切换，大幅缩短机床的待料停机时间。夹具的定位精度经过校准后，

　　重复定位精度可控制在0.02mm以内，能稳定保证连杆大小头孔的位置度、同轴度等形位公差要求，加工后的零件尺寸一致性好，可有效减少后续工序的修配工作量。设计过程中还充分考虑了切削液的冲刷路径，所有定位面与夹紧面都设置有微小的倾斜导液面，切削液可带着铁屑快速流走，不会在定位缝隙中残留铁屑挤压零件，避免装夹过程中出现垫屑导致的零件定位偏差。同时夹具上所有的外露棱边都做了R2的倒角处理，操作人员装拆零件时不会被锐边划伤，日常维护时仅需定期清理油路过滤器、检查定位块的磨损情况即可，整体维护成本较低。
