简化版挖掘机动臂斗杆工作装置结构

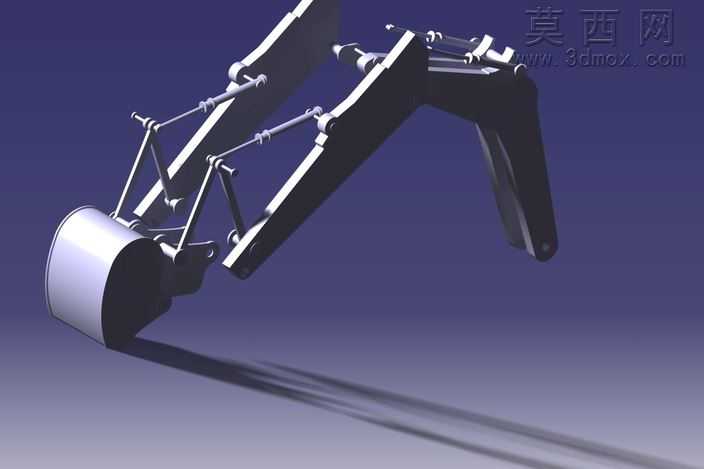

本作品为挖掘机工作装置的简化三维建模成果，建模过程围绕核心传动结构展开，剔除了非关键的附属管线、装饰盖板、细小紧固件等结构，仅保留动臂、斗杆、铲斗以及配套液压驱动杆件、铰接销轴的核心形态，大幅降低了模型的面数与结构复杂度，既能够清晰展示挖掘工作装置的运动逻辑，也适合作为机构运动仿真、原理演示的轻量化基础模型。建模阶段采用自底向上的装配思路，首先完成单个零件的三维特征构建：针对动臂与斗杆的箱型梁主体结构，通过草图绘制截面轮廓后拉伸生成基础实体，再对铰接点位进行切除开孔，预留销轴装配的配合间隙；液压杆件部分采用圆柱拉伸配合端部铰接耳板的特征组合，还原液压缸伸缩运动的结构基础；铲斗部分通过曲面放样生成弧形斗背与斗唇轮廓，再加厚为实体，保留切削刃与铰接耳的关键结构。装配过程中严格按照真实挖掘机工作装置的铰接关系添加配合约束，所有铰接点位采用同轴心配合，确保动臂绕机身铰接点抬升降落、斗杆绕动臂端部收放、铲斗绕斗杆端部翻转、各液压缸对应伸缩的运动逻辑完全符合真实机械原理，无运动干涉问题。渲染阶段采用哑光深灰金属材质模拟结构件的铸钢质感，铲斗部分添加轻微的磨损质感表现，背景采用渐变深蓝色突出主体结构，通过三点布光打出结构的明暗层次，清晰呈现各杆件的连接关系与空间位置，阴影采用柔和投影增强模型的立体感，让整体展示效果简洁明了，能够直观呈现挖掘工作装置的核心组成与连接逻辑。该简化模型舍弃了对原理展示无影响的冗余细节，在保证结构运动逻辑准确的前提下做到了轻量化处理，既适合用于工程机械入门教学的结构演示，也可作为后续复杂挖掘机整机建模的工作装置模块基础参考，帮助建模者快速理解挖掘端的运动原理与结构组成，降低复杂整机建模的入门难度。
