简化结构传动轴三维设计作品

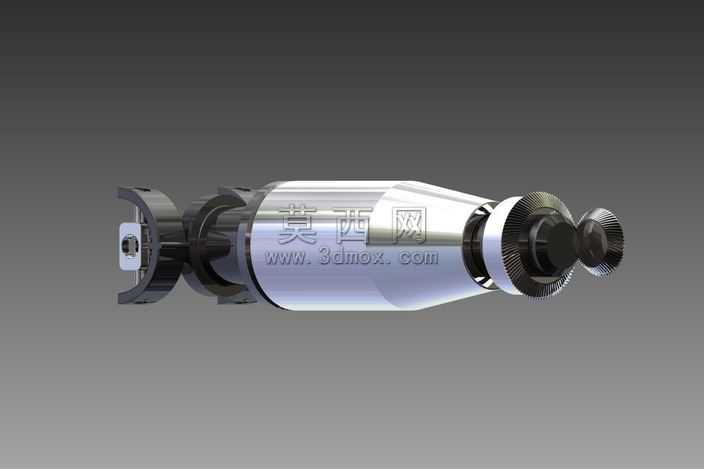

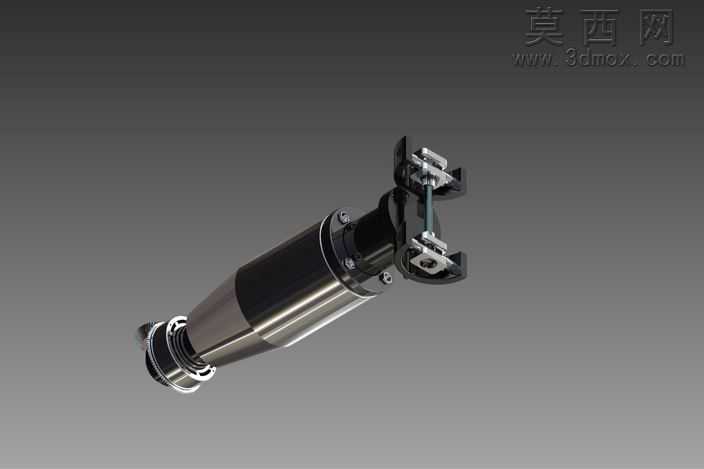

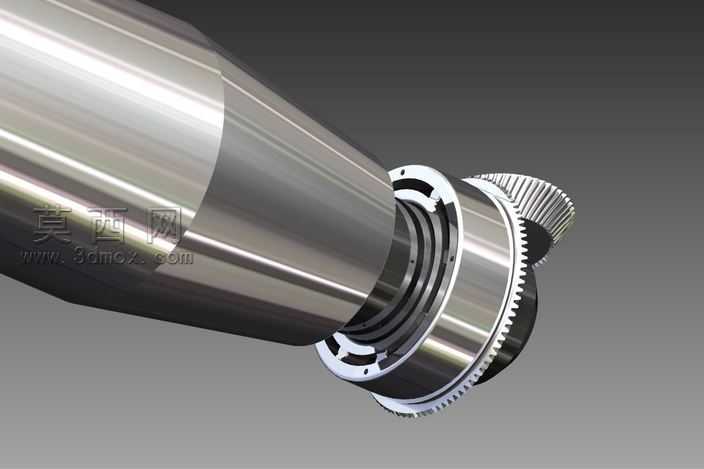

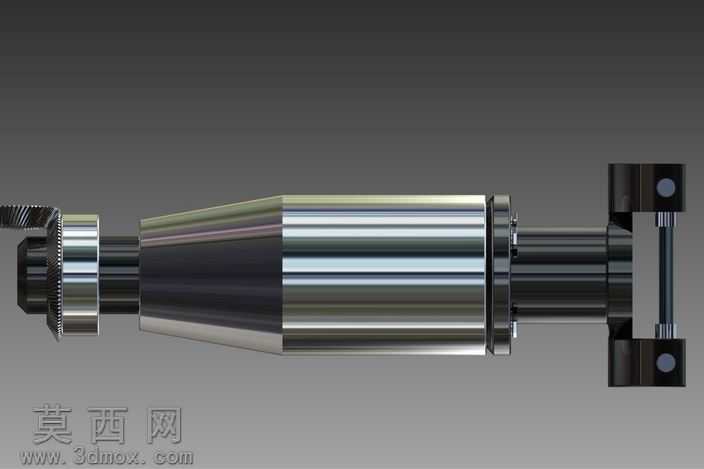

本作品为简化结构传动轴的三维建模设计成果，建模阶段依托三维设计软件完成全参数化特征构建，全程遵循机械设计规范对轴类零件的尺寸精度要求，针对传动轴的功能特性做了结构精简优化，在保留核心传动功能的前提下剔除了非必要的冗余结构，有效降低了零件的加工复杂度与生产制造成本。建模过程中首先搭建轴体的主体回转特征，通过回转命令生成轴的基础杆身结构，再依次完成两端连接结构、定位轴肩、配合端面的细节特征创建，每一处特征的尺寸参数都经过合理性校验，确保各配合部位的尺寸公差符合通用机械传动的装配要求。渲染阶段采用写实材质渲染方案，为轴体的金属加工面赋予了高反光金属材质，精准还原了钢材经机加工后的细腻金属质感，对表面做了细微的粗糙度处理，避免材质表现过于塑料化；两端的连接组件分别赋予了差异化的材质表现，黑色部件采用哑光硬质合金材质，金属连接件采用亮面镀铬材质，通过材质的明暗、反光度差异清晰区分不同功能的零件结构，让整体模型的视觉层次更加分明，能够直观呈现各部件的装配关系与结构特点。结构设计上，该传动轴采用同轴回转体的经典布局，轴身设置多组定位轴肩用于传动过程中配套零件的轴向定位，两端的连接结构采用快装式连接设计，可快速与动力输入端、负载输出端完成对接装配，无需额外设计复杂的连接辅件；轴身的过渡位置全部采用圆角过渡处理，有效避免应力集中问题，提升轴件在长期交变载荷下的结构强度与使用寿命，整体结构紧凑简洁，没有多余的装饰性结构，完全服务于动力传输的核心功能。设计思路围绕实用化、轻量化展开，针对中小载荷的传动场景做适配优化，摒弃了传统传动轴上复杂的辅助结构，在保证传动强度、连接可靠性的前提下最大限度简化零件结构，既降低了三维建模的特征复杂度，也为后续的工程图导出、数控加工编程提供了便利，模型的所有特征都保留了完整的参数化建模历史，可根据实际使用场景的载荷、安装尺寸需求快速调整轴径、长度、连接端结构等参数，具备较强的通用性与可修改性，能够适配多种小型机械设备的传动系统设计需求。
