交流稳压器棘轮间歇传动结构

　　棘轮在交流稳压器调压执行机构中承担单向步进与反向锁止作用，常见于需要把摆杆、棘爪或电磁铁驱动的往复动作转化为调压轴转角的部位。设备运行时，前端执行件并不直接连续旋转，而是以小幅度摆动推动棘爪逐齿越过棘轮外缘；当驱动件回程时，止动棘爪抵住齿槽，防止转轴在负载或弹簧力作用下反转，从而使碳刷臂、调压器转轴或联动凸轮保持在确定位置。这种运动特性决定了棘轮不是普通连续啮合齿轮，其齿形、齿距和锁止角度都要围绕“步进可靠、回程不逆、冲击可控”来设计。

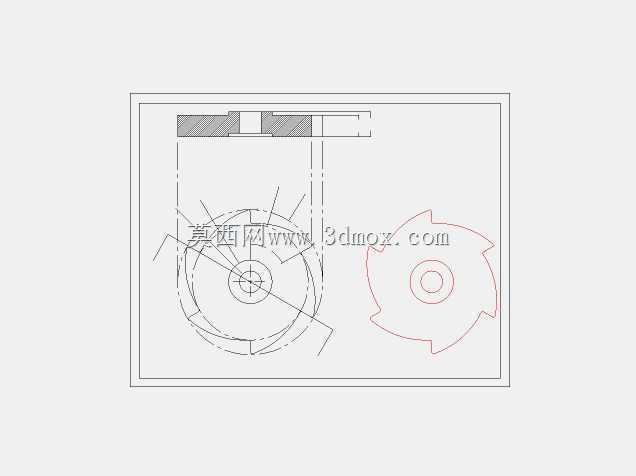

　　从结构外形看，该零件采用盘式棘轮布局，中心设置轴孔，用于与调压轴或传动套配合；外缘分布不对称棘齿，齿面一侧承担推送，另一侧形成止挡。图纸中同时表达了棘轮与棘爪、摆臂及局部安装板的相对位置，能够看出设计重点不在复杂曲面，而在齿廓边界、啮合间隙和运动干涉校核。盘体轮廓可根据安装空间做成圆形或带局部缺口的形式，本结构中外缘齿形与中心孔同轴度要求较高，若偏心过大，棘爪在不同转角下的嵌入深度会不一致，容易出现跳齿、卡滞或单侧磨损。

　　齿形设计时，首先要确定单次进给所需转角。交流稳压器在调压过程中往往要求碳刷或调节机构按较小增量移动，因此棘轮齿数不能过少。齿数过少会导致每步角位移过大，调压分辨率下降，输出电压波动明显；齿数过多则齿槽变浅，棘爪接触面积减小，在振动环境下可能脱齿。实际建模时可先根据调压轴总转角、允许步进次数和棘爪摆程反推模数与齿数，再校核齿根强度。齿的工作面不宜做成完全径向直面，通常需要给出适当倾角，使棘爪推入时既能顺利滑入齿槽，又能在反向力矩下形成稳定抵住；倾角过大则会削弱锁止能力，倾角过小又会增加进入阻力。

　　安装边界方面，棘轮厚度要与棘爪宽度、轴系承载和侧板间距匹配。中心孔与轴之间可采用平键、扁位或紧定螺钉固定，具体方式取决于传递力矩大小和装配维修便利性。若棘轮仅用于轻载调压，薄壁盘体加中心毂即可满足要求；若机构还带动凸轮、拉簧或触点组件，则应增加轮毂长度，提高轴孔配合长度，减少盘体偏摆。齿顶圆外侧需要预留棘爪抬起和落入的运动空间，不能把周边钣金支架、线圈护罩或接线端子布置在齿廓扫掠范围内。图纸中的局部剖面提示了上方限位或驱动构件的位置，装配时应保证棘爪转轴与棘轮轴线平行，否则齿面接触会集中在边角，造成噪声和早期磨损。

　　在功能特性上，棘轮机构的优势是结构简单、位置保持能力强、对控制方式要求低。交流稳压器采用这类结构时，可以用电磁铁、小电机带动曲柄或手动摆杆作为输入，再通过棘轮实现离散调压。与连续减速传动相比，棘轮不需要复杂的制动回路，停止驱动后仍能依靠止动爪保持角度；但它也带来冲击和噪声问题，因此齿尖应设置小圆角，棘爪端部宜做硬化或选用耐磨材料。三维建模过程中，齿槽根部不能留下尖锐缺口，避免热处理或长期冲击后产生裂纹。阵列齿形时应保证每个齿的相位一致，中心孔、键槽和齿廓之间的方位关系要与装配图对齐，否则首齿位置错误会导致调压行程终点偏离。

　　从应用场景看，这类棘轮不仅服务于交流稳压器，也可用于进给机构、卷扬止逆、手动调节装置和轻载分度机构。设计时需要把输入摆角、棘爪弹簧力、摩擦阻力和反向负载放在同一运动链里校核。若棘爪弹簧压力不足，机构在振动中会产生异响或误动作；压力过大，则推动摆臂需要更大驱动力，磨损也会加快。合理的三维结构应让齿面受力尽量沿盘体切线方向传递，减少对轴的径向冲击，同时在盘体周边保留拆装棘爪和检查齿面的空间。
