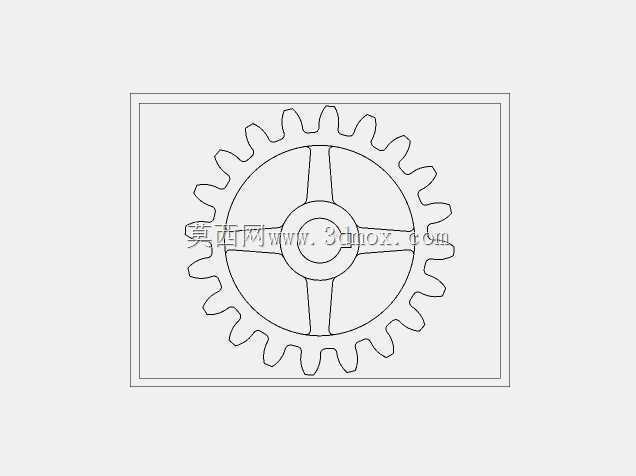

二十齿模数二点五直齿传动正齿轮

　　在粉碎类设备的动力传递链路里，这类直齿正齿轮是承担扭矩传输的核心基础零件，日常接触的饲料粉碎、矿石细碎、农副产品加工设备的减速传动段，经常能见到同参数齿轮的应用场景。不同于斜齿齿轮的轴向分力特性，直齿正齿轮啮合时不存在额外轴向载荷，对支撑轴承的选型要求更宽松，装配调整的容错空间也更大，非常适合中低速、中等冲击载荷的开式或半开式传动工位。这款齿轮的设计参数锁定齿数20、模数2.5，对应的分度圆直径可以直接通过模数乘齿数计算得出，齿顶圆、齿根圆的尺寸公差严格遵循渐开线圆柱齿轮的精度规范，建模过程中先完成单个齿廓的渐开线绘制，通过圆周阵列完成全部轮齿排布，再对轮缘、轮毂、辐板部分做结构优化。从结构细节来看，这款齿轮采用三辐条式的腹板设计，

　　而非实心轮体结构，主要是为了在保证轮体整体刚性的前提下，尽可能降低自身转动惯量，减少设备启动、换向过程中的惯性冲击，同时也能节约原材料、降低整体重量。轮毂部分的内孔预留了标准键槽安装位，可匹配对应直径的传动轴，装配时通过平键传递扭矩，避免轮体与轴之间出现相对滑动；轮缘部分的齿宽经过核算，既保证啮合时有足够的接触面积降低单位面积载荷，又不会因为齿宽过大导致轮齿受载不均、出现偏磨问题。实际应用中，这类齿轮常安装在粉碎机的输入轴端，承接电机输出的转速，通过与配对齿轮的啮合完成减速，将动力传递到粉碎室的转子部件，带动锤片或者齿爪完成物料的击打、粉碎作业。设计时需要重点考虑安装边界：轮毂的轴向长度要与安装位的轴段长度匹配，

　　辐板的厚度要能承受传动过程中的弯曲应力，轮齿的齿面硬度要适配粉碎设备工作时的粉尘、轻微冲击工况，必要时可做齿面淬火处理提升耐磨性能。建模过程中对齿根圆角做了优化处理，避免应力集中导致的轮齿断裂问题，所有过渡位置的圆角都按照机械设计规范取值，既不会因为圆角过小产生应力集中，也不会因为圆角过大影响装配干涉。在设备维护场景中，这类直齿轮的更换难度远低于斜齿、蜗轮蜗杆类传动件，只要保证啮合侧隙在合理区间，轴向定位可靠，就能快速完成备件更换，减少设备停机时间。对于三维建模从业者来说，这类齿轮的建模核心在于渐开线齿廓的精准生成，不能用圆弧近似替代渐开线，否则会导致实际啮合时出现卡滞、噪音过大、磨损加快的问题；阵列轮齿时要保证分度精度，

　　避免出现齿距累积误差过大影响传动平稳性。从选型适配角度看，2.5模数的齿轮承载能力覆盖了多数中小型粉碎设备的传动需求，20齿的设计也避开了根切的最少齿数限制，不需要做变位修正就能满足传动要求，加工时可以直接用标准模数的滚刀、铣刀完成加工，不需要定制特殊刀具，能有效降低零件的加工成本。轮体的三个辐条均匀分布，在高速转动时能保证良好的动平衡性能，减少转动过程中的振动，降低轴承的额外载荷，延长整套传动部件的使用寿命。在装配校验环节，需要确认齿轮与周边壳体、防护板的安全间隙，避免转动过程中出现剐蹭，同时要保证两啮合齿轮的轴线平行度在公差范围内，否则会出现轮齿偏载，严重时甚至会出现断齿故障。
