HX40落水管六孔连接法兰盘

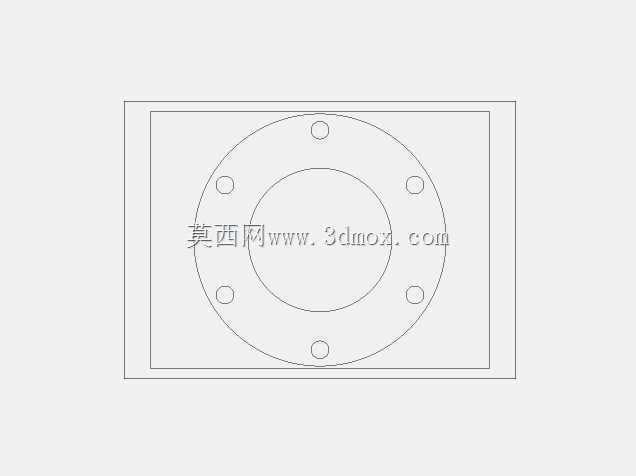

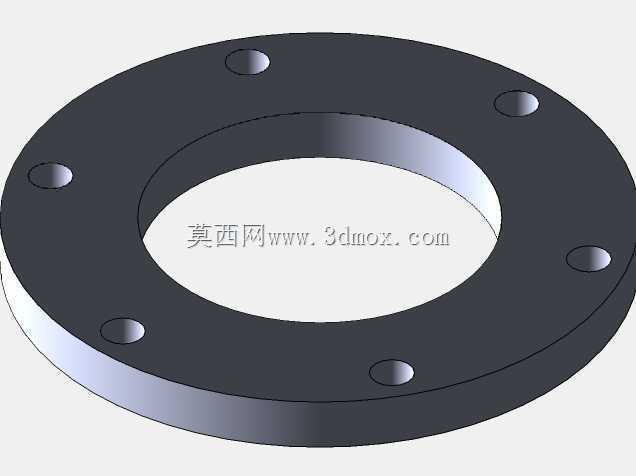

　　在涡轮增压器配套管路以及工业给排水、循环水系统的现场布置中，落水管与主机壳体、泵体出口或管路弯头之间的过渡连接，往往是最容易被忽视却又直接决定密封可靠性的环节。这款HX40规格的DP法兰，正是围绕这类中等口径圆形管路对接需求而构建的连接件，其核心作用是在两段管道或管道与设备接口之间提供一个刚性、可拆、可重复密封的接合面。法兰整体呈扁平圆环结构，中心为大直径贯通圆孔，供流体介质顺畅通过，环形盘面上沿圆周均布六个安装通孔，用于穿入螺栓完成轴向压紧。

　　从实际工况出发，这类法兰常见于涡轮出口落水管、冷却水管路、润滑回油管路以及小型泵站的进出口对接。以涡轮增压器落水管为例，发动机舱内空间紧凑，管路走向需要避让机体、隔热罩和周边线束，法兰连接相比焊接或卡箍方式，最大的优势在于可拆性——检修时松开螺栓即可分离管路，无需切割或破坏管道，同时接合面受力均匀，密封比压稳定，能够承受一定的振动与温度循环。六个螺栓沿圆周均匀分布，相比四孔方案在相同外径下能提供更多的压紧点，使垫片受力更趋均匀，尤其适合管径较大、密封面较宽的场合，有效降低局部渗漏风险。

　　设计思路上，法兰盘的几何参数需要与配对接口严格匹配。中心通孔直径决定了通流能力，应与落水管内径保持一致或略大，避免在接合处形成节流台阶，造成流阻增大或介质淤积。环形盘面的外径则由螺栓分布圆直径、螺栓孔径以及盘缘最小壁厚共同约束：螺栓孔中心圆要兼顾扳手操作空间和密封面宽度，孔边到盘外缘、孔边到内孔壁都需保留足够的材料厚度，以保证压紧时盘面不发生翘曲、孔壁不被压溃。六个孔的角向位置采用六十度等分布置，建模时通过圆周阵列特征生成，确保孔位相位精度，这一点在与配对法兰对孔装配时尤为关键——任何一个孔的角向偏差都会导致螺栓无法顺利穿入。

　　厚度方向的选取同样需要结合工况。法兰在螺栓预紧力作用下相当于一个受弯的环形板，厚度过小会在压紧时产生弯曲变形，导致密封面外侧翘起、比压不足；厚度过大则增加重量和成本，且对密封性能提升有限。实际设计中通常依据公称压力、螺栓规格和材料弹性模量进行估算，并在密封面区域保证足够的平面度。盘面上下两个端面作为密封接合面，需要较高的表面平整度和适当的粗糙度，以便与垫片贴合形成连续密封带；建模时这两个面应作为关键配合面予以标注，加工时通常采用车削完成端面精整。

　　安装边界方面，布置这款法兰时需要在盘体外缘外侧预留扳手空间，六个螺栓的拧紧操作要求沿圆周交替、分多次对称进行，使垫片受力均匀，避免单侧过紧造成法兰偏斜。轴向方向上，法兰两侧需要预留管道焊接或套接的长度，以及拆装时螺栓抽出的直线空间。对于振动较大的发动机或泵组配套场景，螺栓通常配合弹簧垫圈或采用防松螺母，防止长期振动后预紧力衰减。密封形式根据介质特性选择平面垫片，水路可用橡胶或无石棉垫片，油路则选用耐油材质，垫片内径应略大于通流孔、外径不超过螺栓孔内缘，保证压紧面完整。

　　从三维建模角度看，该零件结构相对规则，适合采用回转体加阵列特征的方式构建：先以旋转特征生成环形盘体的基本轮廓，再在端面上绘制单个螺栓孔并进行圆周阵列，最后对孔口和棱边添加必要的倒角与圆角，去除应力集中。倒角不仅便于装配导向，也能去除加工毛刺。模型中六个通孔的位置、中心孔径、盘体外径和厚度构成了核心参数骨架，选型时可依据配对接口的螺栓分布圆和通径进行核对，确保互换。整体而言，这款六孔法兰以简洁的环形结构实现了可靠的管路对接，是中等口径可拆卸管路系统中典型而实用的连接元件。
