工业设备用自动扭转锁止机构

　　在工业现场的检修柜门、小型设备舱门、变压器防护箱体以及需要频繁启闭的工装盖板上，普通卡扣长期受振动影响容易出现松脱，而手动锁具又需要操作人员额外完成插拔、旋拧动作，在带电检修、高空作业或者戴防护手套操作的场景下十分不便。这套自动扭转锁正是针对这类工况开发的机械式锁止部件，整体结构没有引入电控元件，依靠内部扭簧与锁舌的配合实现关门自动锁合，开门时仅需扳动顶部的手柄扭转一定角度即可释放锁舌，松手后手柄在弹簧力作用下自动回位，避免操作人员忘记复位锁具导致舱门意外开启。

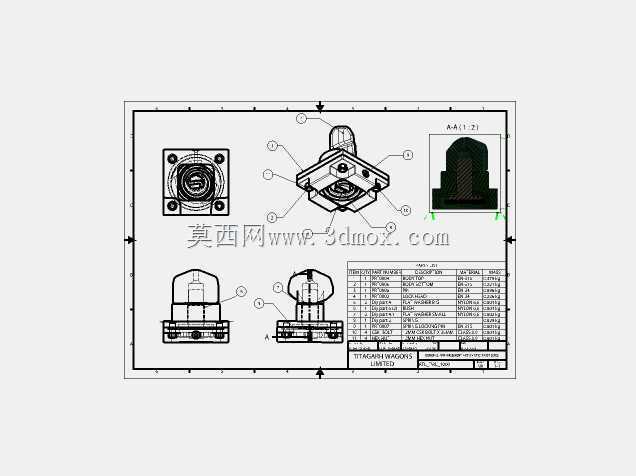

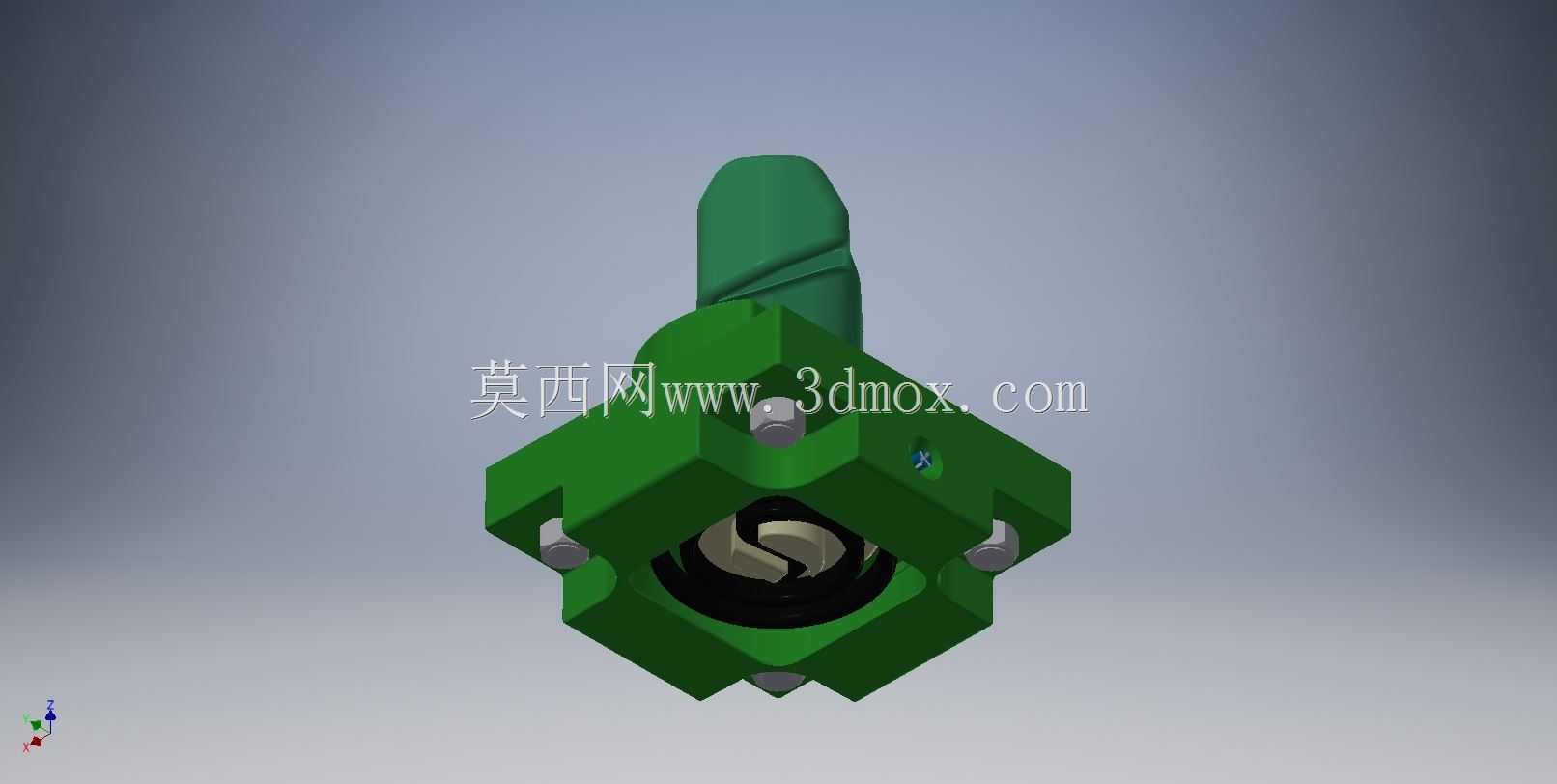

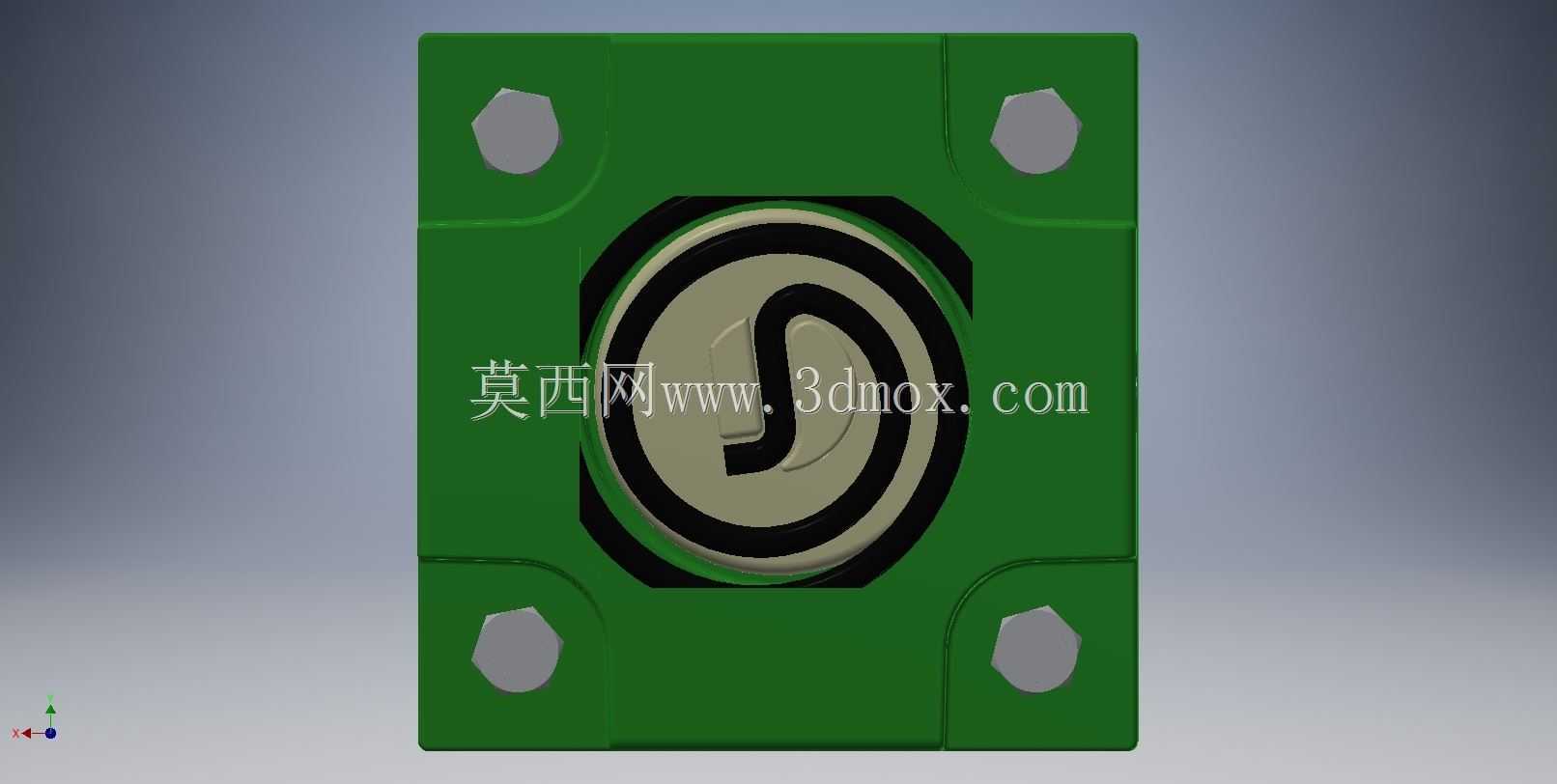

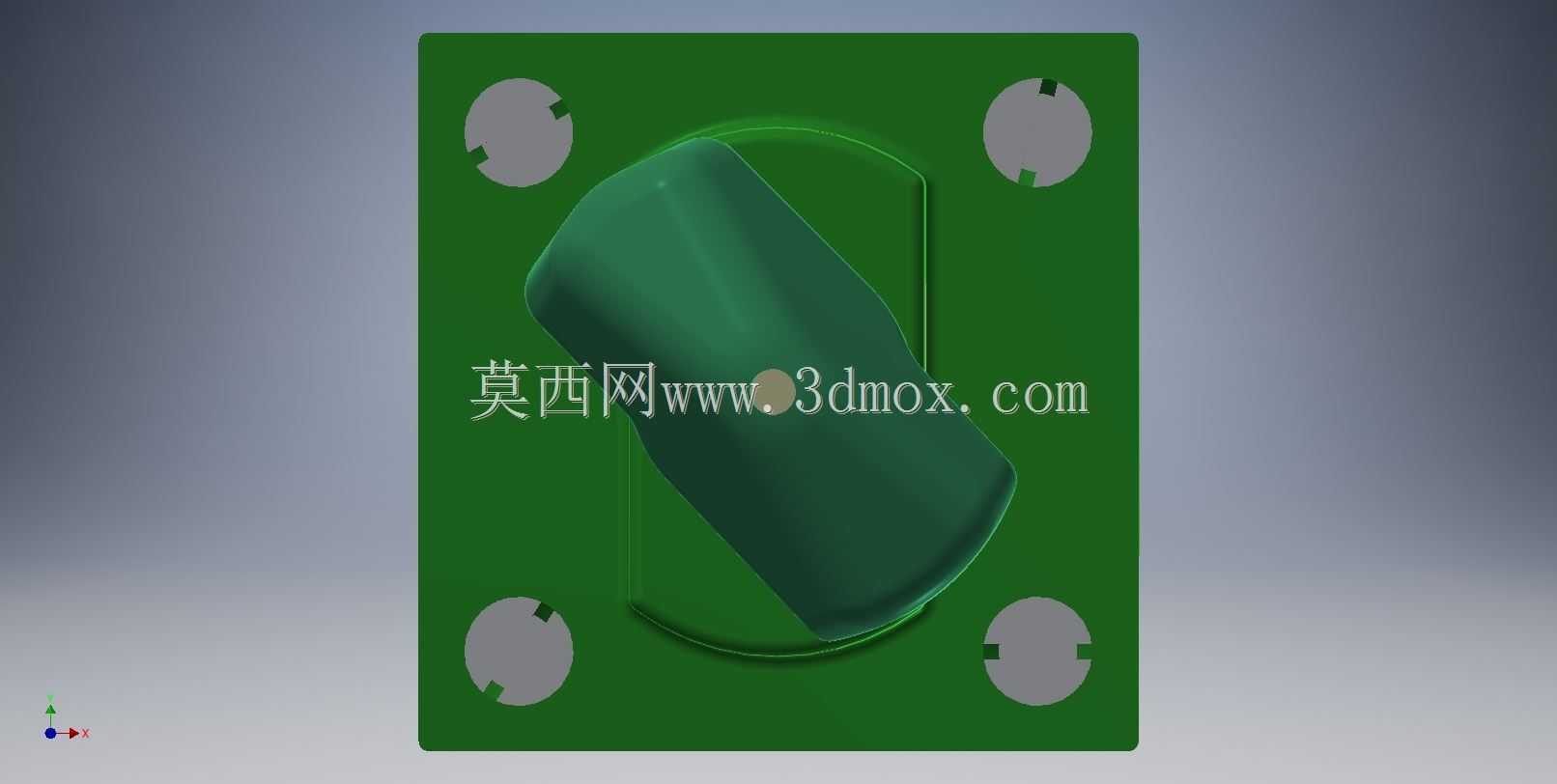

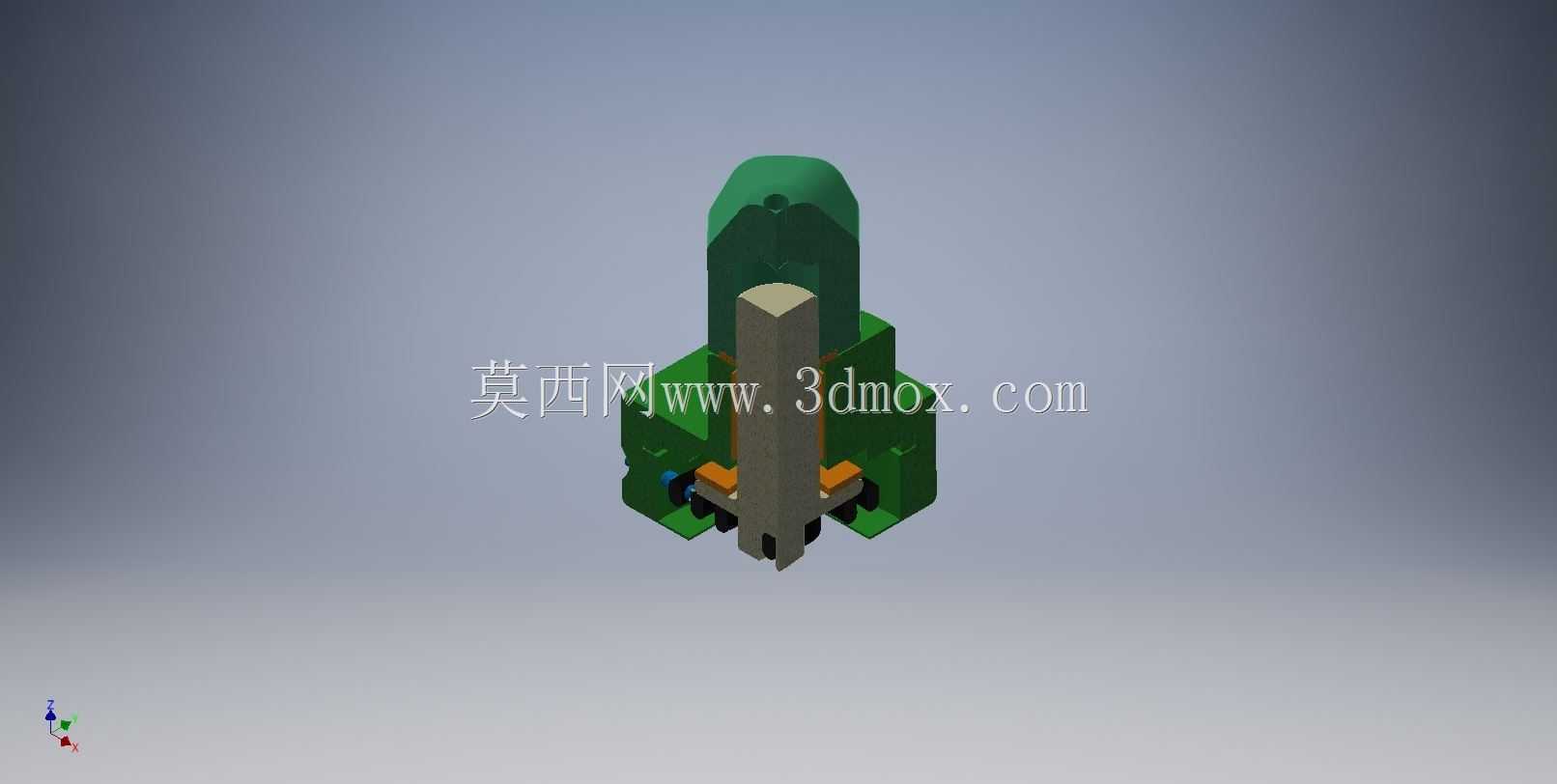

　　从三维结构上可以看到，锁体底部采用方形安装法兰，法兰面上预留了三个沉头螺钉过孔，安装时直接从正面将锁体嵌入门板预留的开孔，再通过三颗螺钉从外侧压紧固定，不需要在门板背部额外布置螺母，适配厚度在1.5毫米到4毫米之间的金属门板或者绝缘板材。法兰下方伸出的锁舌座在门板背面随手柄同步转动，锁舌的回转半径控制在较小范围，安装时只需要在门框对应位置加工一个浅槽或者焊接一小块挡片，锁舌扭转到位后即可勾住挡片完成轴向拉紧，关门过程中锁舌接触门框挡边时会在斜面导向作用下自动偏转，越过挡边后扭簧立刻带动锁舌回弹卡入锁止位，整个锁合过程不需要人工对准，舱门推到位就可以自动锁定。

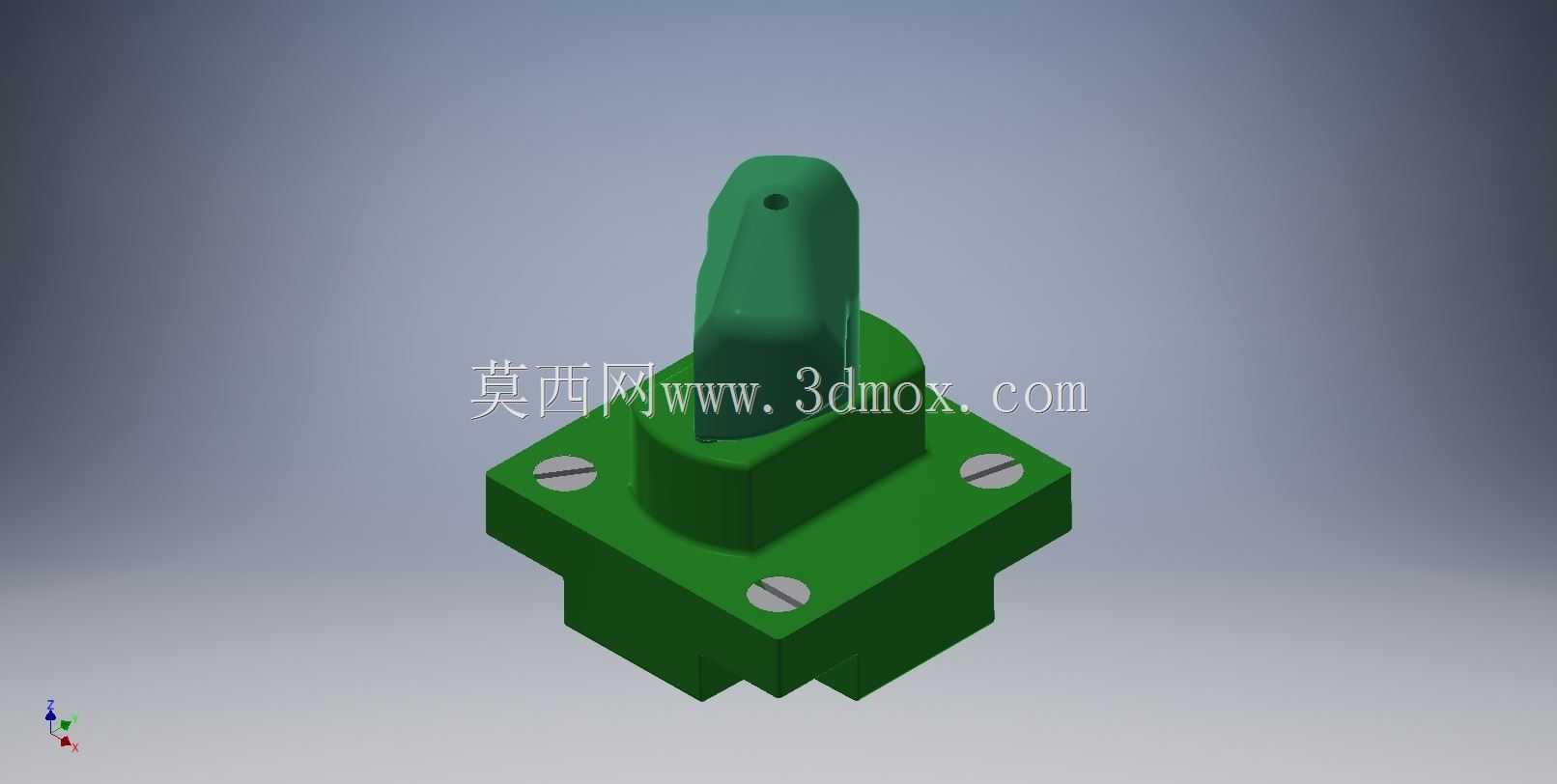

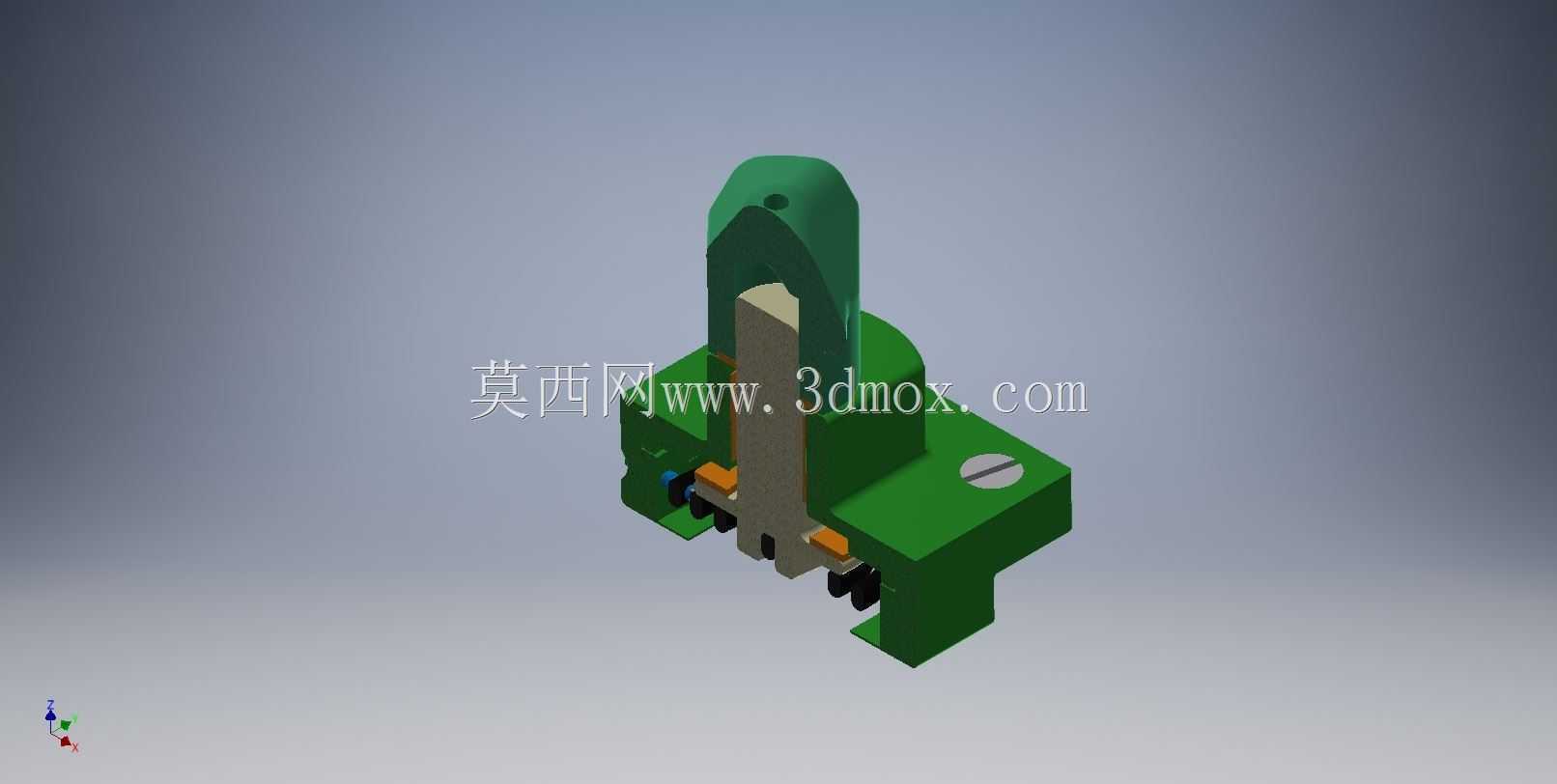

　　顶部的操作手柄做了符合人体工学的凸起造型，手柄顶端开设了一个细小的通孔，现场如果需要对锁具做铅封或者挂装简易防拆标识，可以直接穿过铅封线，防止非授权人员随意开启设备舱。手柄与锁体基座之间预留了均匀的转动间隙，即便门板表面存在轻微的喷涂积层或者灰尘堆积，也不会出现手柄卡滞转不动的情况。基座的台阶结构做了分层设计，靠近法兰的下段直径更大，嵌入门板开孔后可以承受径向的晃动载荷，上段容纳扭簧与转轴，把弹簧完全封闭在壳体内部，避免户外使用时雨水、粉尘直接附着在弹簧表面造成锈蚀卡滞。

　　在交流稳压器、户外配电箱这类长期运行的电力设备上，这类锁具的使用频次并不高，但对可靠性的要求非常严格，设备一旦投运可能数年都不会开启柜门，这就要求锁具的弹簧不能出现长期应力松弛，锁舌与转轴的配合面不能因为氧化出现粘连。建模过程中转轴与基座的配合选用了间隙配合的公差区间，既保证转动灵活，又不会出现径向窜动；扭簧的两端分别卡入手柄和基座的定位槽内，装配时不需要额外的紧固件固定弹簧，拆解维护时直接取出手柄就可以更换弹簧，现场运维十分方便。

　　安装边界方面，方形法兰的对角尺寸远小于常见的柜锁面板，在门板空间局促、旁边已经布置了按钮或者指示灯的情况下也能顺利安装，锁体整体在门板背部的伸入长度较短，不会和柜内排布的线缆、元器件发生干涉。锁止状态下锁舌对门框的拉紧力可以通过选配不同刚度的扭簧调整，针对有密封要求的舱门，选用刚度稍大的弹簧就可以在锁合后把门板紧紧压在密封胶条上，保证防护等级达到户外使用的要求；针对仅需要防意外开启的室内设备舱，选用刚度偏小的弹簧即可，扳动手柄时的操作力度更轻柔，日常巡检启闭更省力。

　　整个机构没有复杂的曲面和特殊加工工艺，所有结构件都可以采用常规的压铸或者注塑工艺成型，量产时成本可控，同时零件数量少，装配工序简单，不容易出现装配失误。在做整机三维布局的时候，设计人员只需要在门板上开出对应尺寸的安装孔，在门框侧预留锁舌的勾挂位置，不需要额外设计联动结构，就可以快速完成整套舱门锁止方案的布置，大幅缩短柜体类设备的结构开发周期。
