多节串联万向传动轴三维设计作品

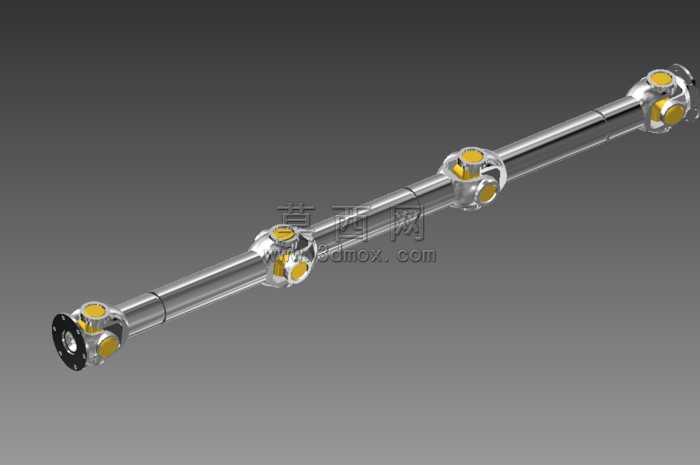

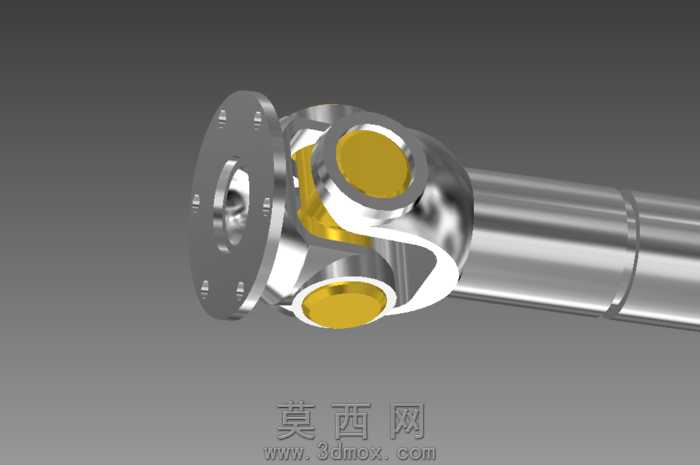

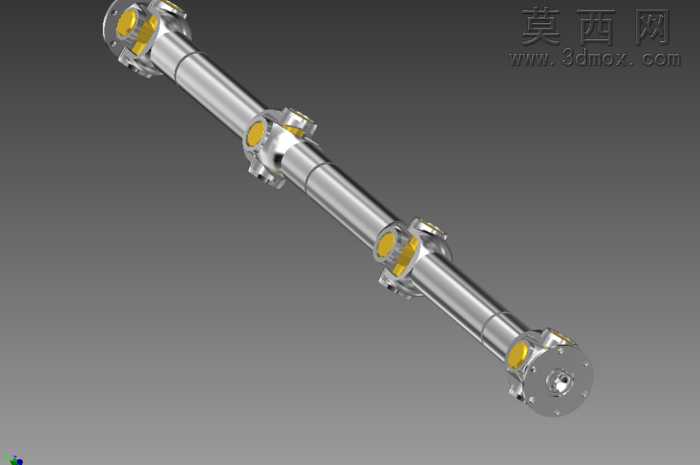

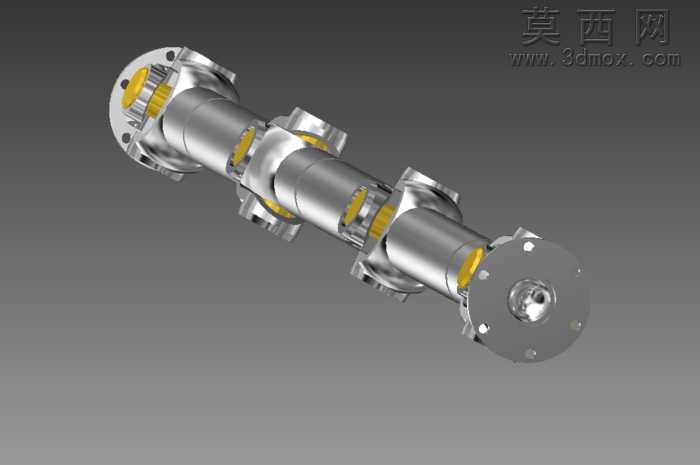

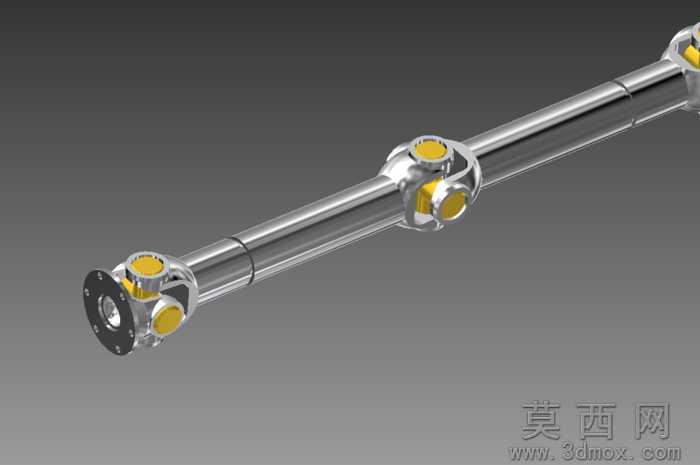

本作品为多节串联式万向传动轴的三维建模成果，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先对传动轴的整体传动需求进行拆解，将整体结构拆分为端部法兰连接盘、十字轴万向节、中间轴管、轴间连接节等独立子部件，每个子部件均按照实际机械加工的尺寸公差要求设定参数，确保各部件装配时无干涉错位问题。建模过程中对万向节的十字轴、轴承衬套、端部法兰的螺栓孔位都做了精细化特征处理，没有省略关键的装配定位结构，保证模型可以直接用于后续的装配仿真、运动干涉校验工作。材质渲染阶段，针对不同部件的实际材质属性做了区分设置：中间长轴管部分赋予抛光金属钢材质，调整金属粗糙度参数模拟冷拔轴管的细腻金属光泽，万向节的活动衬套部分赋予黄铜合金材质，还原实际产品中耐磨衬套的材质特征，端部法兰盘做了哑光金属质感处理，模拟锻件法兰的表面质感，整体渲染采用深灰色纯色背景，搭配柔和的侧方打光，清晰展现轴体的阶梯结构、万向节的铰接结构以及各部件的衔接关系，突出传动轴的串联布局特点。设计思路上，该串联轴采用多组万向节串联的结构形式，能够补偿长距离传动过程中两端轴的同轴度误差，适配大跨度、存在安装偏移的传动场景，每一组万向节都保留了完整的铰接自由度，建模时对万向节的转动角度范围做了限位结构还原，避免出现不符合实际机械原理的过度转动问题，轴体上的定位凸台、卡簧槽、密封槽等细节结构都做了完整还原，没有做简化省略处理，保证模型的结构完整性，既可以用于机械原理教学演示，也可以作为非标传动设备设计的参考模型，辅助设计人员完成长距离传动机构的方案选型与结构优化。
