带安装支架的后方卧轴传动机构

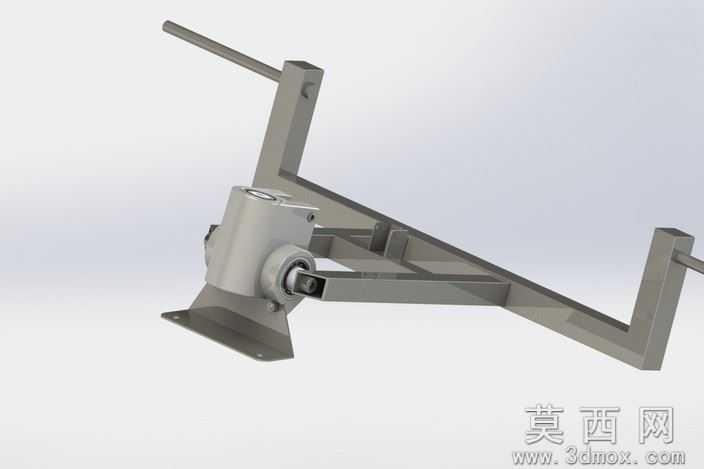

本作品为后方卧轴传动机构三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的装配逻辑，对每一处零件的配合公差进行了合理预设，确保模型可直接用于后续的工程图导出与结构校核。模型整体由卧式安装底座、轴系传动主体、L型支撑钢架、手动操纵杆四大模块组成，建模时首先完成核心卧轴的基准轴创建，以此为定位基准依次搭建轴承配合位、壳体安装面、输出轴连接端的特征，通过拉伸、切除、旋转等基础特征完成壳体与轴类零件的主体造型，再对安装孔位、倒角、退刀槽等工艺细节进行精细化处理，还原真实机械加工的工艺特征。材质渲染阶段，对支撑钢架与操纵杆赋予哑光碳钢材质，调整金属粗糙度参数模拟热轧钢材的表面质感，对传动壳体赋予铸铝材质，添加细微的颗粒质感还原铸造件的表面肌理，对安装底座赋予发黑处理的钢材材质，通过光影参数调整突出底座的厚重感与安装稳定性，对轴类外露配合面赋予精磨钢材质，提高高光反射强度体现机加工面的光洁度。结构设计上，L型支撑钢架采用等边角钢拼接的结构形式，通过焊接节点的特征还原真实焊接构件的连接形态，手动操纵杆与传动壳体内部的离合机构做了运动配合约束，可模拟操纵杆扳动时的动作行程，安装底座预留了四个沉头安装孔，可适配不同规格的螺栓完成整机固定，卧轴输出端采用标准轴径设计，可与外部传动轮、联轴器等标准件直接对接。设计思路围绕紧凑安装、手动应急操纵的使用场景展开，将传动主体与支撑钢架集成设计，减少了额外的安装连接件，整体结构重心偏向安装底座一侧，提升了机构运行时的稳定性，操纵杆的延伸长度经过力矩核算，确保手动操作时的施力舒适度，各零件之间的装配间隙预留合理，既避免了运动干涉，也符合实际装配的工艺要求，模型整体布线规整，无碎面、破面等建模缺陷，可直接用于教学演示、结构方案评审等场景。
