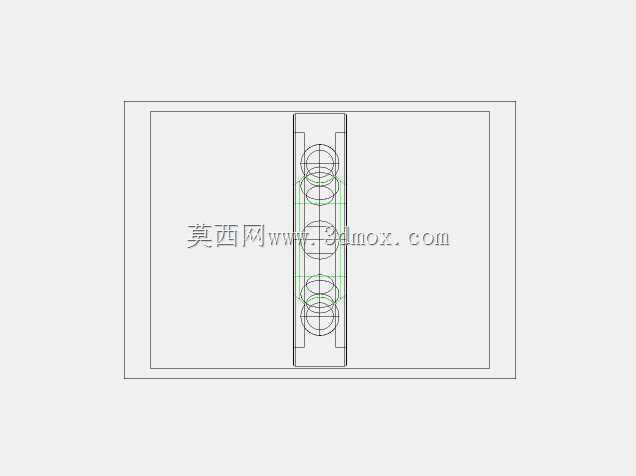

深沟球滚动轴承机械结构三维建模

　　在各类旋转类机械装备的结构设计中，滚动轴承是绕不开的核心基础支承部件，这款滚珠轴承的三维建模，完全围绕实际工程中的安装适配、载荷承载、运行工况需求展开，没有冗余的装饰性结构，所有几何特征都对应实际加工与装配的要求。做这类零件建模的时候，最先要明确的不是外形轮廓，而是安装边界的尺寸约束：轴承内圈的孔径要和适配的旋转轴径采用基孔制配合，通常根据载荷特性选择过渡或者小过盈配合，避免轴运转时内圈跟转出现打滑磨损；外圈的外径则要和轴承座的安装孔采用基轴制配合，兼顾装配便利性与外圈的定位可靠性，两端的倒角尺寸不仅要去除加工毛刺，还要引导装配时顺利压入安装位，避免刮伤轴或者座孔的配合面。从功能特性来看，

　　这类滚珠轴承主要通过滚动体来分隔内外圈的滚道，把传统滑动接触的面摩擦转化为滚动体与滚道之间的点接触滚动摩擦，大幅降低旋转过程中的摩擦阻力，同时能够承受垂直于轴线方向的径向载荷，在接触角适配的情况下也能承受一定比例的双向轴向载荷，在电机、机床主轴、输送辊道、汽车轮毂、家电电机等需要旋转支承的场景里都有广泛应用，不同工况下只需要调整滚动体的直径、数量以及滚道的曲率半径，就能适配不同的载荷等级与转速要求。建模过程中，保持架的结构设计是容易被忽略的细节，它的作用是均匀分隔每一颗钢球，避免滚动体之间直接接触产生额外的摩擦与磨损，同时引导滚动体在滚道内正常运转，在轴承空载或者轻载的时候还能带动滚动体保持正确位置，防止出现卡滞。做三维结构的时候，

　　滚道的圆弧曲率要和钢球的半径保持合理的匹配关系，曲率过大容易导致接触应力集中，降低轴承的疲劳寿命，曲率过小则会让接触面积不足，运行时容易出现打滑发热。实际选型应用的时候，还要结合安装位置的轴向窜动要求，这类深沟结构的滚珠轴承允许一定范围的轴向位移，能够补偿轴受热伸长产生的热胀量，避免轴系因为热变形出现附加应力。很多刚接触结构设计的工程师容易忽略轴承的安装定位细节，内圈通常靠轴肩或者锁紧螺母做轴向定位，轴肩的高度不能超过内圈的倒角高度，否则会导致轴承无法安装到位，也会给后续拆卸造成困难；外圈的定位则靠轴承座的台肩或者端盖压紧，台肩的高度同样要留出拆卸工具的操作空间。在三维模型的结构校验阶段，还要模拟钢球在滚道内的运动轨迹，

　　确保滚动体在整个圆周方向都能和内外滚道保持均匀接触，不会出现局部卡滞或者间隙过大的问题，保持架的兜孔间隙要控制在合理范围，既要允许钢球正常自转与公转，又不能间隙过大导致滚动体窜动产生噪音。这类标准件的建模精度直接影响后续整机装配的干涉检查结果，如果轴承的内外径、宽度尺寸出现偏差，在总装的时候就会出现轴系装配错位、端盖无法压紧等问题，甚至会误导后续的加工工艺制定。从实际应用场景来说，小尺寸的这类轴承常用在小型电机、办公设备、医疗器械这类低载荷高转速的场合，大尺寸的则用在冶金设备、矿山机械、重型输送设备这类重载工况下，不同应用场景下的密封结构、润滑方式会有差异，但核心的滚动支承结构逻辑是一致的。建模的时候不需要把密封件、润滑脂这些附属结构做的过于复杂，核心要保证内外圈、滚动体、保持架这几个核心零件的配合关系准确，能够清晰展示轴承的工作原理，同时满足装配时的尺寸匹配要求，方便设计人员在做整机布局的时候直接调用，快速完成轴系的支承结构设计，减少重复建模的工作量，也能避免因为标准件建模错误导致的整体设计偏差。
