四缸发动机排气歧管连接法兰结构

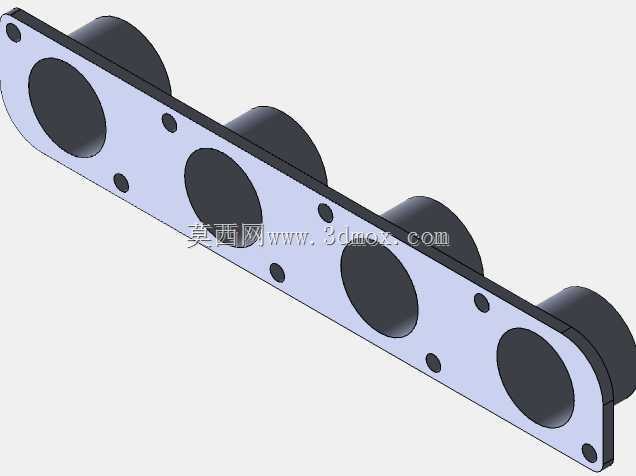

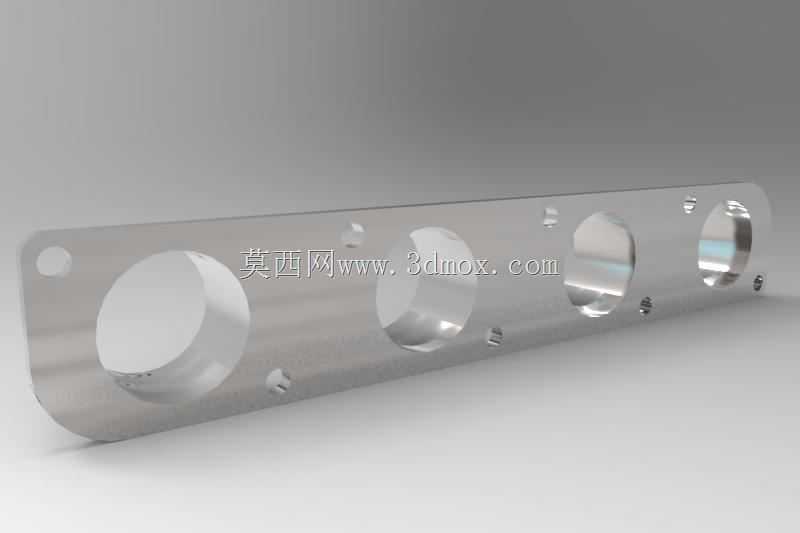

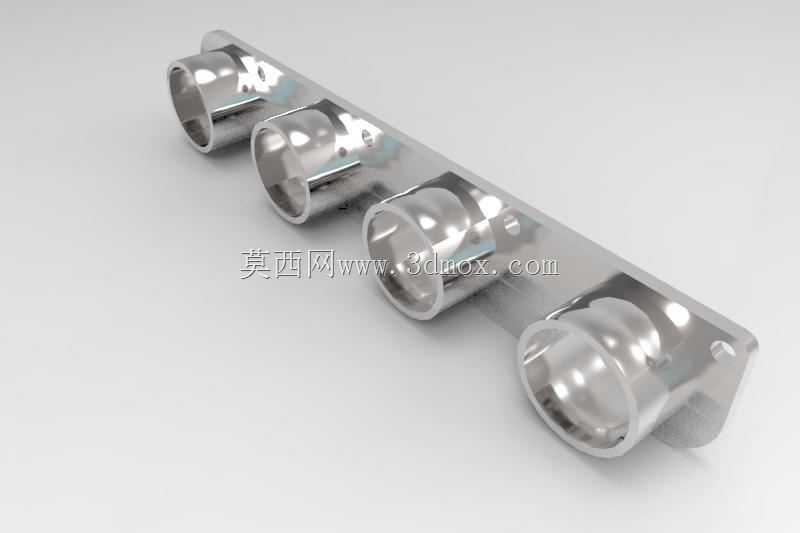

　　该零件面向直列四缸内燃机排气侧的接口匹配需求，属于排气歧管与缸盖排气道之间的过渡连接构件，在整机布置中承担气流汇集前的端口定位、密封压紧以及管路支撑作用。现场装配时，零件长条状基板贴合在缸盖排气侧安装面上，四个沿长度方向等距排布的圆筒接口分别对应四个气缸的排气出口，圆筒轴线与基板平面保持垂直，端口朝向排气歧管的弯管段，歧管套接或对接在圆筒外壁后通过焊接、卡箍或端面压接形成连续流道，把各缸间歇排出的高温废气导向后续三元催化、涡轮增压器或消声系统。

　　从使用工况看，该构件长期处于发动机舱高热辐射区域，直接接触排气脉冲，工作中要承受反复热胀冷缩、气流冲击以及相邻管路振动带来的交变载荷。基板上预留的安装耳和孔位用于穿装紧固螺栓，螺栓拧紧后在结合面形成稳定压紧力，配合密封垫阻止高温燃气泄漏；四个圆筒的壁厚在建模时按受热零件的刚度需求进行保留，既避免壁面过薄在热循环中产生变形翘曲，也控制整体重量，减少排气侧悬伸质量对缸盖连接面的附加弯矩。圆筒端部的圆滑过渡和端口倒角，一方面便于歧管装配时对中导入，另一方面减少气流在入口处的尖锐突变，降低局部涡流和排气阻力。

　　结构设计的核心在于四个接口的中心距必须与缸盖排气道孔距严格一致，任何孔位偏差都会在装配时造成歧管强行对位，进而产生附加应力甚至密封失效。基板轮廓围绕四个圆筒展开，两端延伸出带孔固定边，中间区域在保证密封面宽度的前提下去除多余材料，使零件在有限空间内兼顾刚性与轻量化。圆筒与基板交接处采用连续过渡圆角，避免直角相交造成的应力集中，这对反复经历升温、冷却的排气件尤为关键；基板贴合面需要保持平面度要求，密封带范围内不能出现明显凸凹，否则压紧后会形成局部缝隙。

　　外形尺寸方面，整体呈长条形布局，长度由四缸排气道间距决定，宽度主要受相邻气道之间密封边、螺栓布置和缸盖外部边界限制，高度则取决于圆筒套接深度以及与歧管弯管的重叠长度。安装边界上，基板背面要避让缸盖铸造圆角、水套外壁和邻近传感器，圆筒外侧要留出歧管弯管走向、隔热罩包覆以及维修工具操作空间；靠近发动机前端或变速箱一侧的端部耳板，不能与启动马达、机油滤芯、管路接头发生干涉。三维建模过程中，先依据缸盖排气口位置建立四组中心基准，再拉伸基板并生成四个圆筒特征，随后处理安装孔、端部固定耳和交接圆角；建模时需重点核对圆筒内径与排气道口径的衔接关系，保证流道截面不会在法兰处突然收窄。对于需要焊接歧管的方案，圆筒外圆要保留稳定的配合段；对于采用垫片压紧的方案，则要控制端面平整度和螺栓孔分布圆。该结构可用于乘用车、小型工程机械或试验台架上的四缸发动机排气系统开发，也可作为排气歧管逆向设计、教学演示和热端布局校核的参考构件。
