汽车发动机四缸进气歧管密封安装板

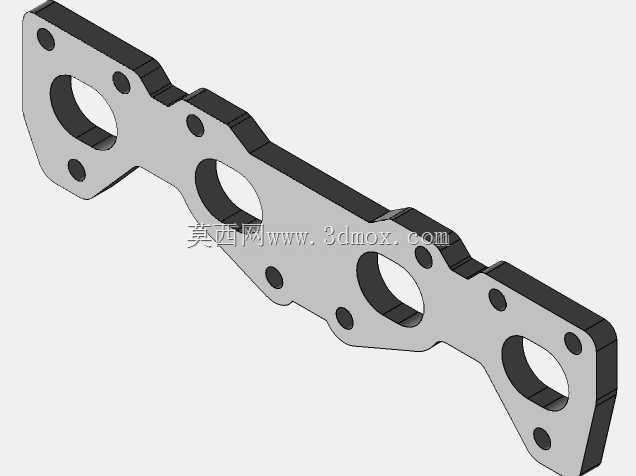

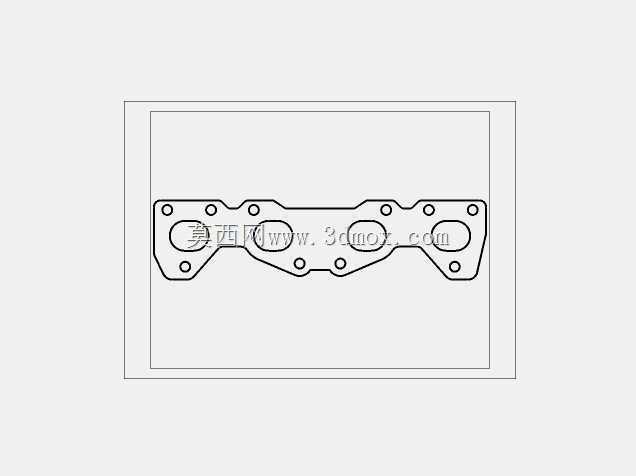

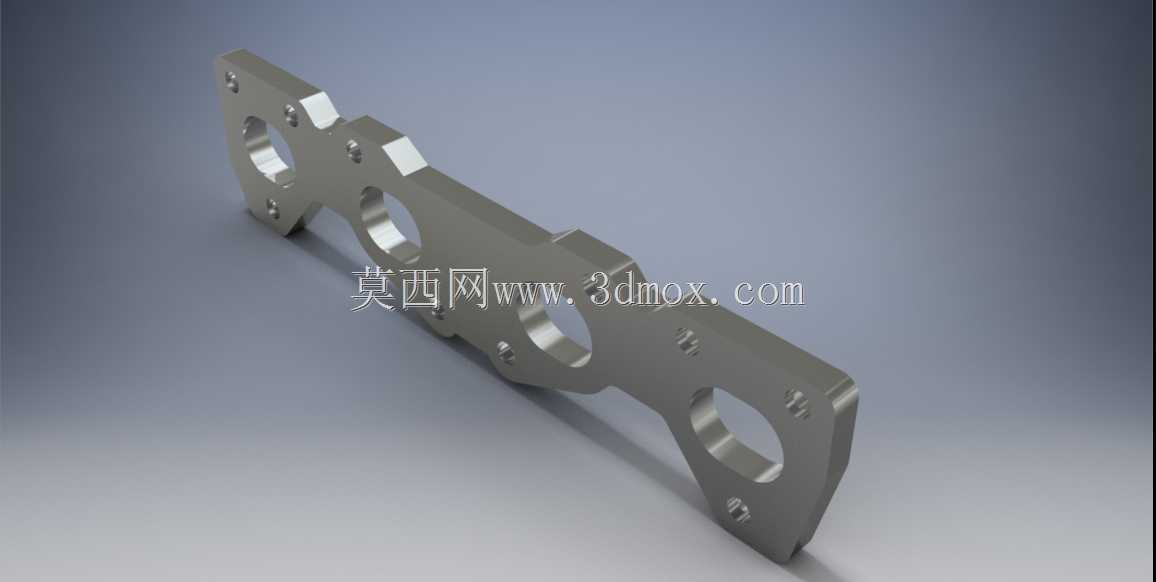

　　在小排量自然吸气发动机的进气系统装配环节，歧管安装密封板是衔接缸盖进气侧与进气歧管本体的核心承压密封零件，直接决定进气系统的负压保持能力，影响各缸充气效率与空燃比控制精度，是发动机进气管路装配中不可替代的结构连接件。这款适配1.6L排量四缸发动机的歧管密封安装板，整体采用长条形变截面轮廓设计，沿长度方向依次排布四个与缸盖进气道位置完全对应的大直径过孔，每个过孔的孔径匹配进气道的通流截面尺寸，边缘做了小角度倒角处理，避免装配后遮挡进气道通流面积，减少进气节流损失。板件本体沿长度方向的轮廓并非等宽设计，而是根据缸盖进气侧的安装面型线做随形收窄与加宽，在相邻两个进气道过孔之间的位置，板件宽度收至最小，

　　既避让了缸盖表面的铸造凸台与螺栓避让槽，也尽可能减少了零件的整体重量，降低材料消耗。在四个主过孔的周边，对称排布了多组小直径安装定位孔，这些孔位的位置度公差严格控制在±0.1mm以内，与缸盖、进气歧管上的安装螺栓柱完全同轴，装配时螺栓穿过定位孔后可以实现无应力对位，避免强制装配导致的密封面翘曲变形，保证密封压力均匀分布在整个结合面上。板件的厚度方向采用分层复合结构设计，主体基材为冷轧冲压钢板，表面做了发黑防锈处理，两侧贴合面复合了耐油耐高温的密封涂层，不需要额外加装纸质或橡胶垫片，即可实现金属面之间的静密封，能够承受进气歧管内的正负压力交变载荷，同时耐受发动机舱内-40℃到120℃的温度波动，不会出现长期使用后密封层老化开裂、

　　密封失效的问题。从安装边界来看，这款安装板的总长度匹配四缸缸盖进气侧的总跨度，两端的轮廓做了圆弧收边处理，不会超出缸盖安装面的边界，避免与周边的线束支架、油管固定座产生装配干涉；板件的整体平面度公差控制在0.05mm以内，装配后整个密封面的贴合间隙不超过0.02mm，能够有效防止未经计量的空气从结合面缝隙进入进气道，避免空燃比失准导致的怠速抖动、动力下降等问题。在设计过程中，首先需要逆向扫描缸盖进气侧的安装面点云，提取所有安装孔位的坐标、进气道的轮廓边界、周边干涉件的空间位置，再基于这些边界数据绘制板件的外轮廓，优先保证四个主过孔与进气道的同轴度，再排布安装定位孔的位置，每个定位孔与主过孔的中心距都需要和缸盖、

　　歧管的安装柱位置做偏差校验，避免出现孔位错位导致的装配困难。同时需要对板件做受力仿真分析，模拟螺栓按规定扭矩拧紧后，板件表面的压力分布情况，调整板件在相邻螺栓之间的宽度，避免局部刚度过低导致拧紧后板件变形，出现密封压力不足的区域；也要避免局部刚度过高导致密封面压合不实，出现漏气隐患。在实际装配场景中，这款歧管板会先预装在缸盖进气侧，定位孔对准缸盖上的定位销完成预定位，再将进气歧管贴合到板件另一侧，按对角线顺序分次拧紧安装螺栓，整个装配过程不需要额外涂覆密封胶，依靠板件自身的密封涂层即可实现可靠密封，后期维护拆解时也不会出现密封层粘连在结合面上难以清理的问题，大幅提升售后维修的装配效率。这类歧管密封安装板除了应用在原厂量产发动机的装配线上，也广泛适配于售后维修市场的发动机进气系统检修更换，当车辆出现进气歧管密封漏气、怠速不稳、故障灯报混合气过稀等问题时，拆解检查密封板是否出现变形、密封层破损，更换全新的歧管安装板即可解决故障，不需要更换整个进气歧管总成，大幅降低维修成本。在建模过程中，需要严格控制每个孔位的位置度、板件的平面度、轮廓的随形精度，所有的倒角、圆角都需要符合冲压加工的工艺要求，避免出现锐角、直角等容易产生应力集中的结构，保证冲压生产时板材成型顺畅，不会出现冲压开裂、起皱等工艺缺陷，同时满足批量生产的尺寸一致性要求。
