内六角圆柱头轴肩螺钉精密结构设计

　　这类带轴肩的内六角圆柱头螺钉，在工装夹具定位、精密模组装配场景里的使用频率远高于普通内六角螺钉，很多刚接触结构设计的工程师容易把它和普通圆柱头内六角螺丝混淆，实际二者的功能边界差异极大。普通内六角螺钉仅承担轴向锁紧功能，而这款螺钉的光杆轴肩段是核心功能段，装配时轴肩端面会直接抵接被连接件的定位面，光杆部分与安装孔采用小间隙配合，既能提供精准的轴向定位，又能承受一定的径向剪切载荷，在需要保证两个装配件同轴度的场景下，不用额外加装定位销就能满足定位精度要求，能有效减少装配工序、缩小整体结构尺寸。

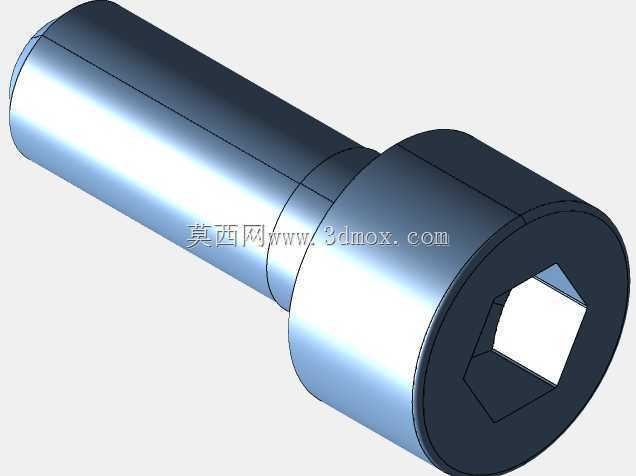

　　从结构设计逻辑来看，这款螺钉的头部采用标准内六角驱动槽，槽深和对边尺寸符合通用紧固件的驱动标准，使用普通公制内六角扳手即可完成锁紧操作，不需要定制专用工具，适配车间常规装配工具体系。头部与轴肩段之间做了精准的同轴度约束，建模时头部外圆、轴肩光杆、末端螺纹段三者的同轴度公差控制在0.02mm以内，避免装配后出现偏载，导致锁紧力分布不均或者轴肩定位失效。轴肩段的直径比末端螺纹段的大径大出固定差值，这个差值是根据螺纹规格匹配的，比如对应M6螺纹的型号，轴肩直径通常为10mm，轴肩的厚度根据承载等级设计，能在锁紧时提供足够的支撑面压强，避免压伤铝合金、工程塑料这类硬度较低的被连接件表面。

　　末端螺纹段采用标准公制粗牙螺纹，螺纹收尾处设计了合理的退刀结构，避免螺纹加工末端出现不完整牙型影响装配，螺纹段长度根据常用的连接板厚度做了分档，覆盖1-3倍螺纹公称直径的常用安装厚度范围，选型时不需要额外加工长螺纹或者切割多余螺杆。光杆轴肩段的表面粗糙度要求控制在Ra1.6以内，和安装孔配合时能顺畅装入，不会出现卡滞，同时配合间隙能稳定控制在0.01-0.03mm之间，既保证定位精度，又不会因为公差过严导致装配难度提升。

　　实际选型应用时，需要先确认安装边界：首先是被连接件的安装孔直径，要和轴肩直径匹配，间隙不能过大，否则会丧失定位精度；其次是锁紧时的扭矩控制，因为轴肩端面会抵接定位面，不能像普通螺钉一样拧到螺纹锁死，需要根据轴肩的承压面积、被连接件的材料屈服强度计算合适的锁紧扭矩，避免轴肩压溃被连接件或者螺钉本身出现塑性变形。在直线导轨副安装、气动元件连接板固定、精密模具镶件锁紧这类场景中，这款螺钉能同时完成锁紧和定位两个功能，相比“普通螺钉+圆柱销”的组合方案，能减少一半的钻孔、铰孔工序，装配效率提升40%以上，同时结构的整体占用空间更小，适合紧凑型设备的设计需求。

　　建模过程中，对各个功能段的过渡位置做了优化：头部和轴肩的衔接处采用了极小的圆角过渡，避免热处理时出现应力集中导致断裂；轴肩和螺纹段的衔接处设计了退刀槽，槽宽和槽深符合螺纹加工的工艺要求，不会出现螺纹加工不到位的问题；内六角槽的底部做了锥面过渡，避免冲压成型内六角时出现材料堆积导致的应力集中，提升螺钉的抗扭强度，能承受更大的锁紧扭矩而不出现拧滑角的问题。所有尺寸都符合通用紧固件的尺寸互换要求，替换现有标准件时不需要修改原有安装孔位的设计，能直接适配现有设备的维护替换需求。
