4AGE16V发动机大口径进气法兰结构设计

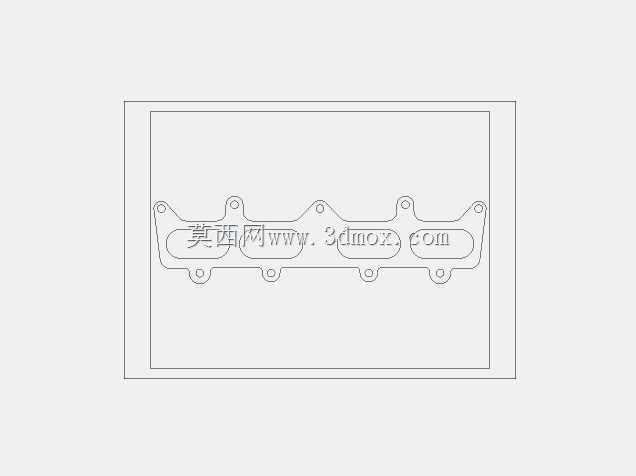

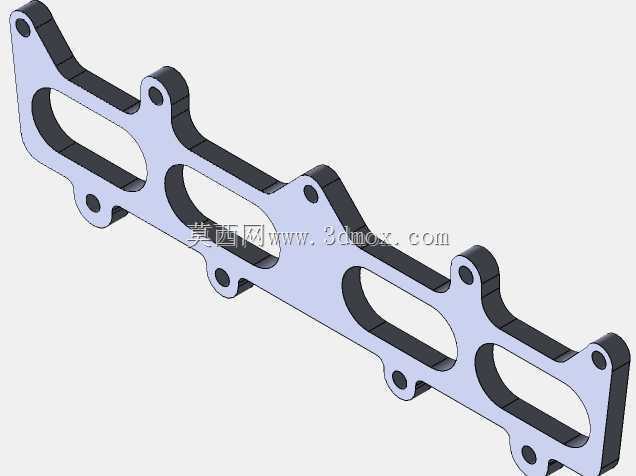

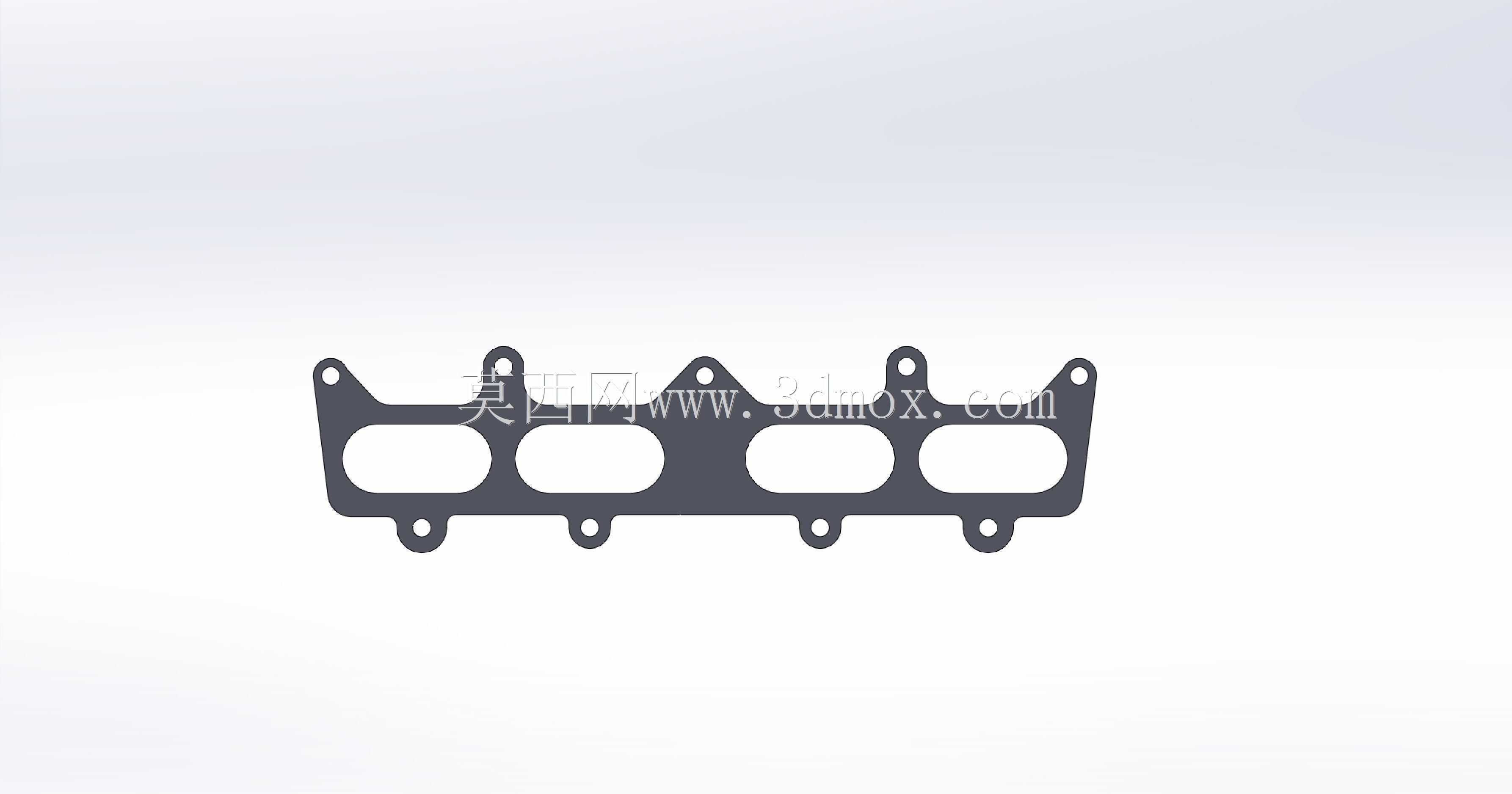

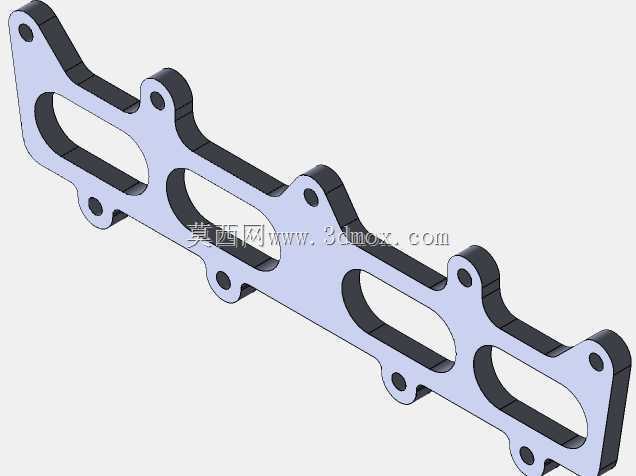

　　在自然吸气性能发动机的进气系统改装与原厂替换件开发场景中，进气法兰是衔接气缸盖进气道与进气歧管、独立节气门组的核心密封衔接部件，其加工精度、密封结构设计直接决定进气系统的气密性与进气效率，尤其在大流量进气改装方案中，法兰的结构合理性会直接影响发动机高转速区间的充气效率表现。这款适配4AGE 16V机型的大口径进气法兰，针对独立节气门（ITB）改装场景做了针对性的结构优化，区别于原厂小口径法兰的进气限流设计，大口径的流道开口完全匹配高角度凸轮轴升级后的进气流量需求，能够减少进气道入口处的气流紊流，降低进气阻力。从安装边界来看，法兰整体采用四缸等距排布的安装孔位设计，每个气缸对应独立的矩形进气通口，

　　通口轮廓完全对齐气缸盖进气道的截面形状，避免台阶造成的气流阻滞；法兰周向布置的8个安装螺栓孔，孔位公差严格按照缸盖螺纹孔的位置度要求设计，能够保证安装时法兰与缸盖端面完全贴合，不会出现孔位错位导致的密封面压合不均问题。密封结构设计上，法兰的密封面预留了适配2mm线径、60mm外径O型密封圈的安装槽，区别于传统纸质密封垫的密封形式，O型圈密封能够承受更高的进气负压与温度波动，在发动机持续高负荷运转时也不会出现密封垫击穿、漏气的问题，同时拆装维护时无需反复更换密封垫，降低后续调校的维护成本。在实际加工适配场景中，该法兰的三维数模完全还原了缸盖安装面的平面度要求，密封面的平面度公差控制在0.05mm以内，

　　无论是采用铝合金铣削加工还是3D打印快速成型，都能直接基于数模生成加工刀路或者打印路径，不需要二次测绘修正孔位与流道轮廓。对于改装从业者而言，这款法兰的结构设计充分考虑了大口径独立节气门的安装空间，法兰的厚度尺寸经过反复校核，既保证了螺栓锁紧时法兰不会出现形变，又不会因为法兰过厚导致进气道长度变化影响进气谐振效应；法兰边缘的轮廓做了避空设计，不会与缸盖周边的水温传感器、喷油器安装座产生干涉，安装时不需要额外打磨修整周边部件。从气流组织的设计思路来看，法兰的进气通口边缘做了微小的倒角过渡，能够引导气流平顺进入缸盖进气道，避免锐边造成的气流剥离，在高转速大流量进气工况下，这种过渡结构能够有效提升进气充量，

　　对于追求高转动力输出的4AGE机型改装来说，这类细节设计往往会直接影响最终的轮上马力输出表现。在日常的发动机装配与调校场景中，进气法兰的一致性是保证各缸进气均匀性的基础，这款法兰的四个进气通口的截面尺寸、中心距偏差都控制在极小的公差范围内，能够避免因为各缸进气量偏差导致的空燃比不一致问题，减少后续ECU调校的匹配难度，尤其是在加装独立节气门的场景下，各缸进气的一致性直接决定怠速稳定性与过渡工况的平顺性。不同于通用型改装法兰需要现场配打孔位的设计，这款法兰的孔位与轮廓完全针对4AGE 16V机型的缸盖端面做了一对一适配，安装时可以直接对位锁紧，不需要现场做任何适配加工，能够大幅减少改装施工的周期，同时避免现场加工导致的密封面平面度超差问题。
