饮料售卖设备主体框架结构设计方案

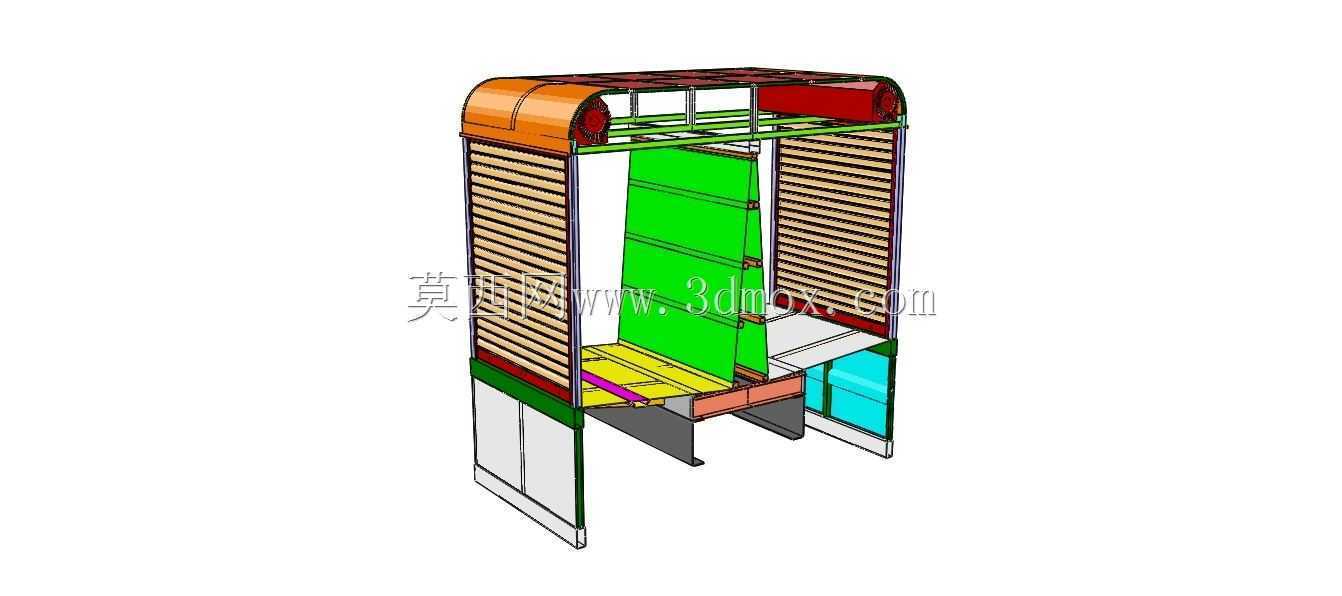

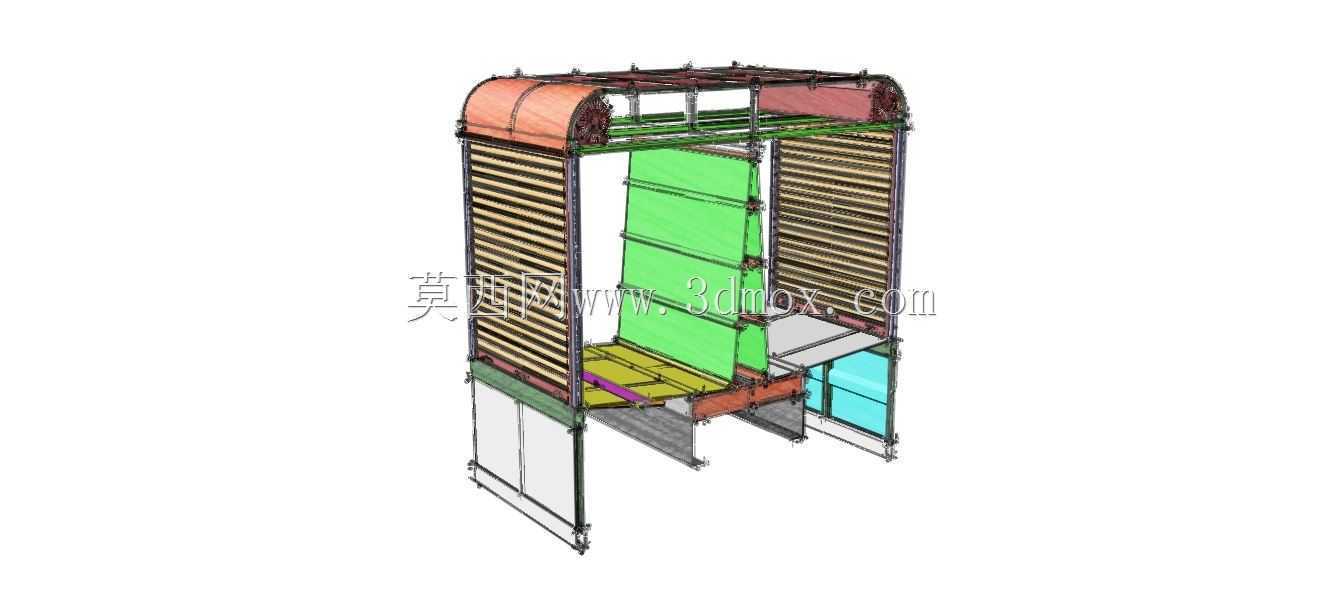

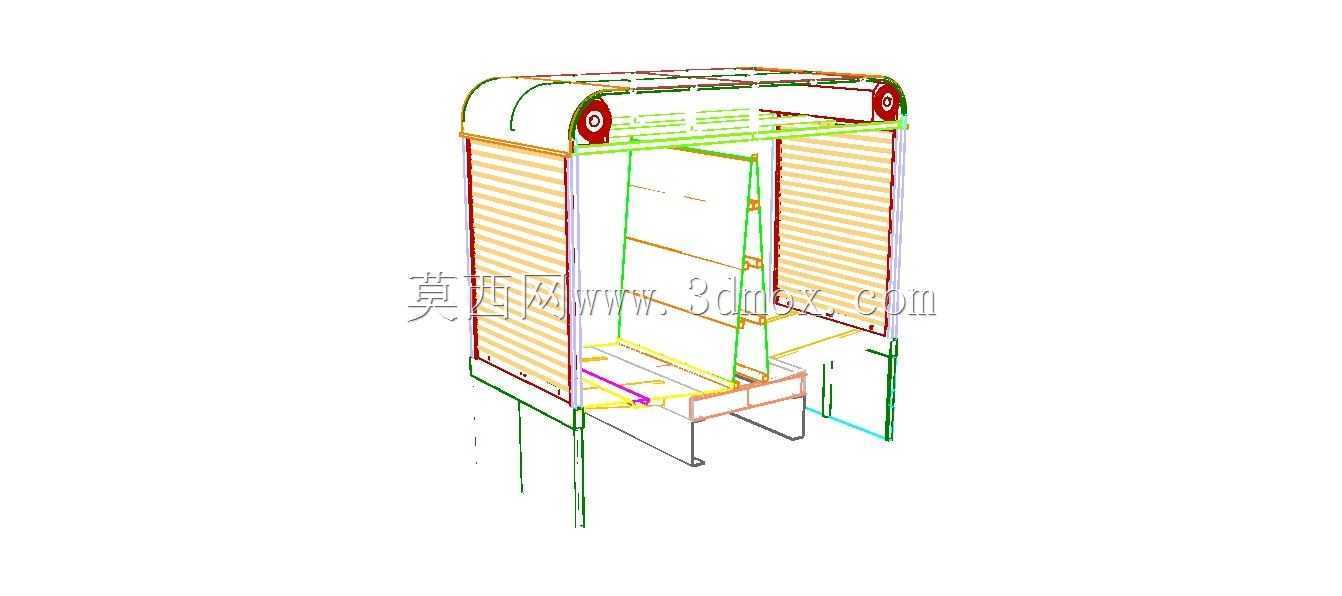

　　这套结构针对快消饮品线下零售场景的柜体承载需求设计，核心适配瓶装、罐装碳酸饮品的自助售卖终端主体承载需求，可覆盖商圈、校园、交通枢纽等点位的设备安装使用要求。从结构分层来看，整体采用模块化框架拼接思路，底部设置独立的储物承托舱段，采用加厚钣金折弯件作为主支撑，预留了制冷模块、饮品推送机构的安装螺孔位，底部支脚高度可调，可适配地面存在3-15mm高度差的安装场景，避免柜体倾斜导致的货道卡滞问题。中部为核心货道承载区，两侧采用层叠式格栅侧板设计，既可以减少整体钣金用料、降低设备自重，又能为货道层板提供均匀的支撑点位，层板间距可根据售卖饮品的包装规格灵活调整，适配330ml罐装、500ml瓶装、1.

　　25L大瓶装等不同尺寸的碳酸饮品存放需求，层板表面设置防滑凸筋，避免设备运输过程中饮品移位导致的出货故障。中部正面预留了广告展示位的安装卡槽，可直接嵌入亚克力灯箱或电子显示屏，无需额外打孔固定，降低现场安装的工作量。顶部采用圆弧过渡的封顶结构，相比直角封顶结构，能减少公共场所人员磕碰的风险，同时顶部预留了控制主板、散热风机的安装空间，走线槽沿框架立柱内侧布置，强弱电线路分离排布，避免线路干扰导致的控制模块故障。侧面设置的可拆卸检修门采用快拆卡扣结构，无需专用工具即可打开，方便运维人员定期检查货道状态、补充货品、检修电气元件，检修门边缘粘贴密封胶条，可阻挡外界灰尘、蚊虫进入柜体内部，适配户外半开放场景的使用需求。从安装边界来看，

　　整体框架的宽度控制在1.2米以内，深度控制在0.85米以内，高度控制在1.9米以内，可适配标准商铺门洞、电梯轿厢的通行尺寸，设备进场安装时无需拆解主体框架，减少现场组装的工作量。框架主支撑型材采用1.5mm厚的冷轧钢板折弯成型，拼接处采用角码加螺栓的固定方式，相比焊接结构，运输过程中可采用扁平化包装，降低物流成本，现场组装时仅需使用常规扳手即可完成整体拼接，拼接完成后整体框架的侧向承重可达每米200kg，满载饮品状态下框架形变量小于1mm，可保证货道的运行精度。货道区域的绿色层板采用食品级喷涂工艺，涂层附着力达到一级标准，长期接触饮品冷凝水也不会出现掉漆、锈蚀问题，不会对存放的饮品造成污染。底部黄色区域为出货滑道的安装位，

　　滑道倾斜角度设置为15度，饮品出货时可依靠自身重力滑落到取货口，无需额外设置动力推送结构，降低设备的故障点，滑道表面粘贴低摩擦系数的耐磨贴片，减少饮品包装与滑道的摩擦阻力，避免瓶装饮品出货时出现卡滞。侧面蓝色区域为取货口的安装位，取货口设置防夹手挡板，挡板采用透明PC材质，用户可直观看到内部的饮品，同时挡板的开合力度设置为5N，儿童也可轻松推开，且挡板具备自动复位功能，可减少柜体内冷量流失，提升制冷模块的运行效率。在结构设计过程中，充分考虑了不同使用场景的适配性，框架所有外露边缘均做R3圆角处理，避免加工、安装、使用过程中出现划伤风险；所有螺孔位均采用翻边攻丝工艺，相比直接在薄板上攻丝，螺纹连接强度提升3倍以上，可承受多次拆装而不出现滑牙问题；框架整体做磷化防锈处理后再进行表面喷塑，可适应南方高湿环境、北方低温环境的使用需求，户外使用时框架的防锈年限可达5年以上。针对饮品售卖设备的运维需求，框架内部预留了移动支付模块、制冷压缩机、硬币识别器等标准配件的安装点位，所有点位的安装尺寸均符合行业通用规范，可直接适配市面上主流的售卖机配件，无需二次改孔加工，大幅缩短设备的生产组装周期。
