丰田汽车品牌标识矢量轮廓造型

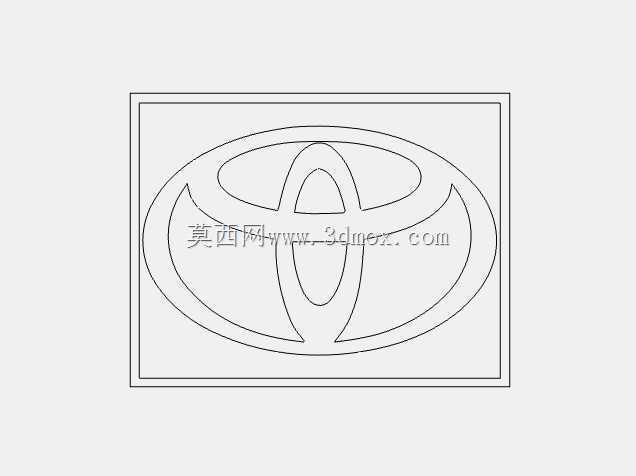

　　汽车品牌标识在整车外观件开发、展陈道具制作、售后装饰件加工以及自动化产线视觉定位环节都有明确的工程使用需求，这套丰田车标轮廓造型以平面矢量线框为基础，将外圆环、横向贯穿椭圆与纵向交叠椭圆三个核心视觉元素拆解为连续闭合曲线，线条走向严格贴合量产车标实物的比例关系，外圆环承担整体外边界约束，横向椭圆左右两端自然搭接在圆环内侧，纵向椭圆沿竖直方向贯穿横向结构，三个椭圆在视觉中心形成对称交叠，还原丰田标识经典的三重椭圆构成逻辑。

　　从实际使用场景出发，车标轮廓并非常规机械传动零件，没有配合公差、运动副或者载荷传递要求，但在工业落地中对轮廓精度、曲线光顺度和对称度有严格要求。整车前脸格栅装配场景里，车标需要嵌入格栅预留的安装沉台，轮廓外边界要和沉台侧壁保留均匀间隙，外圆环的曲率变化不能出现局部突变，否则注塑或者激光切割后边缘会出现折线拐点，装车后和格栅型面贴合时容易出现缝隙不均、边缘翘边问题。做展厅发光标识时，轮廓线会直接导入激光切割、水切割或者数控雕刻设备，切割亚克力面板、金属背板或者透光亚克力片，线框闭合性直接决定刀路能否连续走刀，若曲线存在断点、重叠线段，刀路会在断点处抬刀，切割面留下接刀痕，后期打磨抛光工作量大幅增加。

　　建模思路上优先采用对称约束搭建整体骨架，先绘制竖直中心对称轴，外圆环以中心为圆心绘制整圆，再分别绘制横向、纵向两个椭圆，横向椭圆长轴沿水平方向，左右端点与外圆环内侧顺滑衔接，纵向椭圆长轴沿竖直方向，上下弧度收窄形成标识中间的竖置椭圆造型，三者相交区域通过修剪命令去除多余线段，保留最终视觉可见的外轮廓加粗线条，所有曲线统一做曲率梳检查，确保相邻线段曲率过渡连续，没有尖角、反曲点。线条宽度按照实物车标的凸起边框比例设置，既可以直接作为二维切割刀路使用，也可以通过拉伸、凸台命令快速生成三维实体车标，后续追加拔模斜度、背面安装柱、定位卡扣等结构就能直接对接装饰件模具开发。

　　安装边界层面，整套轮廓以中心原点为对称基准，外圆最大外轮廓尺寸可根据不同装车位置等比例缩放：前脸中网车标通常外圆直径控制在120mm至180mm区间，后背门车标尺寸缩小至80mm至120mm，轮毂中心盖标识尺寸仅为50mm至65mm，缩放过程中三个椭圆的相对位置、线条宽厚比例全程锁定，不会出现拉伸变形、比例失调。背面安装结构可依托轮廓实体追加：小型轮毂标采用背胶粘贴，背面预留0.3mm深度的背胶贴合平面；中网车标背面增设2至3个十字定位卡扣，对应格栅上的预留卡接孔，卡扣间距随外圆直径同步调整，保证安装后标识中心与格栅中心重合，偏差控制在0.5mm以内；户外大型展厅标识则在轮廓背面焊接预埋螺栓，对接墙面钢架基础，螺栓孔位沿外圆环圆周均布，避开正面线条区域，不破坏标识正面视觉完整性。

　　在自动化产线视觉检测场景中，该标准轮廓还可作为视觉模板导入检测系统，摄像头采集整车下线时的车标图像后，和标准矢量轮廓做比对，快速识别车标是否装偏、漏装、表面划伤，轮廓的高对称度能有效提升视觉匹配的准确率，减少误判。做汽车周边衍生产品加工时，比如钥匙扣、车标装饰贴、定制脚垫刺绣图案，这套闭合线框也能直接导入刺绣机、激光打标机，无需重新描图，线条的光顺性保证刺绣针脚连续、打标边缘流畅，不会出现断线、毛边。整个造型没有多余冗余线段，图层划分清晰，外轮廓、内部交叠线条分层管理，设计人员可以根据不同工艺需求单独提取对应线条，无论是二维下料、三维凸台建模还是视觉模板搭建，都能快速适配，不用额外清理几何冗余。
