萨博9-5B235轻量化飞轮改装结构

　　这套飞轮结构面向萨博9-5车型B235动力总成的改装场景，核心目标是在保留原车离合器接合、曲轴输出与启动齿圈匹配关系的前提下，通过削减非承载区域质量来降低转动惯量。飞轮在发动机与变速箱之间承担储能、稳速、传递扭矩和配合离合器摩擦片压紧的作用，原车飞轮为兼顾低速平顺、耐久和制造余量，通常在盘体厚度、外缘质量和安装凸台上保留较多材料。对于追求油门响应的改装车辆，过重的飞轮会使曲轴转速升降变慢，换挡时同步过程拖沓，低速跟车与急加速之间的动力反馈不够直接。该结构将转动惯量从较高水平降至约0.9kgm²，减轻比例约三分之一，思路并不是简单减薄整片圆盘，而是在保证离合器压紧面、曲轴定位孔、螺栓孔圈和外缘启动齿圈区域刚度的基础上，对盘腹、辐板过渡区和背部空腔进行材料移除。

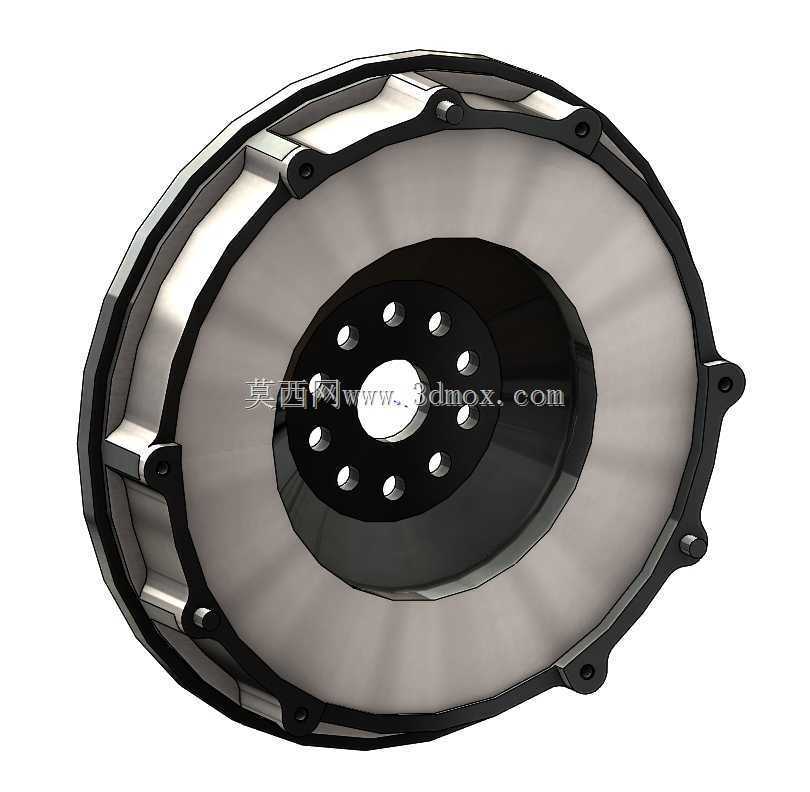

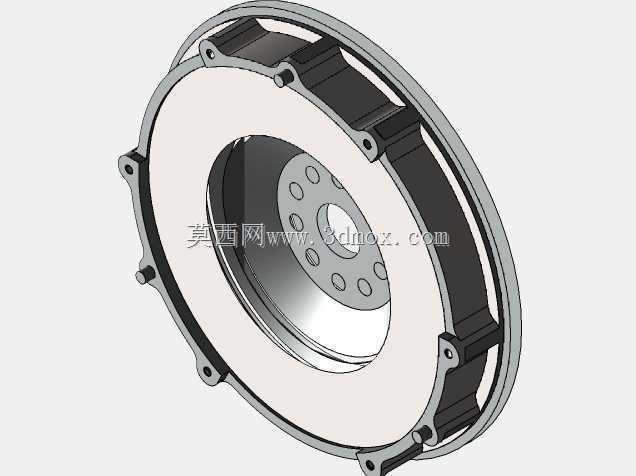

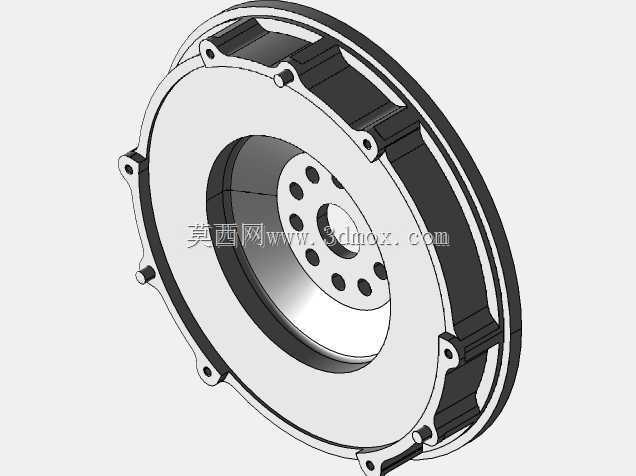

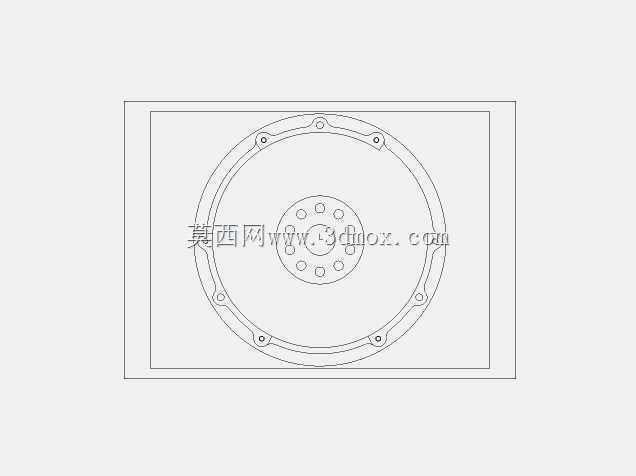

　　从外形上看，零件主体为圆盘式飞轮，中心设置与曲轴端匹配的定位孔和多颗固定螺栓孔，孔位围绕中心均布，便于装配时保证回转中心与曲轴轴线重合。中部黑色区域对应离合器盖、摩擦片和压盘配合空间，外圈较宽的银色环面承担热容量与摩擦接触功能，外缘保留齿圈安装边界，启动马达驱动时需要通过该齿圈带动曲轴旋转。盘体外侧分布有多个安装耳和螺栓孔，用于与离合器壳体周边部件或压盘组件形成确定连接。建模时需要重点控制中心孔与摩擦面的同轴度、离合器安装面的平面度以及螺栓孔分度圆位置，这些边界直接影响装车后的动平衡、离合器分离特性和高速振动表现。

　　设计过程中，盘体截面采用外缘较厚、中部逐步过渡的形式。厚外缘可以保留必要的转动储能能力，避免轻量过度导致怠速波动；中部辐板则通过曲面过渡和局部挖空降低质量。靠近中心的区域承受曲轴螺栓预紧力和扭矩传递，材料不能盲目削减，孔边需要设置合理圆角，减少应力集中。外圈摩擦区域需要保留足够厚度，因为离合器接合过程中滑磨产生的热量会集中在该区域，若热容量不足，长期半联动或频繁起步后容易出现翘曲、烧蚀和接合抖动。启动齿圈与飞轮本体的配合直径、齿宽和压装位置也应按原车边界保留，否则启动马达啮合角改变，可能出现打齿、啮合不到位或启动噪声。

　　安装边界方面，该飞轮必须围绕B235发动机曲轴端面、离合器片花键、压盘螺栓孔位和变速箱一轴长度进行校核。中心定位孔决定飞轮径向位置，端面贴合区决定轴向跳动；螺栓孔数量、孔径和分布圆不可随意更改。离合器摩擦面到曲轴后端面的轴向尺寸会影响压盘膜片弹簧的工作位置，若厚度偏差过大，可能造成分离轴承自由行程变化、离合器打滑或分离不彻底。外缘齿圈相对于马达小齿轮的位置也要保持在原车允许范围内，齿圈外径过大或过小都会影响启动啮合。

　　在实际改装应用中，轻量化飞轮更适合经常调整转速、希望提升换挡响应和加速跟随性的车辆。它不能替代离合器压盘、摩擦片和曲轴后油封等部件的检查，装车前还应与离合器总成一起做动平衡。模型结构可用于干涉检查、装配关系确认、机加工余量分析和改装方案讨论，尤其适合观察盘体挖空区域、螺栓孔布局、离合器配合面以及齿圈周边空间。对于结构工程师而言，重点不是追求极限轻，而是在转动惯量、怠速稳定性、离合器热容量、螺栓预紧刚度和启动可靠性之间取得平衡。
