汽车带胎面橡胶轮胎三维结构设计

　　这套轮胎三维结构围绕乘用车常规行驶工况展开，重点还原了带胎面花纹的外轮廓、胎侧弧形过渡以及与轮辋配合的内圈边界，可用于底盘布置校核、行走系统演示、维修培训场景和零部件结构方案沟通。实际装车时，轮胎承担整车承载、路面冲击缓冲、驱动制动力传递和转向侧向力支撑等任务，胎面花纹直接影响湿地抓附、排水路径、滚动噪声与磨损均匀性，因此建模时不能只把外胎处理成光滑圆环，而要把沟槽走向、花纹块分布和胎肩连续曲面一并表达出来。

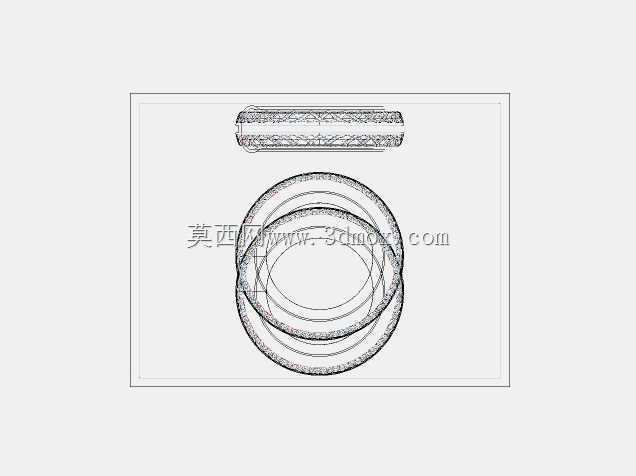

　　从结构思路看，模型先确定轮胎的环形主体，再依据轮辋安装直径约束内圈尺寸，保证胎圈位置能够贴合轮辋边缘；外侧则按照常见轿车轮胎的宽厚比例建立胎面弧面，使中部接地区域与两侧胎肩形成自然过渡。胎面花纹采用深浅变化的沟槽布局，纵向主沟负责沿轮胎周向快速排出接地面积水，横向及斜向细槽用于增加花纹块边缘咬合能力，胎肩区域保留较连续的橡胶实体，以兼顾转弯时的侧向刚度。这样的处理方式既能在视觉上区分轮胎与普通环形橡胶件，也能在结构评审中说明花纹对抓地和噪声的影响。

　　外形边界方面，轮胎外径、断面宽度、内圈装配直径和胎侧高度需要与悬架跳动空间、翼子板包络、制动盘外径以及转向极限位置共同校核。若轮胎断面过宽，满打方向或悬架压缩时可能与轮罩内衬、减振器支座发生干涉；若外径偏差过大，还会改变车速表匹配、离地间隙和传动系统负载。模型中胎侧采用平滑圆弧收束，靠近胎圈处形成较厚的安装区域，这一位置在真实产品中对应钢丝圈和加强层，主要作用是把轮胎可靠压紧在轮辋上，防止充气后滑移或脱圈。

　　在工程应用中，该模型可放入整车总装环境中检查轮心位置、轮胎姿态和底盘件间隙，也可用于展示轮胎拆装关系。进行运动包络分析时，需要结合上跳、下跳、前轮转向和后侧倾等工况，观察胎面最外点、胎肩最高点以及胎侧最宽点是否侵入周边零件。对于制动系统热扩散而言，轮胎内圈与轮辋之间的空间还影响通风路径，模型保留了清晰的内孔轮廓，便于后续加入轮辋、制动盘、卡钳和转向节等部件后继续校核。

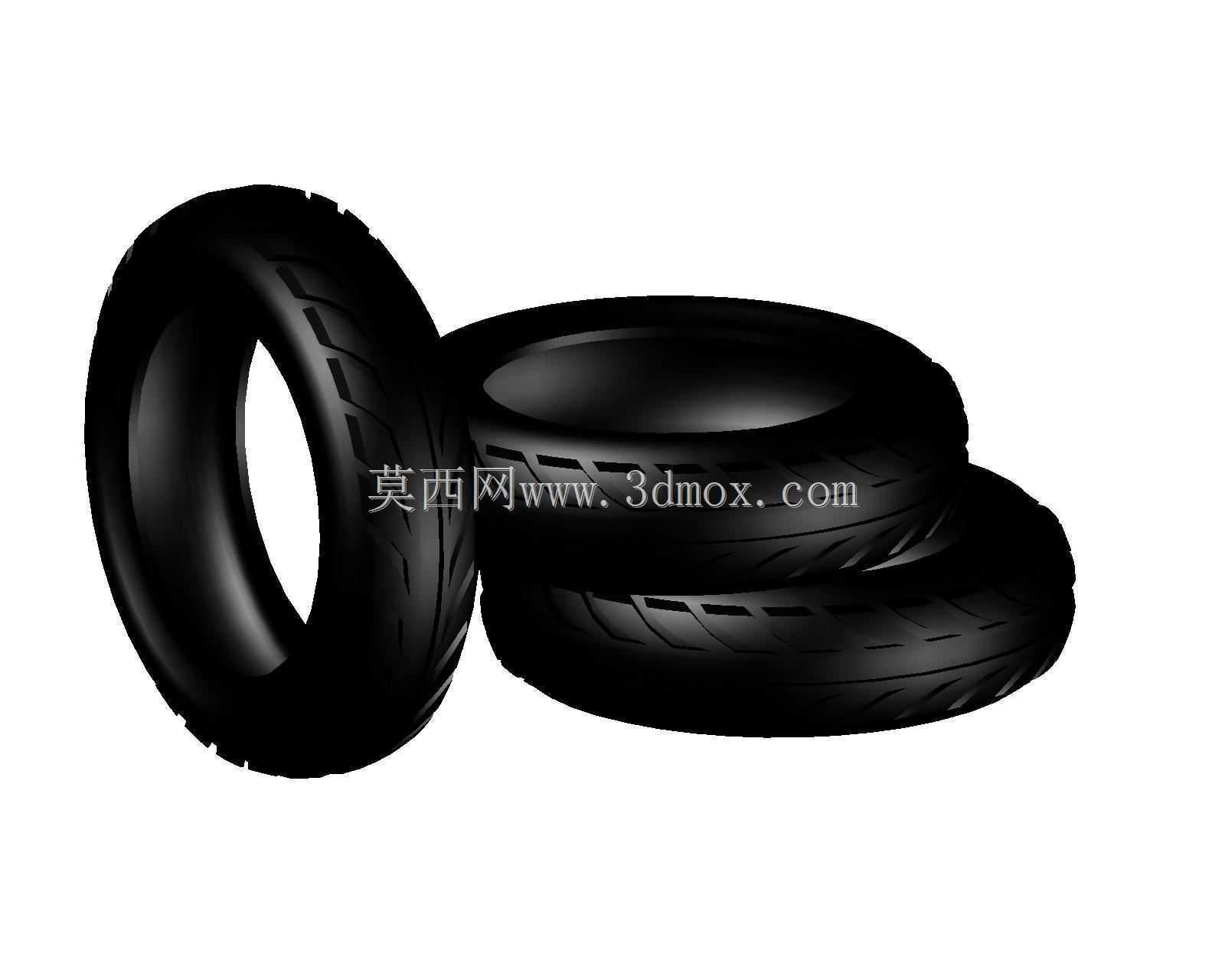

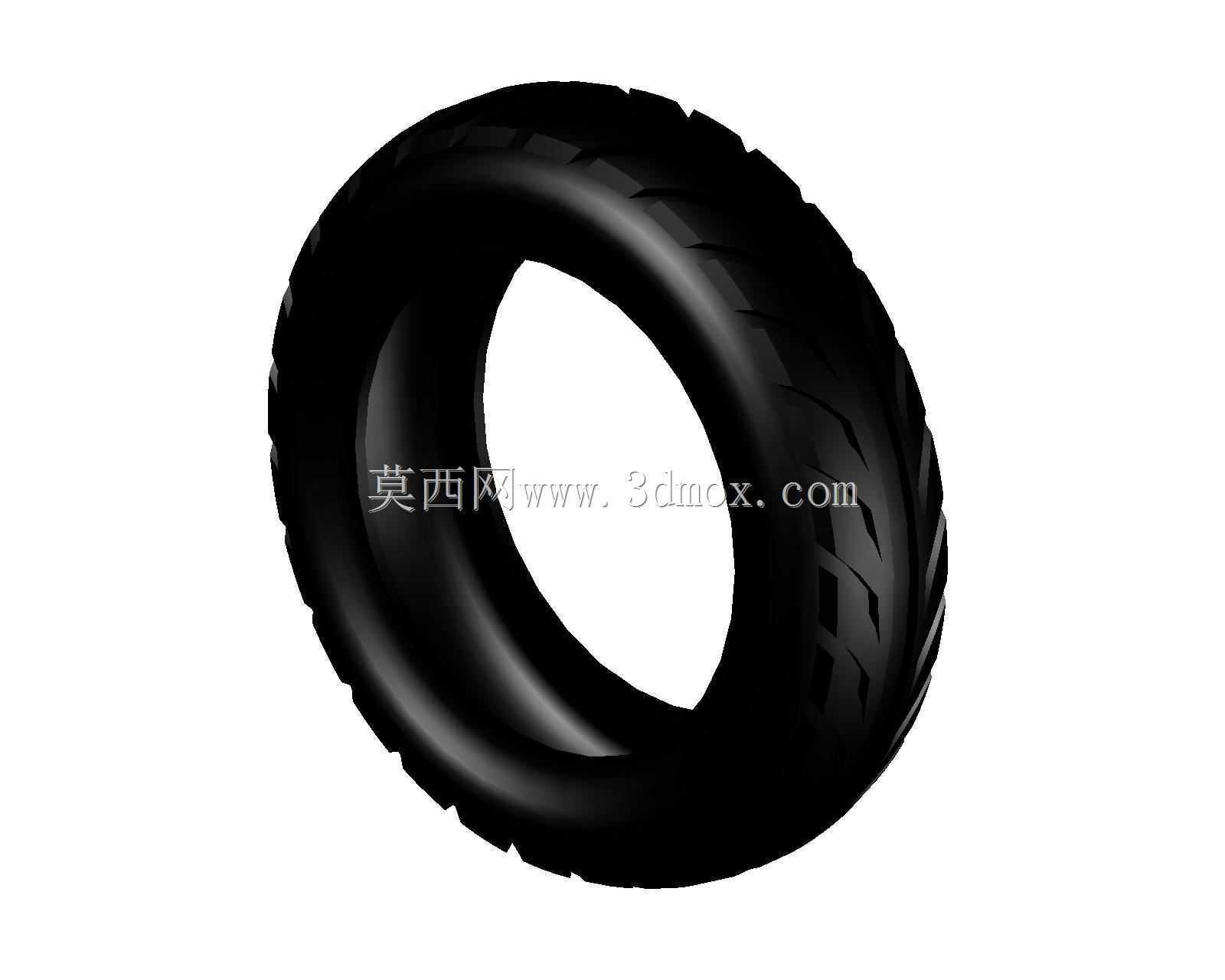

　　胎面部分的建模没有采用复杂细碎纹理，而是保留工程表达所需的主要沟槽和花纹块体积，这样在装配评审、剖切展示或轻量化场景中都更容易控制模型规模。胎体表面以黑色橡胶材质呈现，高光区域集中在胎侧和胎面弧顶，能够直观反映模具出型后的曲面连续性。沟槽底部与花纹块侧壁之间设置过渡，避免在三维结构中出现尖锐零厚度边界；胎肩花纹与胎侧曲面衔接处保持连续，有利于后续讨论模具分型、脱模方向和硫化成型工艺。

　　从使用功能看，轮胎不是独立工作的零件，它必须与轮辋、气门嘴、轮毂轴承、悬架和转向系统共同构成行走总成。模型在尺寸表达上突出了可装配关系：内圈圆柱面用于对应轮辋胎圈座，两侧胎圈圆角对应轮缘限位，胎面外径决定整车姿态，断面宽度决定轮腔布置。设计人员可以据此检查备胎舱容纳能力、轮拱间隙、防滑链安装空间以及四轮定位后的轮胎接地状态。对于教学或方案演示场景，该结构也能清楚说明轮胎为什么需要充气腔、为什么胎面要开设排水沟槽、为什么胎侧比胎面更柔韧。

　　整体建模保持了汽车橡胶轮胎的典型比例和功能特征，没有把重点放在装饰性细节上，而是把装配边界、花纹形态、胎侧过渡和行走系统空间关系作为核心。将其用于底盘概念设计时，可以快速验证轮胎规格对整车通过性、转向空间和外观姿态的影响；用于零部件展示时，又能通过胎面沟槽和环形胎体让观看者直接理解产品的实际用途。
