Jeep越野乘用车简化结构三维造型

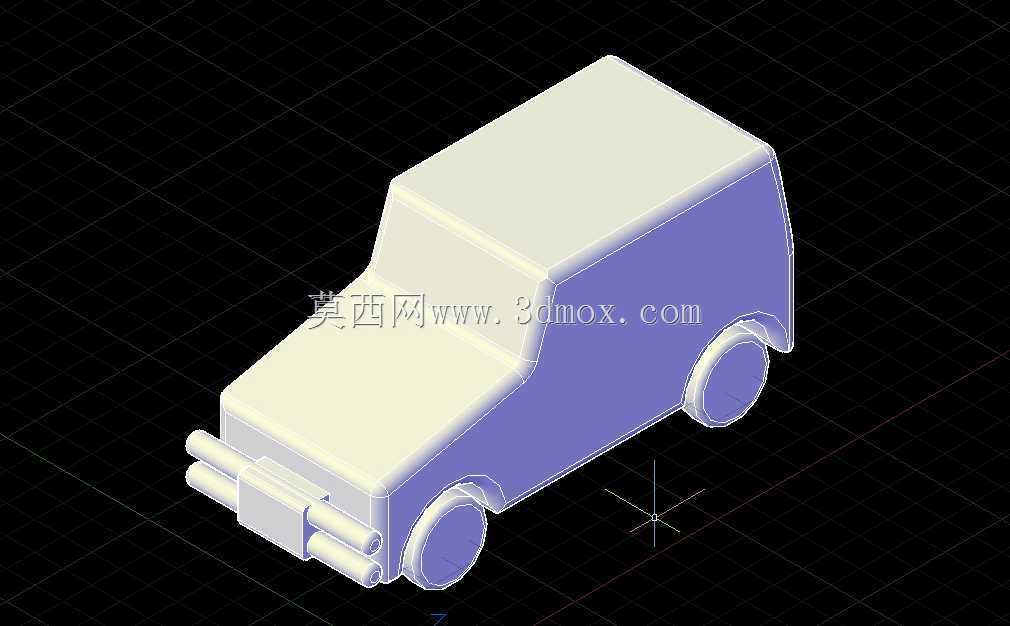

　　该造型围绕轻型越野乘用车的外观与基础结构展开，采用简化实体方式表达Jeep风格车辆的车体轮廓、乘员舱、车头防护件、车轮及轮拱关系，适合用于机械制图教学、整车概念方案沟通、结构认知训练以及小型展示场景中的车辆三维布置。模型没有追求复杂曲面和内饰细节，而是把注意力放在工程表达中最容易被忽略的空间边界上：车头长度、座舱高度、货厢或后部舱体延伸、车轮直径、轮距与车身包覆之间的比例关系都被明确建立，便于设计者在后续细化时判断底盘、悬架、动力单元和外覆盖件的大致占位。

　　从实际用途看，这类简化车体可作为越野设备布置的承载对象。例如在野外作业、巡检、救援或教学演示中，车辆需要在前部预留绞盘、防撞杠、辅助灯具或拖挂接口的位置；模型前部以并列圆柱和块状防护结构表现保险杠区域，能够直观提示设计者关注车头突出量、接近角以及外部附件安装面。若后续进入详细设计，可在该区域补充安装支架、螺栓孔位、拖钩座和雷达或灯具避让空间，也可根据不同使用场景替换为管式防撞杠、平板推铲或救援绞盘总成。

　　车身部分采用方正而略带倾斜的舱体造型，前风挡区域通过斜面过渡，车顶与侧围形成连续封闭体。这种处理方式有利于在概念阶段快速评估乘员头部空间、侧窗布置、车门开启范围以及车顶载荷安装区域。越野车在实际应用中常需要车顶行李架、射灯、帐篷或通讯设备，车顶平面的长度和宽度直接决定附件固定导轨的布置边界；侧围高度则影响踏板位置、上下车便利性以及车身与车轮之间的间隙。模型将轮拱附近的车身包覆做成圆弧过渡，虽然未建立独立悬架零件，但轮体与车身的相对位置已经能够用于校核转向跳动、轮胎包络和挡泥板区域的最小间隙。

　　车轮以简化圆柱轮体表达，重点不在轮胎花纹，而在轮胎外径、宽度以及轴心高度。对于越野乘用车，轮胎尺寸影响离地间隙、通过性、转向几何和翼子板开口。设计初期若只关注外观而忽略轮组边界，后续很容易出现轮胎与轮眉干涉、悬架跳动量不足或前轮转向角受限的问题。该模型把四个车轮置于车身四角附近，短前后悬的布局符合越野车辆对接近角、离去角和纵向通过角的需求；前部保险杠向外伸出，既形成视觉识别特征，也为碰撞缓冲和外挂设备提供实体参考。

　　建模思路上，整体以基础体素拼合为主，通过块体拉伸、圆柱阵列、倒角过渡和布尔合并得到连续车体。这样的结构树简洁，修改效率高：调整轴距时可移动前后轮组并拉长下部车身；更换轮胎规格时只需替换轮体直径和宽度，再反向检查轮拱开口；改变车辆用途时，也可将后部封闭舱体改为皮卡货厢、救援设备舱或工具承载平台。对于三维初学者，这种方式能训练从实物到几何特征的抽象能力；对于工程人员，它则提供了一个低复杂度的整车包络，可在自动化产线、运输货架、停车设备、仿真场景或装配演示中作为占位资产使用。

　　外形边界方面，模型呈现出典型小型四驱车的紧凑比例：车头防护件位于最前端，车身侧面保持平直，座舱顶部为最大高度区域，车轮下缘构成整车最低支撑面。安装与布置时应重点保留前轮前方保险杠的安全距离、车轮外侧与车身侧面的包覆差、车顶附件上方的操作空间，以及车辆底部与地面之间的通过间隙。若将其放入车库、升降机、牵引装置或运输固定系统中，还需以轮胎接地点、前后轴中心和车身最外轮廓作为基准，补充牵引钩位置、固定绑带路径和周边设备避让距离。

　　整体来看，该作品不是以精密零件拆分为目标，而是强调车辆总体构型的可读、可改和可复用。它把Jeep越野车最具识别性的方正车身、圆形轮组、前部防护和高离地姿态压缩到一个轻量模型中，使结构设计人员能够在不被细节干扰的情况下讨论比例、边界和布置逻辑，也为后续加入底盘大梁、悬架、转向系统、动力总成以及外饰件提供了清晰的空间基础。
