4g63发动机进气反转适配法兰结构

　　在民用性能车动力改装、非道路小型内燃机进气系统重构的场景里，进气路径的走向调整往往受限于机舱布局、中冷器布置位置、节气门安装朝向的约束，这款适配4g63机型的进气反转法兰，就是为解决进气道换向对接需求设计的转接构件。实际装车或台架测试过程中，当需要将节气门从原厂朝向调整至反向布置，或是匹配大流量节气门、定制进气歧管时，原厂进气接口的安装孔位、密封面尺寸无法直接适配，该法兰作为中间转接件，可在不改动缸盖进气端本体、不破坏原厂密封面的前提下，完成进气路径的换向对接，避免了对缸盖本体进行铣削、扩孔这类不可逆的改装操作，大幅降低进气系统改造成本与后期密封失效风险。从功能特性来看，该法兰属于平面密封类转接构件，

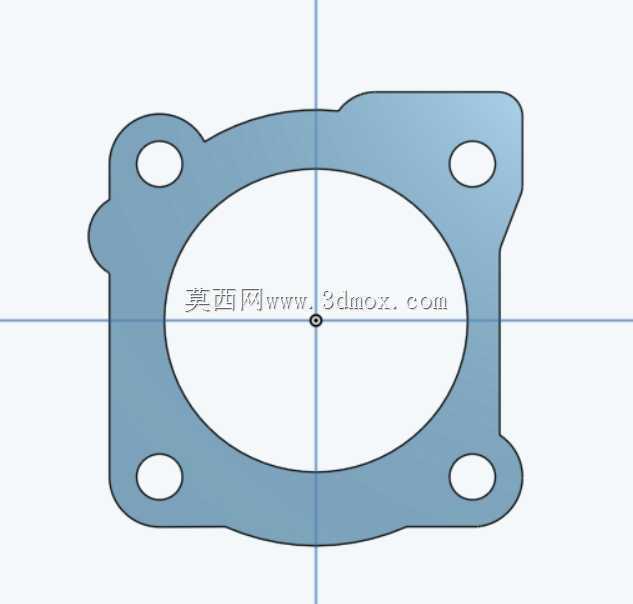

　　核心作用是实现两侧不同安装朝向的进气接口刚性连接，同时保证进气通路的密封性能，避免未经过滤的空气从接缝处进入进气道造成发动机异常磨损。设计过程中首先锁定了4g63机型缸盖进气端的安装基准：中心大圆孔为进气流通通道，孔径完全匹配原厂进气道内径，避免转接位置出现进气截面突变影响充气效率；四个角位的安装孔位完全对齐原厂缸盖侧的螺栓固定点，孔位公差控制在±0.1mm范围内，保证安装时螺栓可顺利穿入，不会出现错位别劲导致的密封面压合不均问题。考虑到进气反转后的安装需求，法兰的外轮廓做了异形切边处理，既避开了周边的气门室盖固定螺栓、水温传感器接头等干涉部件，又尽可能减少了法兰自身的重量，不会给进气端连接结构增加额外的负载。安装边界方面，

　　法兰厚度控制在适配常规密封垫片的压缩量范围内，安装后不会改变进气道的总长度，避免因进气谐振腔长度变化影响发动机的动力输出特性；四个安装孔的沉头深度匹配原厂螺栓的螺纹啮合长度，保证螺栓拧紧后可达到规定的预紧力矩，不会出现螺纹滑牙、压合力不足的问题。法兰的密封面采用平面度0.05mm的加工精度要求，两侧均可匹配常规的石棉密封垫或是金属复合密封垫，在进气系统负压工况下可保证可靠密封，不会出现漏气导致的空燃比异常问题。针对evo、RVR等搭载4g63机型的不同车型，法兰的外轮廓做了通用性适配，可兼容不同年款车型的机舱周边布局，不需要额外打磨修配即可完成安装；7螺栓的固定点位布局（含四个主固定孔与辅助定位点位）可保证法兰在长期受发动机振动、

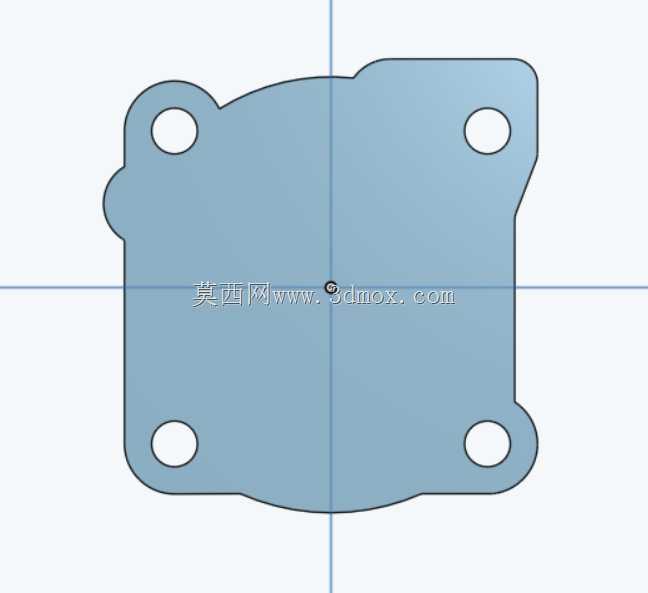

　　进气压力波动的工况下，不会出现移位、密封失效的问题。实际建模过程中，以缸盖进气端的中心轴线为建模基准，先绘制中心流通孔的截面轮廓，再根据周边干涉件的边界绘制法兰外轮廓，随后逐一确定各安装孔的位置坐标，所有孔位的位置度公差均参考原厂进气歧管安装法兰的设计标准，保证安装后的同轴度符合装配要求。不同于常规的等厚法兰，该法兰在靠近节气门安装侧的边缘做了微小的倒角处理，避免安装时割伤进气软管，同时也能在安装密封垫时起到导向作用，提升装配效率。在台架验证环节，该法兰可承受-70kPa的进气负压无泄漏，在发动机全负荷工况下，法兰位置的进气阻力与原厂连接结构基本一致，不会对发动机的充气效率造成负面影响；同时法兰自身的结构强度可满足发动机长期高转速运行的振动要求，不会出现开裂、变形等失效问题。
