十字轴式万向传动连接构件结构设计

　　在动力传输轴系的布局设计中，经常会遇到主动轴与从动轴轴线存在夹角、或是工作过程中两轴相对位置会发生动态偏移的工况，这类场景下刚性联轴器无法补偿角度偏差，强行使用会造成轴系附加载荷激增、轴承过早磨损甚至轴件断裂的问题，而本次设计的十字轴式万向传动构件，正是针对这类变角度轴系传动需求开发的连接部件。这类构件最早在车辆底盘传动系统中得到大规模应用，从传统燃油车的变速箱到驱动桥之间的传动轴连接，到工程机械、矿山设备的分动箱动力输出端，再到工业生产线中多工位变位设备的动力传递节点，只要存在两轴角度动态变化的传动需求，都能看到这类铰接式联轴器的应用。

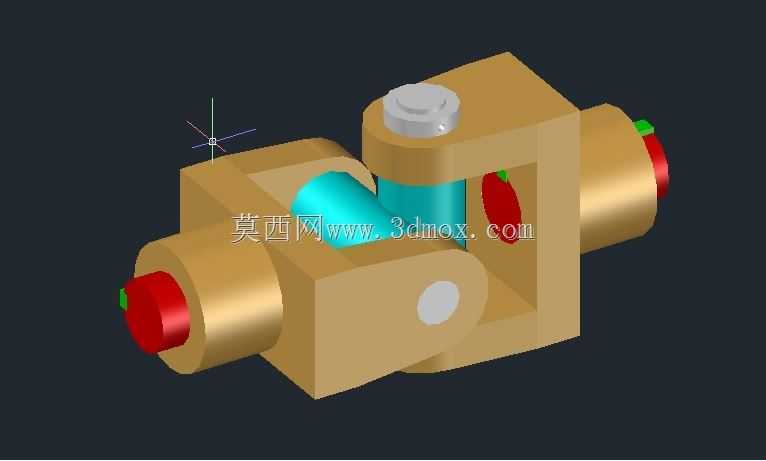

　　从结构功能来看，该构件核心通过十字形的中间铰接件实现两端轴叉的自由度释放，两端的轴叉分别与主动、从动轴端连接固定，十字轴的四个轴颈分别嵌入两个轴叉的安装孔内，配合轴套形成转动副，允许两轴在一定角度范围内自由偏摆，同时不会中断扭矩的传递路径。设计过程中首先要明确的是单节万向联轴器的传动特性：当主动轴以恒定转速转动时，从动轴的转速会存在周期性波动，波动幅度随两轴夹角的增大而提升，因此在夹角偏大、对转速平稳性要求高的工况下，通常会成对使用双节万向联轴器，通过中间轴的相位匹配抵消转速波动，而单节结构更多用在夹角小、对转速均匀性要求不高的传动节点。

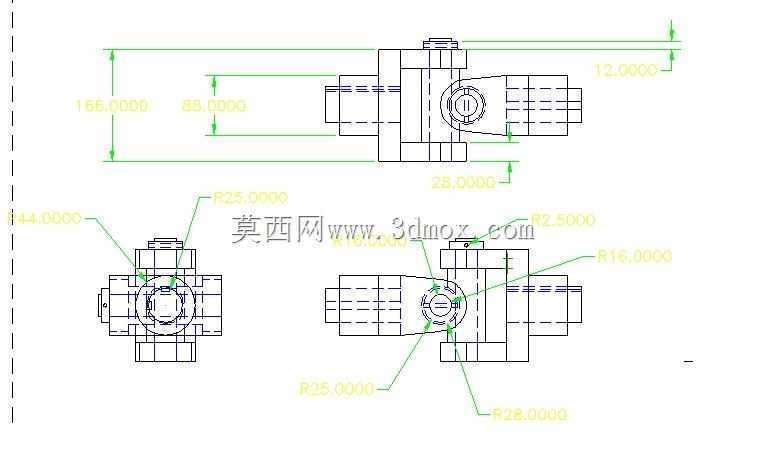

　　建模过程中首先确定两端轴叉的接口尺寸，轴端的圆柱连接段需要匹配对应轴径的安装公差，端面的定位销孔用于和轴端法兰实现周向固定，避免传动过程中出现打滑松脱。轴叉的叉耳部分需要做等强度设计，叉耳的厚度、安装孔的中心距直接决定了构件能够传递的最大扭矩，建模时需要根据额定扭矩计算叉耳根部的弯曲应力，避免应力集中导致叉耳断裂。中间的十字轴部分，四个轴颈的同轴度、垂直度是加工精度控制的核心，轴颈表面需要做硬化处理提升耐磨性，轴颈与轴叉孔之间预留的间隙需要匹配润滑脂的填充空间，部分工况下还需要在十字轴中心设计油道，方便后期维护时加注润滑脂，降低转动副的磨损速率。

　　安装边界方面，这类万向联轴器的允许偏角通常在15°到25°之间，设计选型时需要核算轴系工作过程中的最大偏角，避免超出构件的允许角度范围造成运动卡滞。轴向尺寸上需要预留一定的窜动间隙，补偿轴系工作过程中热胀冷缩带来的长度变化，避免轴向附加力传导到两端的轴承部位。外形上没有多余的突出结构，所有棱边都做了倒角处理，避免高速转动时产生风阻或是对安装维护人员造成剐蹭，两端轴头的防护端盖可以阻挡外界粉尘、水汽进入转动副内部，延长构件的使用寿命。

　　在实际设备选型过程中，不能只看额定扭矩参数匹配，还要结合工作转速、动态偏角变化频率、环境清洁度等因素综合判断，比如在矿山、砂石料场这类粉尘浓度高的工况下，需要选择带密封端盖的加强型结构，避免磨料进入转动副造成快速磨损；在高速传动的工况下，需要对整个联轴器做动平衡校正，避免高速转动时产生过大的振动影响整个轴系的运行稳定性。建模时所有配合面的公差都需要按照机械设计手册的推荐值选取，转动副采用间隙配合，固定连接面采用过渡配合，确保加工完成后构件能够灵活转动，同时不会存在过大的旷量，避免正反转切换时产生过大的冲击载荷。
