大众GTI车型通气块脱板结构设计

　　在乘用车辆动力舱附属部件的设计环节中，这类用于呼吸器外侧的挡板结构，往往是容易被忽略但直接影响部件防护可靠性的小尺寸结构件。日常车辆运行过程中，动力舱内的呼吸器组件需要保证通气顺畅，同时要避免行驶过程中溅起的泥水、路面扬尘直接附着在呼吸器外壳表面，长期积累造成通气孔堵塞，影响舱内压力平衡，这块脱板的核心作用就是在呼吸器外侧形成一道物理防护屏障，在不阻挡正常通气路径的前提下，阻隔外界飞溅的杂质直接冲击呼吸器本体。

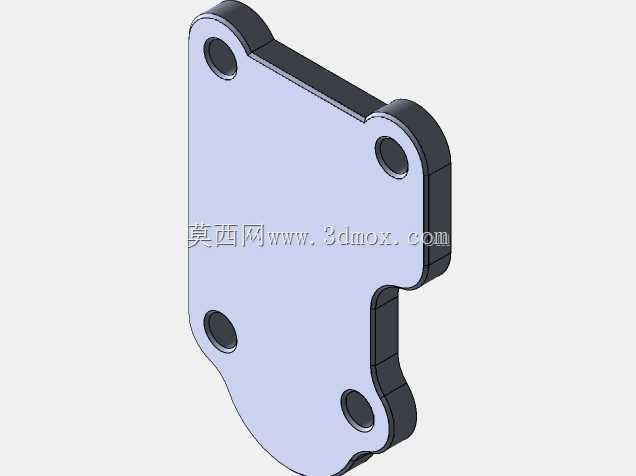

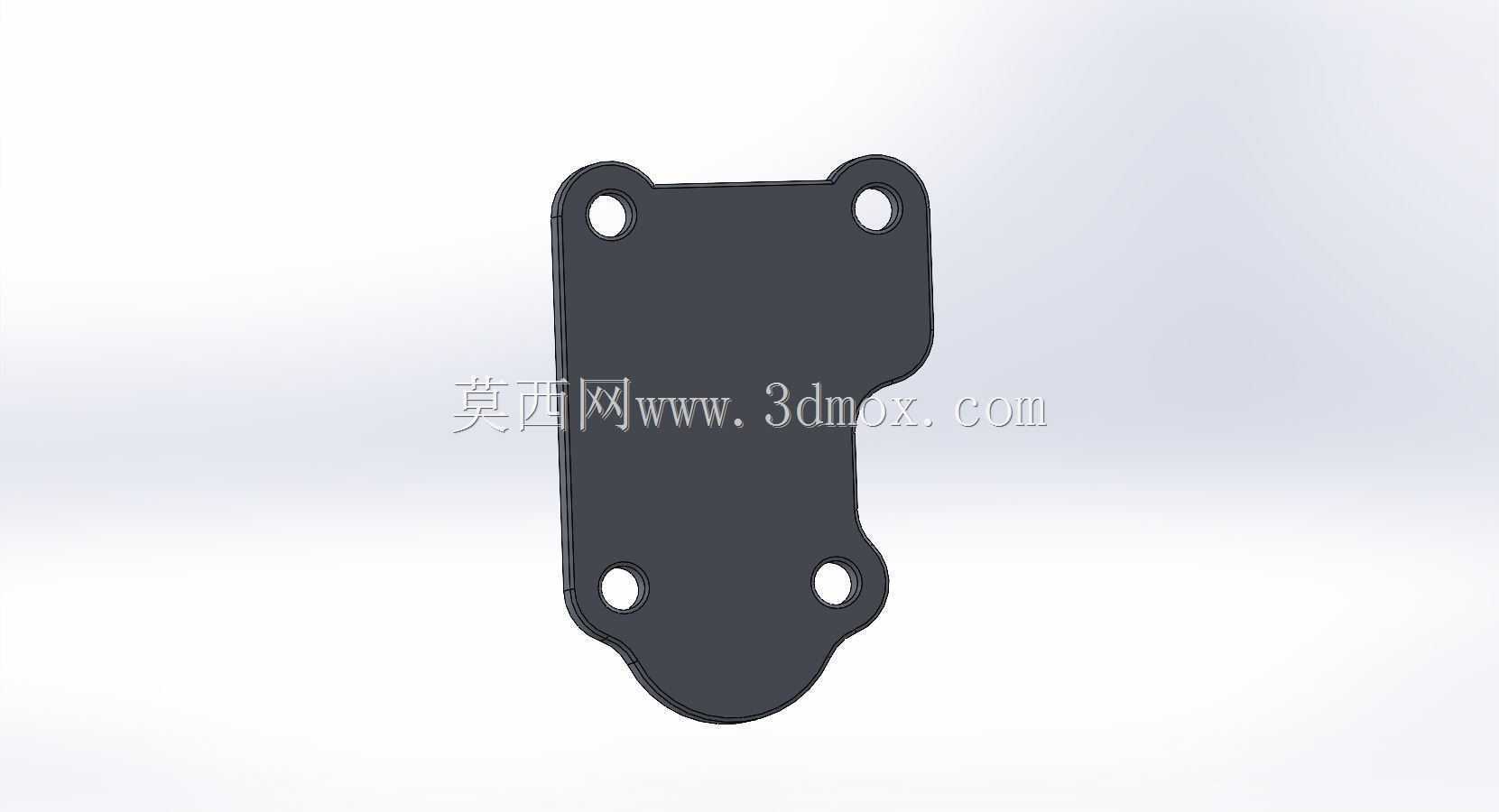

　　从实际安装场景来看，该部件布置在动力舱侧部靠近通气组件的安装位，整体轮廓完全贴合呼吸器外壳的外侧型面，没有多余的外伸结构，避免占用周边管线的布置空间。板体上的四个安装孔位采用对称式布局，两个孔位分布在板体上部的两个凸耳结构上，另外两个分布在板体下部的圆弧过渡端，孔位的中心距完全匹配呼吸器外壳上的预装螺柱位置，安装时不需要额外调整安装角度，直接对位卡入后即可通过紧固件完成固定，装配公差控制在合理范围内，不会出现安装错位导致的贴合间隙问题。

　　设计过程中首先考虑的是板体与呼吸器外壳的贴合度，板体的内侧面型面完全复刻呼吸器外壳的外侧曲面，保证安装后板体与外壳之间留有均匀的微小间隙，既不会因为过度贴合摩擦外壳表面造成防护层磨损，也不会因为间隙过大导致飞溅的杂质从缝隙处窜入呼吸器区域。板体的边缘全部做了圆弧过渡处理，没有尖锐的冲切棱角，一方面避免装配过程中划伤操作人员的手部，另一方面也防止车辆运行过程中板体边缘割伤周边的线束或橡胶管路。下部的圆弧收边结构完全顺着呼吸器外壳的底部轮廓延伸，能够对呼吸器的下部区域形成完整遮挡，刚好挡住车辆行驶时车轮带起的泥水向上飞溅的路径，这一区域也是日常行驶中最容易被杂质污染的位置。

　　从功能拓展性来看，该板体的基础结构预留了改装调整空间，如果后续需要加装呼吸器外接软管，只需要在板体对应位置开孔，加装软管固定接头即可，不需要重新制作整块挡板，板体的厚度选择兼顾了结构强度和轻量化需求，在车辆长期运行产生的振动环境下，不会出现板体共振开裂的问题，同时自身重量足够轻，不会给安装点位的螺柱带来额外的载荷负担。板体上部的两个凸耳结构做了局部加厚处理，因为这两个位置是安装时主要的受力点位，加厚处理可以避免紧固件拧紧时造成板体局部变形，保证安装后板体整体保持平整，不会出现局部翘曲导致的防护缝隙。

　　在实际装车验证的场景下，该挡板能够覆盖呼吸器外壳90%以上的外露直面区域，只在通气需要的位置预留对应的气流通道，不会对呼吸器的正常通气功能造成任何阻碍。日常雨天行驶或者经过积水路段时，前轮带起的水花会被挡板直接挡住，不会直接冲刷到呼吸器的通气孔位置，大幅降低了通气孔被水渍、泥沙堵塞的概率，减少后续维护清理的频次。同时板体的材质选择适配动力舱内的高低温变化环境，不会因为夏季舱内高温出现材质软化变形，也不会在冬季低温环境下出现脆裂问题，长期使用的结构稳定性能够满足整车的设计寿命要求。

　　不同于其他外露的车身覆盖件，这类内置的小尺寸防护板不需要考虑外观装饰性，所有的结构设计都围绕功能实现和安装便利性展开，没有多余的造型结构，每一处轮廓的弯折、每一个孔位的布置都对应实际的安装需求和防护需求。比如板体右侧的局部凸起结构，就是为了避开呼吸器外壳上的外接传感器接头，避免安装时板体压到传感器线束造成接头松动，这一细节结构是在初始设计阶段对照呼吸器总成的三维数模反复校核后确定的，保证安装时不会和周边任何部件产生干涉。
