福特PintoSOHC发动机排气法兰结构设计

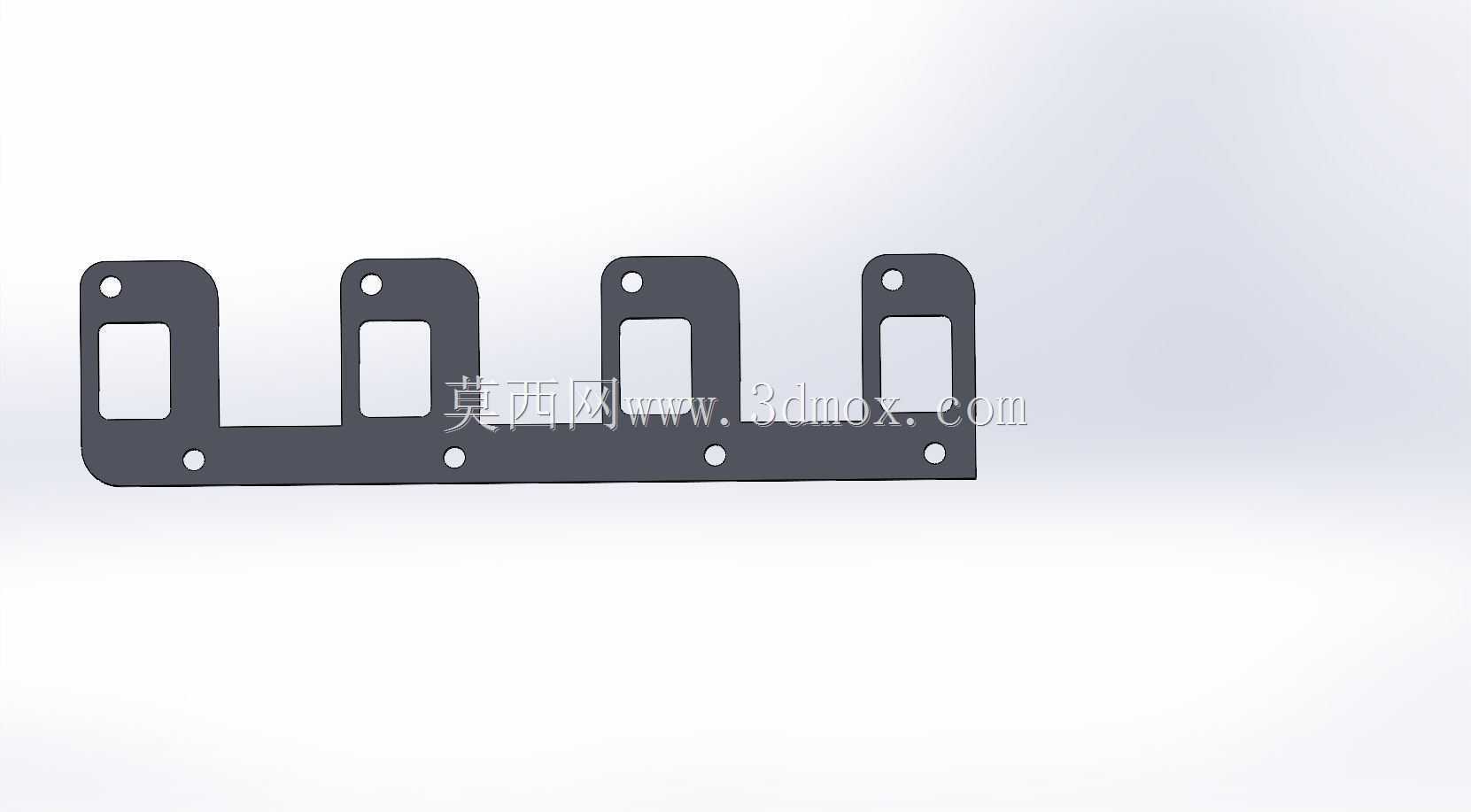

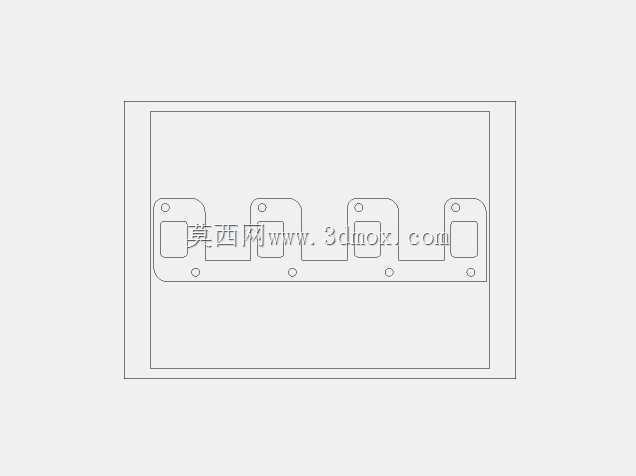

　　在小排量乘用车发动机进排气系统的改装与原厂替换件开发场景中，排气法兰作为连接气缸盖排气侧与排气歧管的核心密封、承载部件，其结构合理性直接决定了排气系统的密封性、振动抗性与长期使用可靠性。这款适配福特Pinto SOHC发动机的排气法兰，核心用途是为定制排气歧管的制作提供精准的安装匹配基准，解决改装件与原厂缸盖排气端口对位不准、密封失效的常见问题。从功能特性来看，该法兰采用一体式平板式结构设计，整体为等厚金属板材冲压或线切割成型的构型，沿长度方向均匀布置四个与气缸排气口对应的贯通窗口，每个窗口周边预留了独立的螺栓过孔位，同时在法兰整体的上下边缘、相邻气缸窗口之间也设置了多组安装固定孔位，既可以实现与缸盖排气端面的紧密贴合压紧，

　　也能为排气歧管的法兰对接侧提供足够的连接压紧力，避免高温排气工况下出现漏气、共振松脱的问题。在设计思路上，这款法兰完全遵循原厂缸盖排气侧的安装边界进行逆向匹配设计，首先保证四个排气窗口的形位公差与缸盖排气道出口完全对齐，不会出现排气干涉、流道截面积突变的问题，避免影响发动机的排气顺畅度；其次所有安装孔的孔位坐标、孔径大小都严格对应原厂缸盖的螺纹孔位置，安装时无需对缸盖进行二次打孔、攻丝等改装操作，直接替换原厂密封法兰即可适配定制的等长或不等长排气歧管。从安装边界来看，法兰整体为长条形扁平结构，四个凸起的安装耳位分别对应四个气缸的排气侧凸台，相邻耳位之间的下沉避让结构可以避开缸盖排气侧的加强筋、冷却水道外壁等凸起结构，

　　安装后法兰背面与缸盖端面完全贴合，无悬空、翘曲的风险；法兰厚度选取上兼顾了刚性与轻量化需求，既不会因为过薄导致螺栓压紧后出现形变，破坏密封平面的平面度，也不会因为过厚增加不必要的重量、占用排气侧过多的布置空间，给后续氧传感器安装、排气头段的布置留出足够余量。在实际改装应用场景中，这类法兰常被用于老旧车型的排气系统修复、性能改装场景，很多服役年限较长的福特Pinto车型原厂排气法兰会因为长期高温氧化、螺栓锈蚀出现密封面变形、腐蚀缺损的问题，直接更换这类匹配精准的法兰，可以快速完成排气歧管的定制焊接与安装，相比重新测绘制作法兰的方式，能大幅缩短改装或维修的周期，同时保证安装精度。在结构细节处理上，法兰的所有安装孔都做了去毛刺处理，

　　避免螺栓安装时出现卡滞、刮伤螺栓螺纹的问题，排气窗口的边缘也做了微小的倒角处理，既可以减少排气气流的边缘阻力，也能避免安装时划伤排气歧管接口处的密封垫片，提升密封可靠性。另外法兰的平面度控制在合理公差范围内，安装时配合对应的金属密封垫片，在发动机正常工作的高温、振动工况下，能长期保持稳定的密封性能，不会因为热胀冷缩出现密封面间隙，导致排气泄漏、排气噪音增大的问题。对于从事汽车排气系统改装、发动机零部件三维建模的从业者来说，这类法兰的结构设计可以作为四缸自然吸气发动机排气侧连接法兰的典型参考，其孔位布置、避让结构、窗口匹配的设计逻辑，也可以迁移到其他同类型直列四缸发动机的排气法兰设计工作中，减少前期测绘、校核的工作量，提升设计效率。
