简约单足站立式创意机器人结构设计

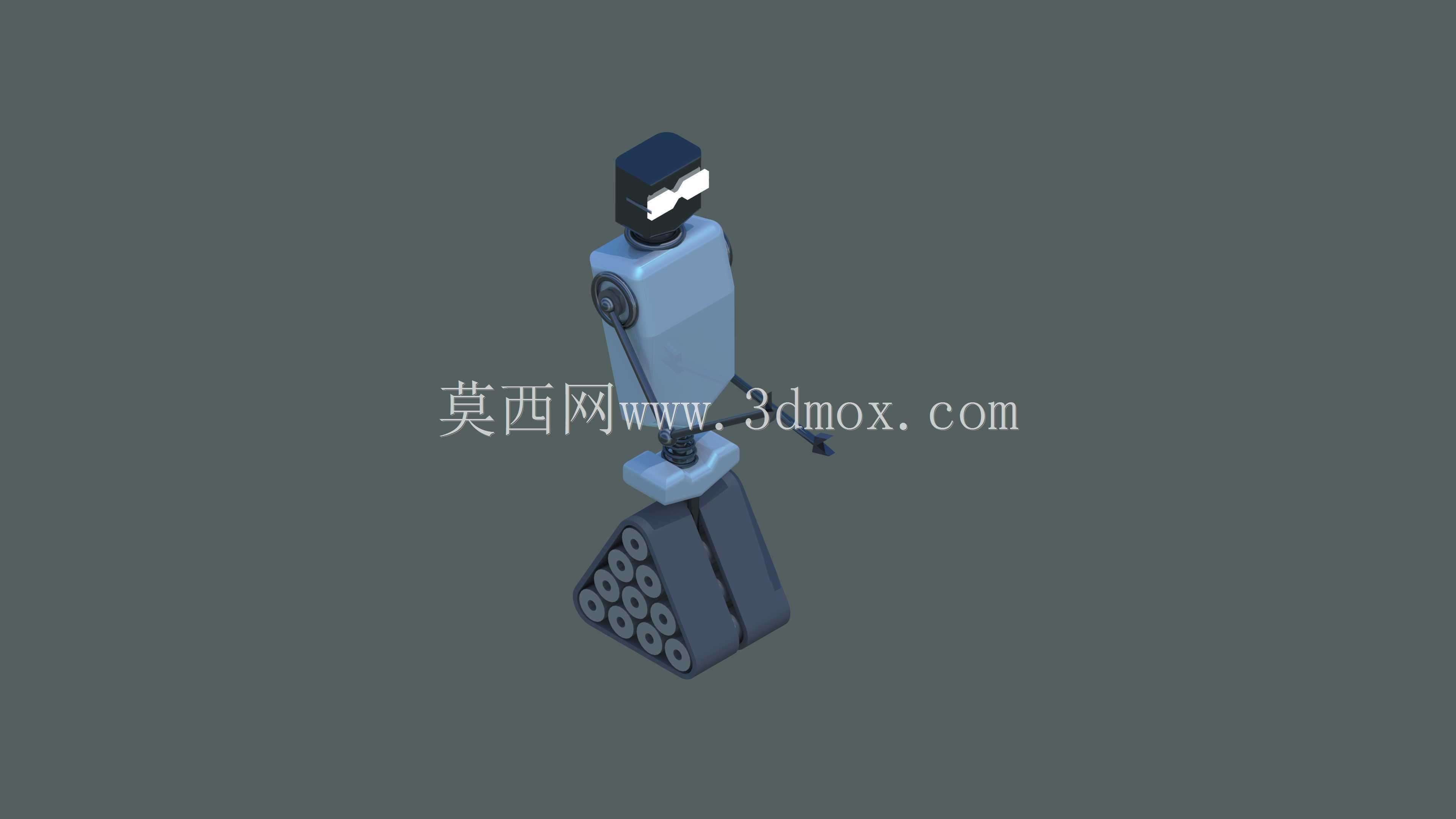

　　这款单足站立式机器人结构，最初的设计出发点是做轻量化的展示类机械载体，可适配科普展项互动、教学演示场景，也能作为小型文创机械摆件的结构基底，区别于常规轮式、双足行走机器人的设计逻辑，整体走极简结构路线，尽可能减少冗余传动部件，降低装配复杂度。从结构布局来看，整机采用三段式分层设计，最上方的头部模块集成了视觉模拟组件的安装位，预留了标准的传感器安装孔位，可根据实际使用需求加装红外感应、微型摄像模组，头部与躯干的连接部位采用微型转动副结构，可实现水平方向180度的转动调整，转动阻尼可通过连接处的预紧螺丝调节，避免出现松旷下垂的问题。躯干部分采用一体化的棱柱式壳体设计，内部预留了203060mm的电控安装空间，可容纳常规的微型控制板、

　　小型锂电池模块，躯干侧面预留了走线槽位，所有线路均可从壳体内部穿行，不会外露影响整体外观整洁度，躯干与下肢的连接部位设置了摆动关节，可实现前后方向25度范围内的倾角调整，适配不同摆放场景的重心调整需求。下肢支撑部分是整个结构的设计重点，区别于常规机器人的多足或轮式支撑，这款设计采用单柱式支撑加底部配重基座的结构，基座内部设计了多圈环形的配重安装槽，可根据整机实际搭载的配件重量添加对应数量的配重块，保证整机在静止展示状态下的重心始终落在基座支撑面范围内，不会出现倾覆问题，基座底部预留了三个M4的螺纹安装孔，可直接固定在展示台、工作台面上，进一步提升放置稳定性。手臂部分采用简化的杆式结构，肩关节处设置了转动轴，可实现上下摆动调整，

　　手臂末端预留了标准的连接件接口，可根据场景需求更换小型夹爪、指示牌、装饰配件等不同末端执行件，不需要对主体结构做额外修改即可适配不同的展示需求。从建模逻辑来看，所有零件均采用参数化建模方式，每个配合面都预留了0.1mm的装配公差，适合采用3D打印方式做快速原型制作，也可通过机加工方式制作金属材质的展示样机，所有转动关节处都设计了标准的轴承安装位，可选用微型深沟球轴承降低转动阻尼，提升关节转动的顺滑度，避免长期使用出现磨损松旷的问题。整机站立高度控制在220mm左右，基座最大直径为80mm，整体占用空间较小，适合放置在桌面、展柜等狭小空间内使用，结构上没有复杂的传动齿轮组，后期维护仅需要定期检查关节处的预紧螺丝松紧度即可，

　　维护成本极低。在实际应用中，这类简化结构的机器人模型可作为机械结构教学的演示案例，帮助初学者理解关节转动、重心配平、模块化设计的基本逻辑，也可作为展项中的互动载体，加装语音模块、灯光模块后实现迎宾、展品介绍等功能，相比复杂的行走式机器人，这类静态展示加局部关节可调的结构，故障率更低，长时间连续运行的稳定性更好，不需要复杂的控制算法即可实现基础的展示功能，对于非工业级的应用场景来说适配性更强。设计过程中特意规避了异形曲面的大量使用，大部分结构件都采用规则的几何造型，一方面降低加工制作的难度，另一方面也让整体造型更具简约的机械质感，所有外露的连接螺丝都采用沉头孔设计，装配后螺丝端面与零件表面齐平，不会出现凸起影响外观的问题，零件之间的定位都采用止口定位方式，装配时不需要额外做对位调整，即可保证各部件的同轴度与位置精度，即便是没有太多装配经验的使用者，也可以快速完成整机组装。
