轮式移动带机械臂遥控作业装置结构设计

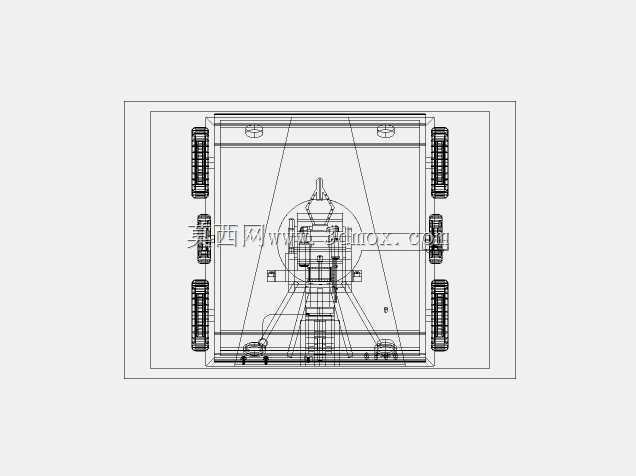

　　这套带多轴机械臂的轮式移动作业装置，核心适配狭小空间内的远程操控作业场景，常见于工业巡检、高危区域物料拾取、教学实训演示等工况，能替代人工进入存在辐射、高温、有毒介质泄漏风险的区域完成简单操作，也可作为自动化产线的柔性补位单元，在固定工位之间灵活转运小型工件、完成简单的插拔或夹持动作。从结构设计逻辑来看，整套装置分为移动承载底盘与上部作业机械臂两个核心模块，底盘采用六轮布局，两侧对称分布三组轮系，中间轮径略小于前后轮，这种设计能保证底盘在不平整的车间地面、存在微小坡度或接缝的通行面上保持足够的抓地力，避免单侧轮悬空导致的动力流失，底盘上表面预留了通用安装孔位，可根据实际作业需求加装传感器支架、物料载台或者辅助照明模块，

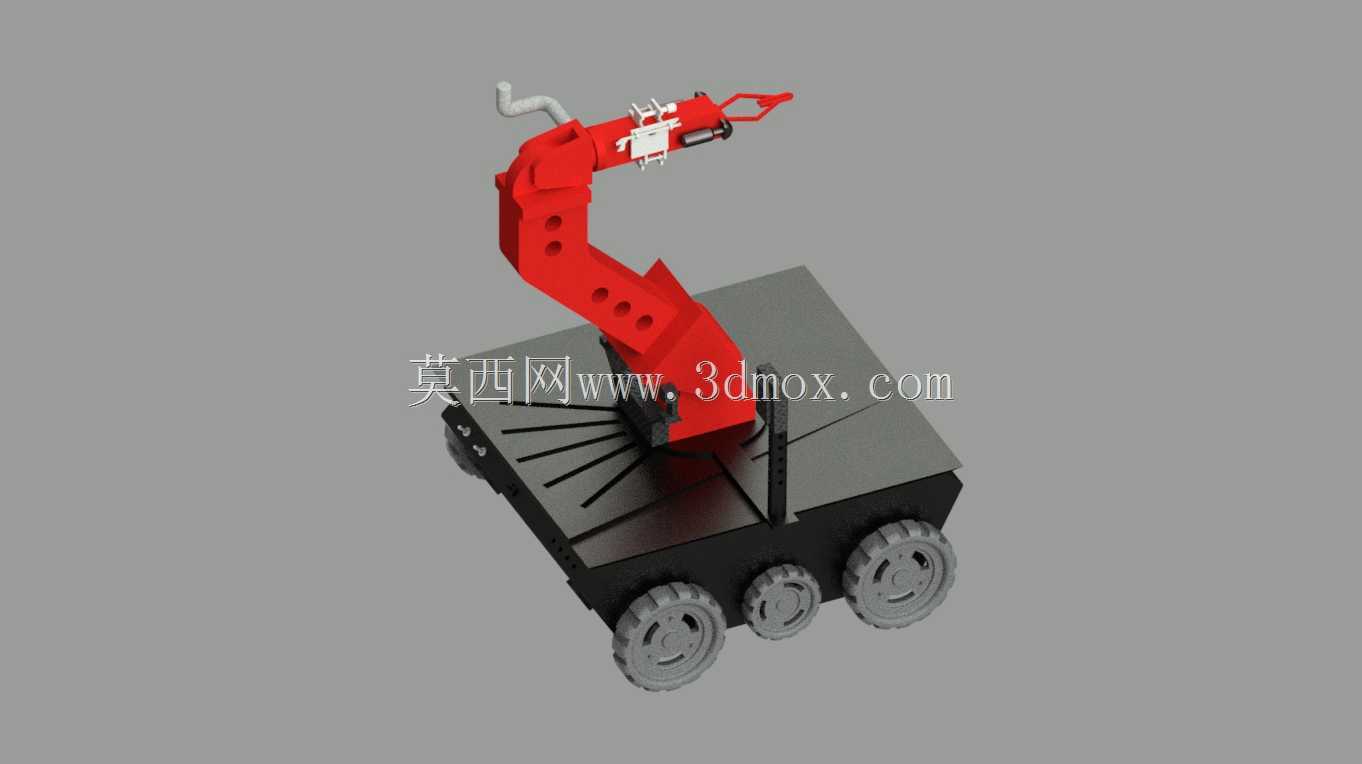

　　底盘内部预留的腔体用于容纳动力电源、驱动控制板与信号接收模块，腔体与上部机械臂的走线通过底盘中心的过线孔连通，避免线缆外露被行进路径上的障碍物剐蹭。上部的多关节机械臂采用弯折式臂体结构，臂身做了等距减重孔设计，在保证臂体结构刚性的前提下尽可能降低自重，减少底盘承载负担与关节驱动的负载，臂体最末端的执行端做了快换接口设计，可根据不同作业需求更换夹爪、吸盘、喷涂头或者检测探头，当前配置的夹爪为尖嘴式结构，适合夹持小尺寸的杆件、电子元器件或者异形小工件，臂体根部与底盘的连接位置做了回转支撑结构，可实现360度水平回转，配合臂身的多个俯仰关节，能覆盖底盘周边半径0.8米范围内的作业区域，作业高度范围从底盘上表面0.1米到最高1.2米区间，

　　完全覆盖常规工位的操作高度需求。在安装边界方面，整套装置收拢状态下的整体外廓尺寸控制在长0.6米、宽0.5米、高1.1米以内，可顺利通过宽度0.7米以上的通道，能进入常规设备之间的检修间隙完成作业，底盘的离地间隙设置为30毫米，可越过高度不超过20毫米的地面凸起或者线缆槽盖板，不会出现底盘剐蹭地面的情况。设计过程中针对轮系的传动间隙做了补偿结构，每个驱动轮的传动端都设置了张紧调节位，可在长期使用出现磨损后调整传动带或齿轮的啮合间隙，保证行进的精准度，避免遥控操作时出现走偏或者定位误差过大的问题；机械臂的每个关节位置都设置了硬限位块，防止关节超行程转动导致的线缆拉扯或者结构碰撞，臂体内部的走线全部采用拖链防护，

　　在关节反复转动的过程中不会出现线缆弯折疲劳断裂的问题。从实际应用的适配性来看，这套装置不需要对现有作业场地做大规模改造，不需要铺设轨道或者定位标识，仅依靠遥控操作就能完成移动与作业动作，适合在临时作业场景、非固定流程的作业任务中使用，比如设备突发故障后的应急巡检、仓储区域的零散物料拾取、实训教学中的机器人原理演示等场景，相比固定安装的工业机械臂，它的部署灵活性更高，投入成本更低，对使用场地的要求更小；相比普通的遥控移动小车，它增加了多自由度作业臂，不再局限于巡检或者运输功能，能完成实际的操作动作，拓展了移动遥控设备的应用边界。在结构细节处理上，臂体与底盘的连接位置做了密封处理，可阻挡车间内的粉尘、切削液飞溅进入关节回转部位，延长设备的维护周期，轮组采用橡胶材质外圈，在行进过程中能起到缓冲减震的作用，同时不会刮伤车间的环氧地坪地面，底盘的边角位置全部做了圆弧过渡处理，避免在狭窄空间内通行时剐蹭周边设备或者人员。
