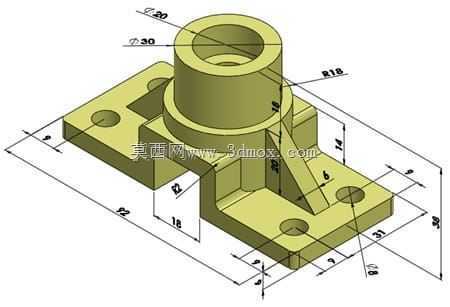

带肋板立式套筒安装支座结构

　　该零件属于设备支撑与定位类基础构件，整体由底部矩形安装底板、中部立式空心套筒以及连接二者的三角形加强肋板构成，在自动化生产线、小型工装夹具、检测台架以及通用机械设备中承担轴类零件穿装定位、立柱导向支撑、功能模块承载固定的作用。实际产线场景里，这类支座常布置在设备台面的基准安装位，套筒内孔可穿过导向轴、调节螺杆或者小型定位芯轴，底板通过四个角的沉孔与机架台面锁附，肋板则抵消套筒受侧向载荷时产生的弯曲力矩，避免立式筒体在长期往复受力后出现根部开裂、安装位偏移的问题。

　　从结构设计逻辑来看，底部底板采用对称矩形布局，两端各设置两个安装通孔，孔位沿底板长度方向对称分布，保证锁附后四个紧固点受力均匀，不会出现单侧翘曲；底板与套筒衔接的位置做了加厚凸台过渡，既增大了筒体和底板的接触焊接/加工结合面积，也减少了截面突变带来的应力集中。中部套筒为同轴空心阶梯结构，上端内孔孔径小于下端内孔，可形成轴向限位台阶，穿入的轴件或者衬套落到台阶面即可完成轴向定位，不需要额外加装限位卡环；筒体外圆和底板顶面之间布置两块对称三角形肋板，肋板一侧贴合筒体外壁、一侧贴合底板上表面，将筒体承受的径向偏载直接传递到底板整个安装平面，相比无肋的悬臂筒体结构，抗倾覆能力提升数倍。

　　尺寸边界方面，底板总长度方向标注尺寸为51，宽度方向为30，底板厚度为6，底板两端安装孔的中心距沿长度方向为42，孔位距离底板侧边的边距为4.5，安装孔直径为6，可适配M5规格的内六角紧固螺栓；立式套筒总高度从底板底面算起为37，套筒上端外圆半径为18即外圆直径36，套筒上端内孔直径20，下端内孔直径30，筒体和底板衔接的凸台根部圆角为R3，肋板厚度为6，肋板沿筒体径向延伸至底板内侧区域，不会超出底板外轮廓，安装时相邻部件不会和肋板发生干涉。

　　建模过程中优先以底板底面为装配基准面绘制草图，先拉伸生成底板实体，再在底板中心位置同轴拉伸套筒主体，之后在内腔切除两级阶梯孔，随后在筒体两侧绘制三角形肋板草图并双向拉伸生成加强筋，最后对所有锐边做工艺倒角、对安装孔做沉孔切除，完整还原零件的加工工艺特征。这类支座在实际选型时，可根据穿装轴的直径调整套筒内孔尺寸，根据设备承载需求增减肋板厚度或者加高筒体，底板的孔位也可以适配不同机架的安装螺孔间距做参数化修改，既能作为独立支撑座使用，也可以作为工装组件里的定位基座，在小批量非标设备设计中复用性很强，零件结构没有复杂曲面，常规铣削加工即可完成全部工序，毛坯选用方块型材下料后一次性装夹就能完成底板、套筒端面和孔位的加工，工艺性良好。
