斜臂支座类机械零件第一角投影视图

　　该零件属于典型的斜臂式支撑支座结构，在各类工装夹具、小型设备机架、检测工位辅具以及非标自动化设备的连接支撑环节中十分常见，这类支座的核心作用是在底部安装基准与顶部回转安装位之间形成刚性传力路径，同时通过斜向肋板的布局抵消悬臂载荷带来的弯矩，避免支撑部位在长期受载后出现变形偏移。

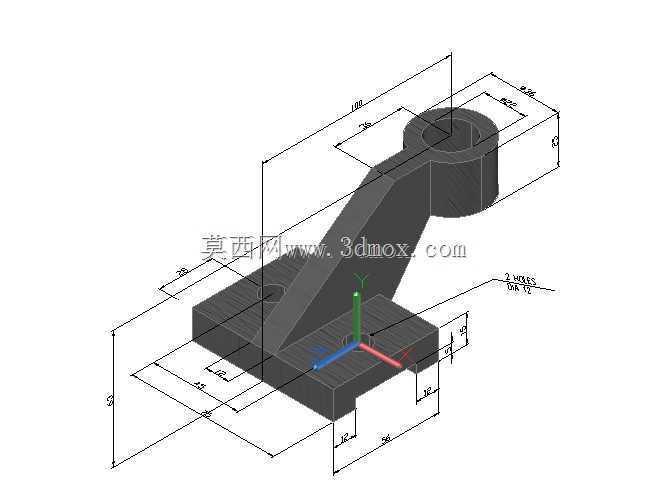

　　从结构布局来看，零件底部为带双侧下沉安装槽的矩形基座，基座底面为整个零件的安装定位基准，两侧的槽位可直接嵌入设备工作台的T型槽内，配合锁紧螺栓完成快速固定，也可在槽位内穿装压紧件，将支座整体锁附在安装平台上；基座上预留的两组安装孔位孔距经过匹配校核，安装时无需额外扩孔调整，即可适配常规工业工作台的孔位排布，基座的厚度经过刚性校核，在承受上部偏载时底面不会出现翘曲，保证安装平面的平面度始终符合装配要求。上部的圆筒状铰接座是该零件的功能端，内孔可穿装转轴、铰接销或者导向轴，既可以作为摆动机构的固定铰支座，也可以作为轴类零件的支撑座使用，圆筒的壁厚满足径向承载要求，在轴件传递径向载荷时不会出现孔壁变形，圆筒端面的加工余量预留合理，后续精加工后可保证端面与内孔轴线的垂直度，满足铰接件转动时的同轴度要求。

　　连接基座与顶部圆筒的斜向支撑臂采用变截面过渡设计，从基座位置向上逐步收窄延伸至圆筒侧壁，臂体与基座、圆筒的交接位置全部做了圆角过渡，避免直角交接处出现应力集中，在承受冲击载荷或者交变载荷时，交接位置不会萌生裂纹；斜臂的倾斜角度经过布局优化，在保证顶部圆筒安装高度的前提下，尽可能缩短了悬臂的力臂长度，让上部载荷可以沿着斜臂的轴向方向传递至底部基座，大幅降低了连接部位的弯曲应力，相比直臂加外置肋板的结构，这种一体化斜臂的布局重量更轻，同时整体刚性并没有损失，在移动工位或者需要频繁拆装的辅具场景下，操作人员搬运装配的劳动强度更低。

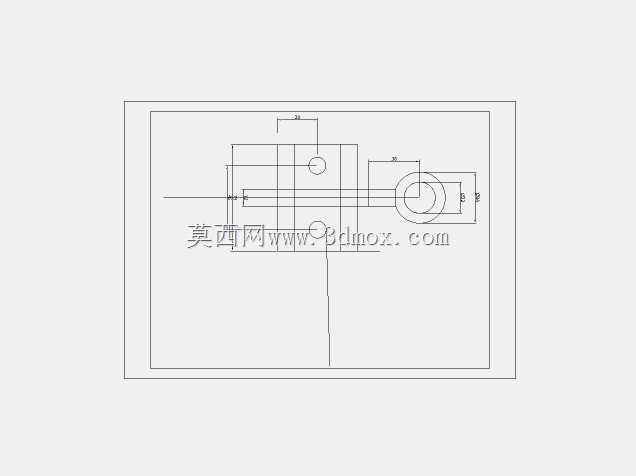

　　图纸采用第一角正投影法绘制，所有外形尺寸、安装孔位尺寸、孔径公差、圆角参数都在视图标注中完整呈现，建模过程中先以底部基座的安装平面为草图基准，绘制基座的外轮廓与安装槽、安装孔的定位尺寸，拉伸生成基座实体后，再根据顶部圆筒的中心高度与水平偏移距离定位圆筒的草图平面，绘制圆筒的内外圆轮廓拉伸生成筒身，最后通过凸台拉伸生成连接两者的斜向臂体，对所有交接棱边添加铸造圆角，对安装孔、铰接内孔的位置添加同轴度、位置度的工艺备注，完整还原零件的加工成型状态。

　　在实际设备装配场景中，这类支座常被用在小型摆动料架的铰接点位、手动压装机构的导向支撑位、检测设备的传感器安装支架底座处，底部的安装槽设计允许支座在工作台面上沿槽方向调整安装位置，适配不同工位的布局间距，顶部的铰接内孔可以配合铜套、轴承使用，降低转轴转动时的磨损，整个零件的外轮廓没有突兀的外凸结构，设备运行过程中不会和周边的运动部件发生干涉，安装边界清晰，在布局三维装配体时可以直接根据标注的总长、总宽、总高尺寸预留安装空间，不需要额外做干涉避让调整。零件的壁厚分布均匀，既适合采用铸造一体成型后再精加工配合面的工艺，也可以直接采用型材下料后焊接再机加工的方式制作，不同工艺场景下都可以参照该投影图纸完成生产，结构的工艺性表现良好。
