手动杠杆式板材压合成型工装

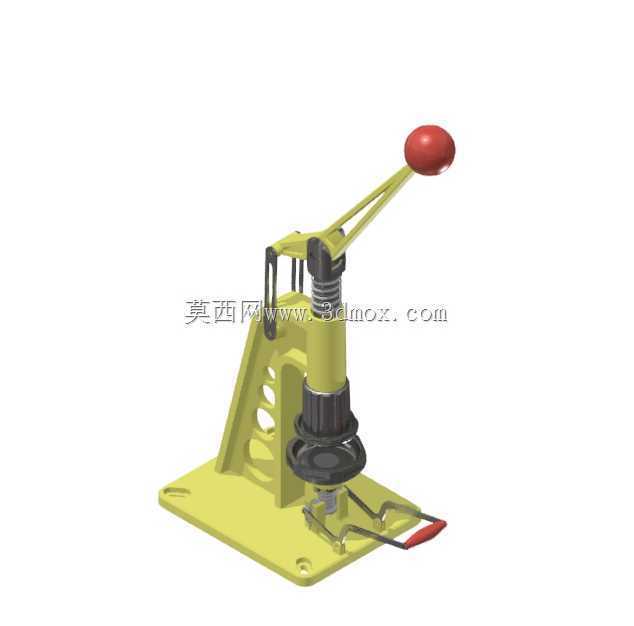

　　这套手动杠杆式板材压合成型工装，主要面向小批量钣金件、薄金属片、非金属板材的局部压合、折弯定型、冲切预压以及小件装配压紧场景，常见于五金加工车间的试样工位、电子元件引脚压装工位、小型皮具与塑胶片材裁切工位，也可作为教学实训中讲解连杆增力、弹簧复位机构的演示载体。设备整体采用立式悬臂布局，底部为整块带安装孔的方形承重底板，底板四角预留沉头固定孔，可直接通过螺栓锁紧在标准钳工工作台或专用机架台面上，安装边界控制在小台面范围内，不需要额外预埋地基，工位搬迁时只需松开四组固定螺栓即可整体转移，适配多品种小批量产线频繁换型的使用需求。

　　从执行逻辑来看，操作人员握持长臂末端的红色球形手柄向下施力时，力经由两根平行布置的传动连杆传递到中部的压头主轴，杠杆比经过多段铰点放大后，主轴末端的压盘可输出远大于人手直接施压的工作压力，足以完成0.1到2毫米厚度常见冷轧钢板、铝板的局部压印，或是薄塑胶、皮革片材的冲切成型。主轴中段套装的圆柱压缩弹簧在压合作业完成、操作人员松开手柄后，会自动将压头顶起复位，不需要额外手动抬升压头，既缩短了单件作业的操作节拍，也避免压头长时间压在工件表面造成工件表面压痕。压头与底板工作区之间预留了足够的开口空间，操作人员取放工件时手部可以轻松伸入，更换不同形状的压头、底模时，只需松开主轴末端的快拆锁紧结构，无需拆解整套连杆机构，换型时间可以控制在数分钟内。

　　结构细节上，两侧的立式支撑立板采用带减重孔的弯折焊接结构，在保证整体刚性、抵消压合作业时的侧向倾覆力矩的同时，尽可能降低了整套工装的自重，立板上的多道加强筋走向顺着压合力的传递路径布置，避免长期受载后立板出现外张变形。所有连杆铰接位置都采用销轴配合耐磨衬套的结构，长期高频往复摆动后铰接孔不会出现异常磨损失圆，维护时只需定期向铰接点加注润滑脂即可，没有复杂的液压、气动元件，不需要外接气源、动力电源，在没有配套动力管线的临时作业点也可以直接投入使用。底板工作区域还设置了可微调的工件定位挡块，针对不同外形的待加工板材，可以快速调整挡块位置来限定工件放入的坐标，保证每一件压合位置的一致性，降低人工对位的误差。

　　设计这套工装的三维结构时，首先需要校核长臂杠杆的力臂比值，在保证操作人员施力手感舒适、不会出现压不动情况的前提下，避免增力比过大导致压合作业时压力过载压伤工件；其次要验证主轴的直线导向长度，导向段过短会出现压头下行时偏摆，导致压合面受力不均，导向段过长则会增加不必要的整体高度；弹簧的选型需要匹配压头组件的自重，复位弹力既要能顺畅顶起压头，也不能弹力过大导致操作人员下压时额外费力。整机的外围运动件都做了行程限位，手柄下压到极限位置时会被支撑座上的限位块挡住，不会出现连杆机构越过死点造成卡滞的问题，操作安全性符合手动工装的使用要求。
