伊顿变速箱副轴安装固定支撑工装

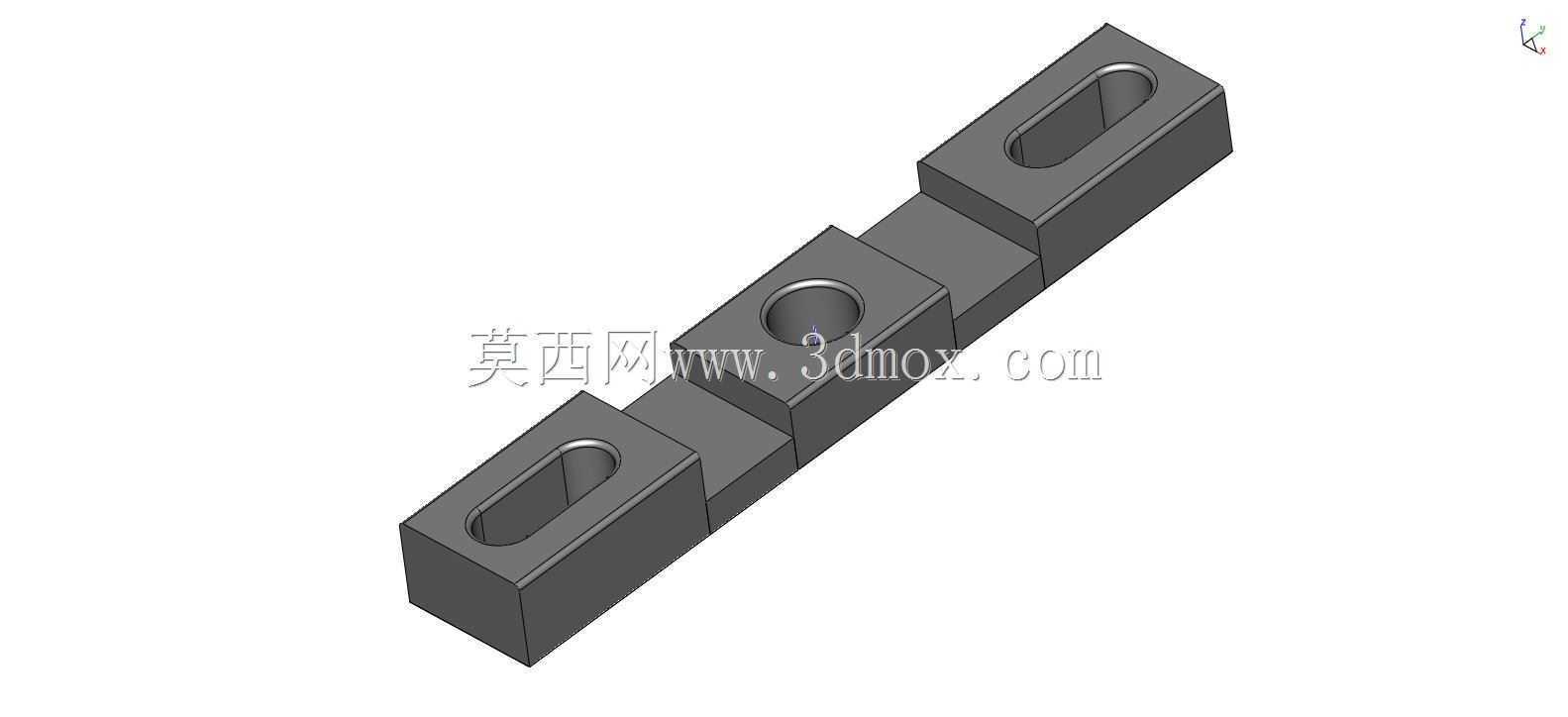

　　在重型商用车伊顿系列变速箱的大修作业场景里，副轴作为传动链中连接输入轴与主减速齿轮的核心承载部件，其回装精度直接决定变速箱后续的换挡平顺性、齿轮啮合间隙与整体传动寿命。不少维修技师在拆解变速箱后，会遇到副轴连带同步器组件、换挡拨叉支座从后部壳体定位孔脱出的问题，此时若没有专用的定位支撑构件，回装过程中需要反复调整副轴的同轴度、托举重量平衡齿轮啮合位置，不仅单台变速箱的装配工时会增加40%以上，还容易因轴体倾斜导致滚针轴承错位、结合齿磕碰损伤，埋下后续脱挡、异响的故障隐患。这款支撑构件正是针对这一维修痛点设计的专用装配辅具，整体采用长条形一体化块状结构，主体沿长度方向设置三段阶梯式定位凸台，

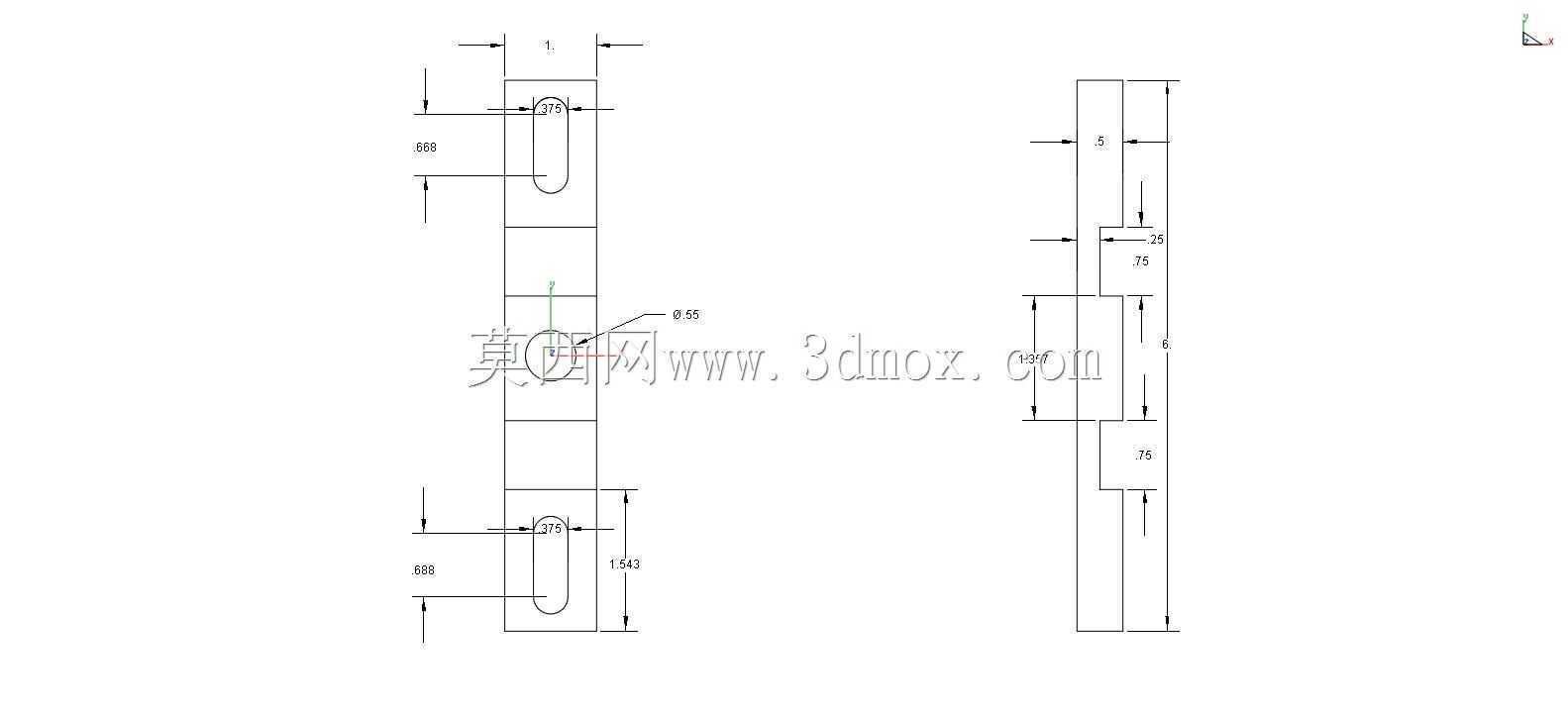

　　分别对应变速箱后壳体上三个副轴安装基准面的位置，两端凸台上开设的长圆形腰型孔，可适配不同年款伊顿变速箱壳体上的安装螺栓孔距偏差，中间凸台位置的圆形通孔则对应副轴的径向定位基准，安装时可通过穿入定位销实现与副轴轴颈的快速同轴定位。从设计逻辑来看，这款工装没有采用复杂的可调式结构，而是基于伊顿变速箱副轴安装位的固定边界做了等形适配，整体外形的宽度尺寸严格控制在壳体内部加强筋的避让间隙范围内，安装后不会与壳体内壁的换挡拨叉轴槽、润滑油道凸台产生干涉，两端腰型孔的长度预留了3mm的调节余量，可抵消壳体铸造过程中产生的孔位位置度误差，中间定位孔的内径与副轴轴颈采用H7/g6的小间隙配合，既保证定位精度，又不会因为配合过紧导致工装拆卸困难。

　　实际使用时，在副轴连同齿轮组件预装到壳体后，先将该支撑构件从壳体后部的安装开口处推入，让三段凸台分别贴合对应的壳体基准面，调整位置使中间定位孔套入副轴端部的轴颈，再通过两端腰型孔穿入固定螺栓将工装临时锁紧在壳体上，此时副轴的轴向位置、径向跳动量都会被工装约束在设计要求的公差范围内，技师无需持续托举副轴调整位置，即可顺利完成主箱与后壳体的合装作业，合装完成后只需拆下固定螺栓即可将工装从壳体缝隙中取出，不会残留在变速箱内部。不同于通用型的轴类支撑工具，这款工装的所有外形尺寸都完全匹配伊顿变速箱的内部安装边界，凸台的高度差经过精确核算，安装后工装的上表面与壳体结合面保持齐平，不会影响合箱时密封垫的铺设，整体采用实心结构设计，

　　可承受副轴组件近12kg的重量负载，长期使用也不会出现变形导致定位精度下降的问题，针对维修场景中常见的副轴脱出复位难题，这种专用支撑工装相比通用撬棍、临时垫块的作业方式，能大幅降低装配过程中的零件磕碰风险，同时将副轴定位环节的作业时间从原来的近二十分钟压缩到两分钟以内，有效提升重型变速箱大修的作业效率与装配质量。
