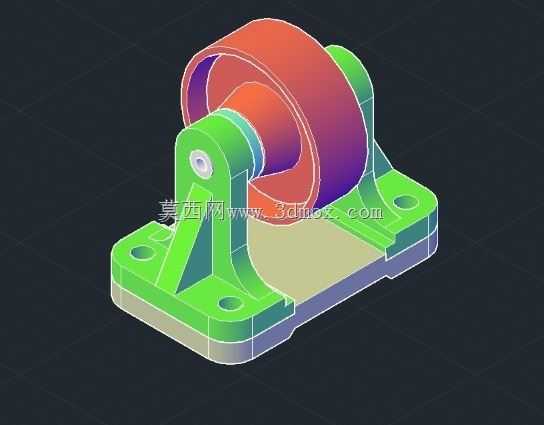

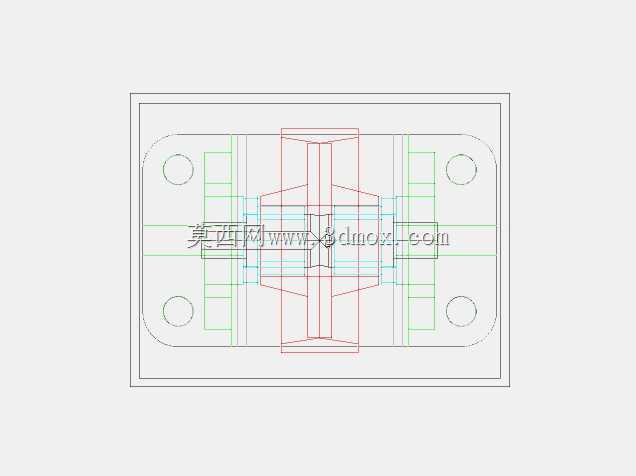

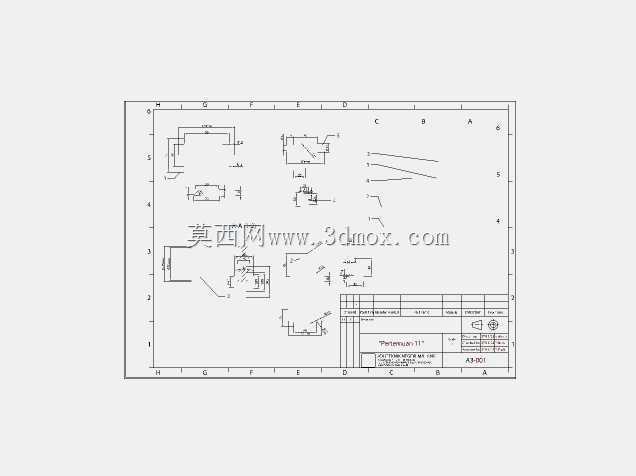

这类拖轮结构常被应用在各类物料输送线、重型滑移工作台、大型设备移位辅助工装以及生产线旁的工件周转承托场景中,核心作用是为沿固定轨迹移动的重载构件提供低摩擦的滚动支撑,替代传统滑动摩擦结构来降低移动过程中的阻力损耗,同时承担垂直方向的载荷传递,避免移动构件直接与安装基面发生硬摩擦造成基面磨损。从结构组成来看,该拖轮采用分体式设计思路,主要包含带安装孔的一体式铸造支撑底座、双侧对称布置的支撑立板、中间的滚轮主体以及滚轮与立板连接的销轴结构,底座与两侧立板之间设置了三角形加强筋结构,用来提升立板的抗侧向载荷能力,避免重载工况下立板出现外张变形导致滚轮卡滞。
设计过程中首先需要明确实际工况的载荷边界,通常这类拖轮单轮额定承载会根据应用场景从几百公斤到数吨不等,因此底座的安装孔位置、孔距都需要匹配配套设备的安装基面预留孔位,安装时通过螺栓穿过底座四个角的沉头孔将整个拖轮组件固定在设备机架或者地面基面上,沉头孔的设计可以保证螺栓安装后头部不突出底座平面,避免与移动构件发生干涉。滚轮部分采用中间内凹的轮面设计,这种轮型既可以适配平面轨道的滚动接触,也能在配套圆钢轨道时实现自动对中,防止移动过程中滚轮出现脱轨问题;滚轮与两侧立板之间预留了合理的轴向间隙,既可以避免温度变化导致零件热胀卡滞,也能补偿一定范围内的安装同轴度误差,降低现场安装的精度要求。
支撑立板上的销轴孔采用同轴度公差管控,装配时销轴与滚轮内孔之间会配套滑动轴承或者滚动轴承,根据实际使用的转速、载荷工况选择适配的轴承类型,如果是低速重载的工位移位场景,多采用自润滑铜套作为转动副,维护周期更长且抗冲击能力更强;如果是连续运行的输送线场景,则会选用深沟球轴承来降低转动阻力,减少运行过程中的能耗。底座的底面设计为全平面结构,安装时需要与支撑基面完全贴合,若基面存在平面度误差,需要通过垫铜皮的方式调整,避免底座安装时产生内应力,长期受载后出现底座断裂的问题。
在实际选型应用时,需要重点核对拖轮的整体安装高度,也就是底座底面到滚轮最高点的垂直距离,这个尺寸直接决定了配套移动构件的安装基面高度,一旦尺寸偏差过大,会导致多个拖轮支撑的构件出现倾斜,局部拖轮受载过大提前失效;同时还要确认滚轮的宽度尺寸,匹配所用轨道的宽度,保证轮面与轨道的接触面积满足载荷要求,避免接触应力过大造成轮面或者轨道的过早压溃。另外双侧立板的外侧间距需要小于移动构件上的导向槽宽度,预留足够的侧向窜动间隙,防止移动过程中构件与立板发生摩擦剐蹭。
从结构强度设计角度,底座的壁厚、加强筋的厚度以及立板的厚度都需要根据额定载荷做受力校核,通常会采用有限元分析的方式模拟满载工况下的应力分布,重点关注立板与底座连接的根部位置、销轴孔的周边位置以及安装孔的周边位置,这些位置都是应力集中的高发区域,设计时会通过圆角过渡的方式降低应力集中系数,避免长期受载出现疲劳裂纹。滚轮的材质选择也会根据工况调整,常规工况下采用铸铁或者铸钢材质保证强度,有降噪需求的场景会在滚轮外层包覆聚氨酯或者橡胶层,同时也能降低对轨道的磨损;在有腐蚀的工况环境下,则会选用不锈钢材质制作所有结构件,或者对碳钢件做表面防腐处理。
这类拖轮组件在装配完成后需要保证滚轮转动灵活,无卡滞、异响,轴向窜动量控制在合理范围内,安装到设备上后需要调整所有拖轮的高度一致性,保证每个拖轮都能均匀承载,避免出现个别拖轮空载、个别拖轮过载的情况。日常维护过程中只需要定期给转动副加注润滑脂,检查固定螺栓是否松动、轮面是否有过度磨损即可,整体结构简单可靠,维护成本低,能够适应多数工业场景下的滚动支撑需求。
