汽车驾驶舱关节连接结构三维设计

　　在商用车与乘用车辆的驾驶舱结构设计中，铰接类关节构件是实现操控组件联动、舱体部件活动连接的核心基础零件，这类构件的设计合理性直接决定驾驶舱操控手感、部件活动寿命以及整车装配的适配精度。本次设计的关节连接结构，主要面向驾驶舱内可调节操控部件、活动内饰面板以及踏板联动机构的连接需求，区别于常规通用铰接件，该结构针对驾驶舱内部狭小安装空间做了专属的结构优化，能够在有限的布置空间内实现多自由度的活动限位，同时满足整车振动工况下的结构强度要求。

　　从实际应用场景来看，这类关节构件主要部署在驾驶舱方向盘调节机构、扶手箱活动铰链、踏板组联动转轴以及仪表台翻盖部件的连接位置，日常使用中需要频繁承受往复摆动载荷，同时要耐受驾驶舱内-40℃到85℃的宽温域环境变化，还要抵抗内饰清洁剂、驾乘人员汗液带来的轻微腐蚀，因此在结构设计阶段，首先对构件的受力路径做了完整梳理：将关节的受力承载区与活动配合区做了分离设计，承载区采用加厚的实体结构，通过圆弧过渡消除应力集中点，活动配合区预留了标准的衬套安装位，可根据实际载荷需求选配铜基衬套或者工程塑料衬套，降低往复活动过程中的磨损量。

　　设计过程中优先考虑了安装边界的适配性，整个关节构件的最大外轮廓尺寸控制在常用驾驶舱安装空间允许范围内，主体连接耳的开孔中心距严格匹配主流车型的安装孔位标准，不需要对原有车身安装位做二次修改即可完成适配。构件的转轴部分采用了阶梯轴设计，轴端预留了卡簧安装槽，装配时可通过标准卡簧完成轴向限位，不需要额外设计定制紧固件，降低整车装配的物料成本与装配工时。针对关节活动的角度限位需求，在构件的固定端设计了一体化的限位凸台，可根据具体安装位置的活动角度需求，调整凸台的遮挡角度，实现0到120度范围内的任意活动角度限制，避免部件活动超程带来的结构干涉或者零部件损坏。

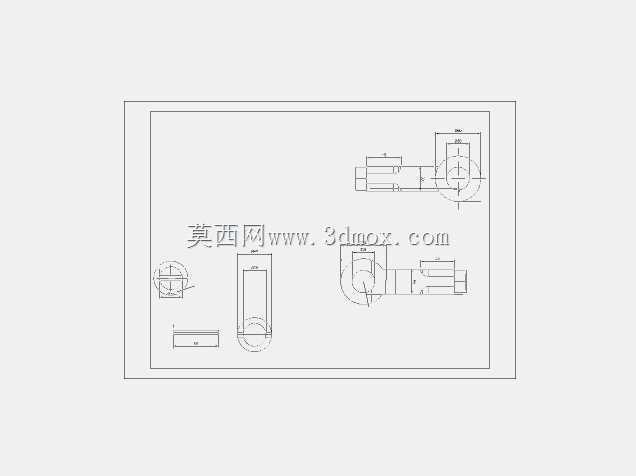

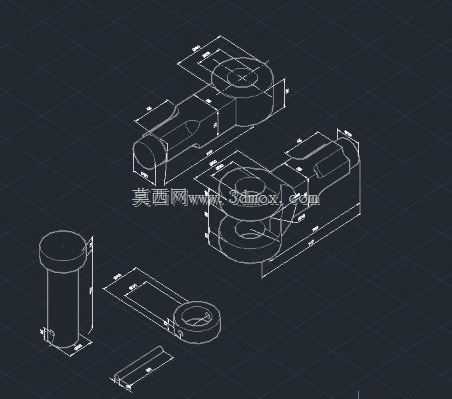

　　从结构细节来看，关节的两个连接端分别设计了不同的接口形式，一端为带安装孔的平板式接口，可通过螺栓与车身固定支架或者刚性部件连接，另一端为抱箍式接口，可抱紧圆形的传动杆或者操控杆件，适配驾驶舱内不同形式的被连接件。整个构件的壁厚做了均匀化处理，所有转角位置均采用R2以上的圆角过渡，既避免了加工过程中的应力开裂问题，也让后续注塑或者压铸成型时的材料填充更加顺畅，减少成型缺陷的产生。配合面的尺寸公差严格按照IT7级精度设计，既保证活动配合的顺畅性，不会出现卡滞或者旷量过大的问题，也不会因为精度要求过高提升不必要的加工成本。

　　在实际装车验证的场景中，这类关节结构能够承受单关节1200N的径向载荷，经过10万次往复摆动测试后，配合面的磨损量小于0.1mm，完全满足整车全生命周期的使用需求。针对驾驶舱内的NVH性能要求，构件的活动配合间隙控制在0.05mm以内，配合衬套使用时不会在车辆行驶振动过程中产生异响，提升驾乘人员的使用体验。同时整个构件的重量控制在120g以内，相比同载荷等级的通用铰接件重量降低了22%，符合当前汽车轻量化的设计趋势，不会给整车带来额外的重量负担。

　　设计阶段还充分考虑了不同工艺的生产适配性，该结构既可以采用铝合金压铸工艺进行大批量生产，满足量产车型的成本需求，也可以采用工程塑料注塑工艺生产，应用在对载荷要求稍低的内饰活动部件位置，还可以通过机加工方式做小批量定制，满足改装车型或者特种车辆的定制化需求。所有的安装孔位均采用标准孔径设计，适配M6、M8等常用规格的标准螺栓，装配过程中不需要使用定制工具，普通的汽修工具即可完成安装与更换，降低后期的维护成本。
