野外作业配套储水运载拖车结构设计

　　这套拖挂式储水运载装置，核心适配无固定供水管网的野外作业场景，覆盖林区消防值守、野外工程施工驻点、旱区应急送水、户外作业班组生活供水等多类工况，可依托常规越野车辆、小型工程车辆的后拖挂接口完成转场，不需要额外配置重型牵引设备，适配非铺装路面的短距离转运需求。

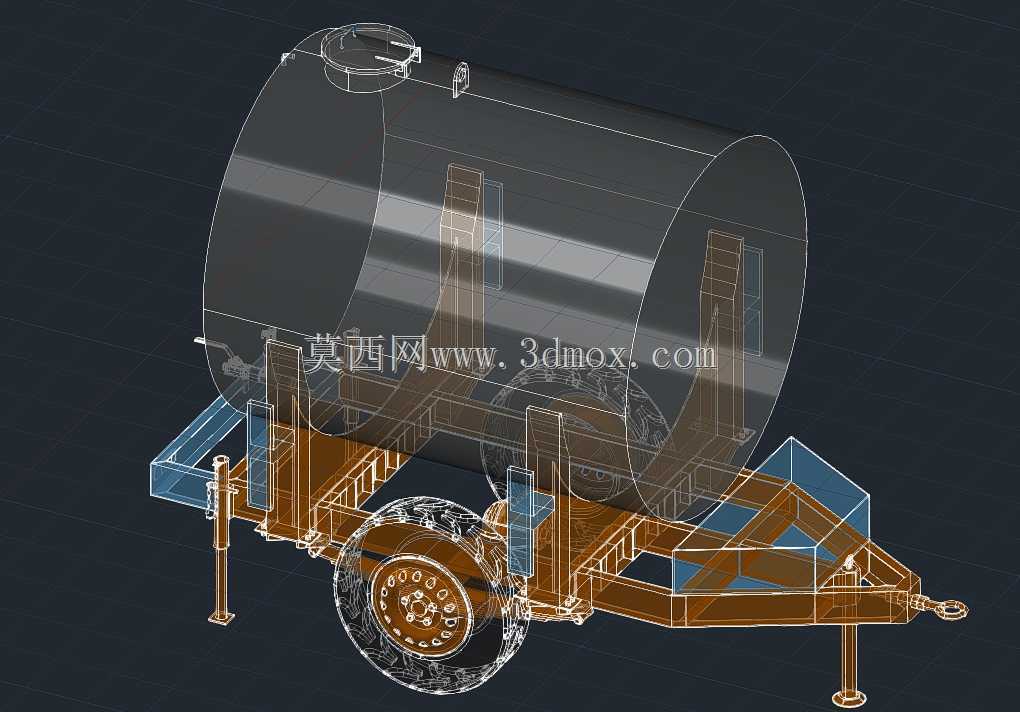

　　从功能实现逻辑来看，装置核心分为储水单元、承载底盘、行走机构、拖挂连接、驻车支撑五个独立模块，各模块采用螺栓连接的可拆卸设计，方便局部部件损坏后的快速更换，也能根据实际储水需求调整罐体固定点位，适配不同容积的储水罐体安装。储水单元采用卧式椭圆封头罐体结构，相比立式罐体大幅降低整车重心高度，在非铺装路面颠簸行驶时可减少侧翻风险，罐体顶部设置带密封锁扣的人孔，方便定期进入罐体内部清理水垢、沉积杂质，人孔旁预留的小口径接口可直接对接输水管道完成快速注水，罐体尾部最低位置设置排污阀口，日常使用中可快速排空罐内残留积水与沉积污物，避免长期存水滋生微生物或在低温环境下冻裂罐体壁面。

　　承载底盘采用矩形型钢焊接成框架式结构，主纵梁选用加厚矩形管承担罐体满载时的纵向载荷，横梁按照罐体底部的弧度做适配性裁切，与罐体外壁贴合后采用焊接加抱箍双重固定，避免车辆急刹、颠簸时罐体出现移位。底盘前端的拖挂连接结构采用通用型球头拖挂接口，配套设置制动联动触发机构，当牵引车辆制动时，拖挂机构可同步触发拖车的轮边制动，避免长下坡路段拖车推力过大影响牵引车辆行驶稳定性。行走机构选用重载型充气橡胶轮胎搭配钢制轮毂，轮轴位置设置钢板弹簧减震结构，可过滤非铺装路面行驶时的颠簸冲击，减少罐体承受的刚性震动，避免长期震动导致罐体焊缝开裂。

　　驻车支撑结构设置在底盘前端两侧与尾部中间位置，均采用可手摇升降的螺旋支腿，当拖车脱离牵引车辆停放时，摇下三支支腿调整至统一高度，可让罐体保持水平状态，避免长期偏载导致轮轴、轮胎出现不可逆变形，支腿底部设置加宽的支撑垫板，在松软土质地面停放时可分散接地压力，避免支腿下陷导致罐体倾斜。

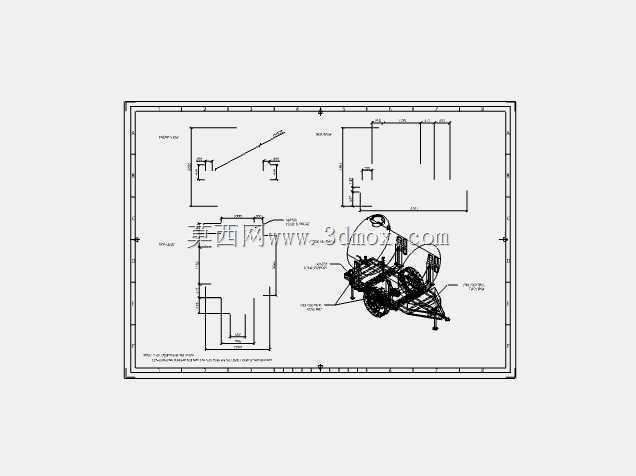

　　从设计过程的尺寸边界考量来看，整车总宽度控制在常规道路通行的2.2米限值以内，总长度不含拖挂接口为3.8米，罐体直径1.6米，额定储水容积5立方米，满载状态下整车总重量控制在5.8吨以内，适配多数轻型皮卡、小型工程车的牵引载荷上限。底盘的安装预留孔位按照通用拖挂配件的标准尺寸设计，所有连接螺栓均采用8.8级以上高强度紧固件，关键受力位置的焊缝做满焊处理后额外增加加强筋板，减少应力集中点。罐体壁厚根据储水压力分布做差异化设计，罐体下部承受水压更大的位置壁厚比上部厚2毫米，在控制整体自重的前提下保证结构强度，避免长期承压出现罐体变形。

　　在实际使用场景中，这套装置还可根据需求在罐体侧面加装小型增压水泵接口，直接对接喷淋软管完成野外降尘、消防喷淋、植被浇灌等作业，不需要额外配置储水容器；底盘框架预留的空余安装位可固定小型工具储放箱，存放输水软管、接头、维修工具等配套物件，不需要额外占用牵引车辆的储物空间。针对低温环境使用场景，罐体外部可直接加装保温层固定支架，不需要对原有底盘结构做改动即可完成保温改装，减少低温环境下罐内水体的热量流失，避免短时间停放出现结冰问题。
