带操作钢平台的大型吨袋自动包装设备

　　这套设备主要面向粉体、颗粒类散料的大规格吨袋包装作业场景，常见于粮食加工、建材粉体、化工原料、矿产品加工等需要大批量散料出厂封装的生产环节，替代传统人工套袋、人工称重的低效作业模式，单工位可适配500kg-2000kg规格的吨袋包装需求，能有效降低散料包装环节的人工劳动强度，减少物料抛洒带来的现场损耗与粉尘污染。

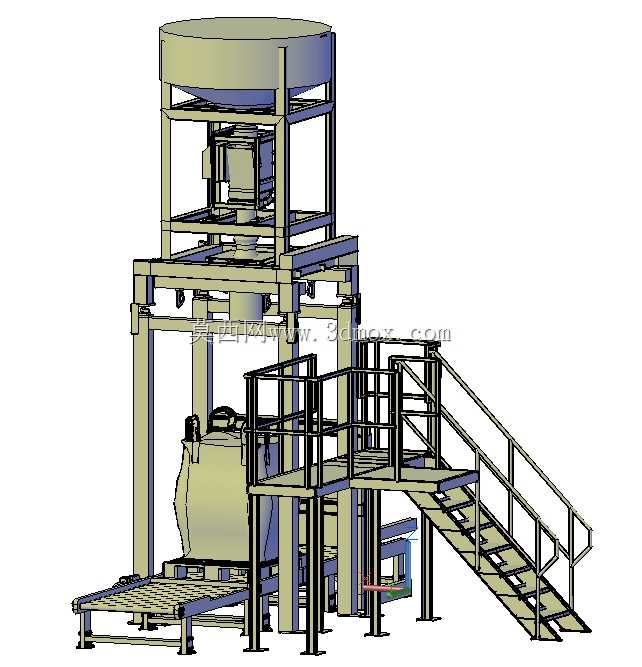

　　从结构布局来看，设备顶部设置大容量储料仓，仓体采用锥底过渡设计，可避免流动性一般的粉体物料出现架桥堵料问题，储料仓下方集成称重计量模块与给料机构，给料段采用快慢双速给料逻辑，快给料阶段保证灌装效率，接近目标重量时自动切换为慢给料模式，控制计量精度在允许误差范围内，整套计量机构通过框架式立柱承载，立柱采用矩形型钢焊接成型，整体刚性充足，可抵消灌装过程中物料冲击带来的晃动，保证称重传感器的读数稳定性。

　　设备配套的操作钢平台采用花纹钢板铺设踏步与操作面，护栏高度符合工业现场安全防护要求，斜梯角度设置在42度左右，兼顾人员上下通行的便利性与平台占地面积控制，平台位置刚好对准称重灌装工位，方便操作人员完成吨袋挂袋、袋口整理、缝包收尾等操作，平台下方预留足够的吨袋放置与叉车转运空间，灌装完成的吨袋可直接通过叉车从工位下方叉取转运，无需额外的吊装移位工序，优化了现场作业动线。

　　设计过程中需要重点考量几个边界条件：首先是设备整体安装高度，要结合车间厂房的净空高度预留顶部储料仓的进料接口空间，同时保证底部叉车作业的净高度不低于常规叉车的作业需求；其次是框架的载荷分布，除了储料仓满载时的物料重量，还要考虑称重模块、给料机构的自重，以及操作人员在平台上作业时的动载荷，所有承重立柱的底部都设置安装底板，可通过膨胀螺栓与混凝土地面固定，避免设备运行过程中出现偏移。

　　在功能细节上，灌装工位设置袋口夹持机构，挂袋完成后可自动将吨袋进料口与出料嘴密封对接，减少灌装过程中的粉尘外溢，对于扬尘较大的粉体物料，还可在出料嘴位置预留除尘接口，对接车间中央除尘系统；称重模块采用拉式传感器布局，三点式支撑可保证吨袋悬挂过程中的受力均匀，避免偏载带来的计量误差，计量完成后夹持机构自动松开，配合底部的输送辊道可将完成灌装的吨袋移出工位，衔接后续的缝包、转运工序。

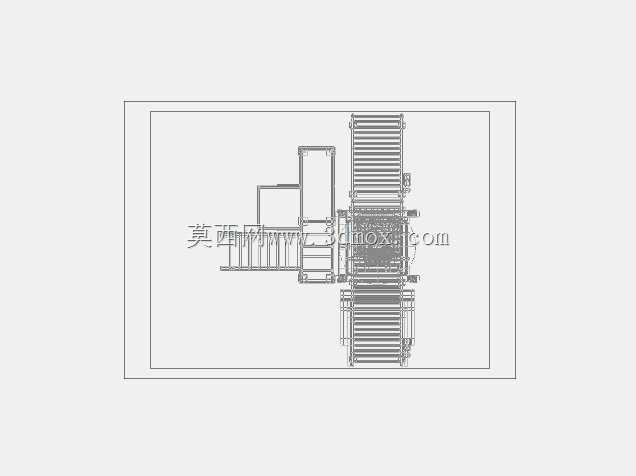

　　建模过程中对钢平台的踏步间距、护栏间隙、扶手高度都按照工业安全规范做了参数化设置，所有型钢连接处的节点都还原了实际焊接或螺栓连接的结构细节，储料仓的锥角角度根据散料的安息角做了优化，保证物料可以依靠自重顺利下落，不会在仓壁残留积料；给料机构的出料口径匹配常规吨袋的进料口尺寸，避免对接时出现物料泄漏。整套设备的布局紧凑，在保证各功能模块操作空间的前提下尽可能压缩占地面积，适合在现有生产车间内做改造加装，不需要对车间布局做大规模调整，设备的各模块采用分体式装配设计，可拆分运输后在现场完成组装，降低运输与安装的难度。
