交流稳压器用轴承支撑固定构件

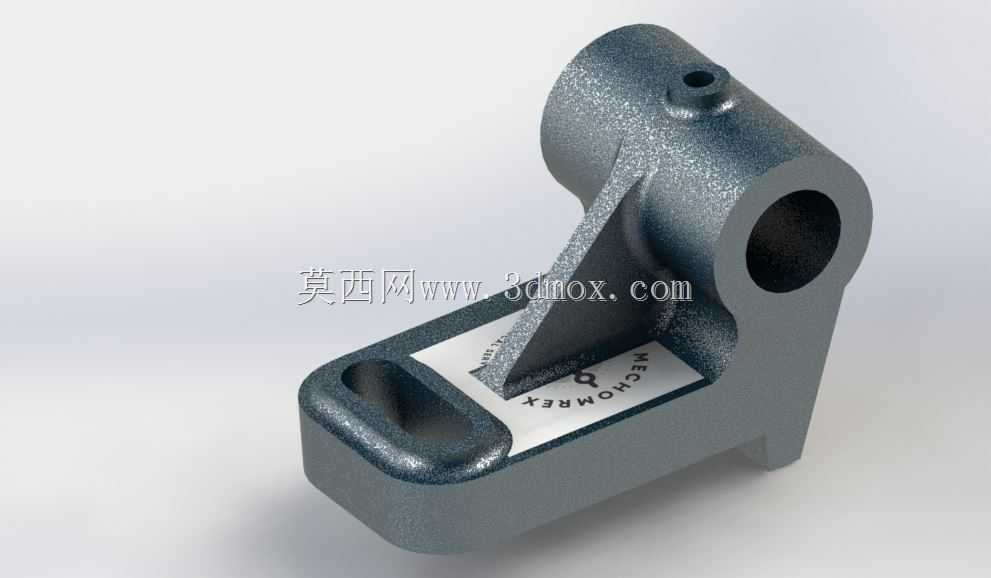

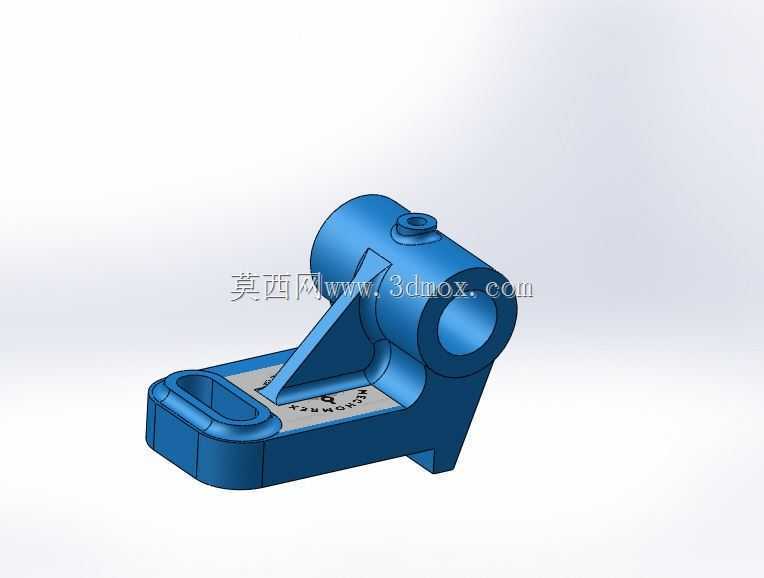

　　该支撑构件主要应用于交流稳压器的传动支撑环节，在稳压器调压执行机构中承担旋转轴系的径向与轴向载荷承载功能，是保障调压部件转动平顺、避免轴系窜动偏移的核心结构件。在交流稳压器实际运行过程中，碳刷架的往复摆动、调压转轴的转动动作都需要稳定的支撑基准，该构件通过一体式铸造成型的结构，将轴承安装位与设备安装基面整合为单一零件，减少了多零件拼接带来的装配累积误差，同时提升了支撑结构的整体刚性，避免长期运行后出现支撑松动、轴系偏心的问题。从结构设计逻辑来看，该构件采用L型布局的承载基体，上部为圆筒状轴承安装腔，腔体内壁预留标准轴承的配合公差带，可直接压入对应规格的滚动轴承，安装腔顶部设置的螺纹孔用于安装轴承端盖或者定位顶丝，

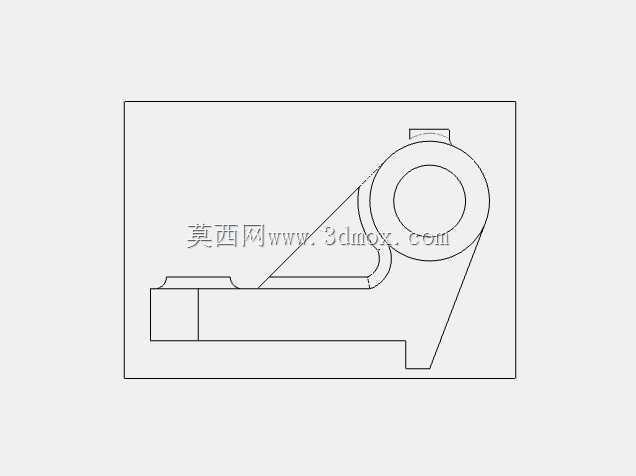

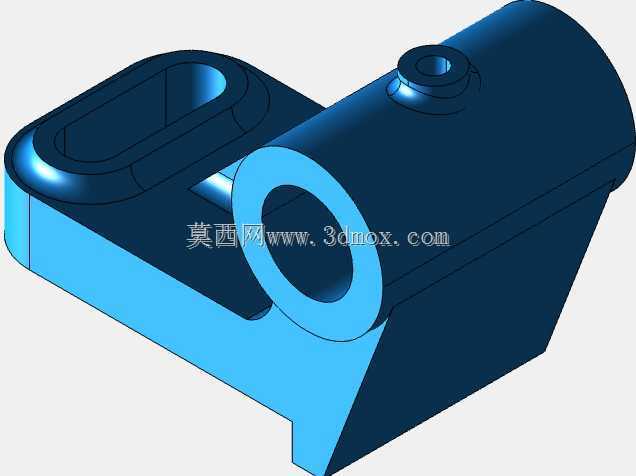

　　实现轴承外圈的轴向固定，防止轴承在转动过程中出现外圈滑移。连接轴承安装腔与底部安装板的加强筋采用变截面三角结构，筋板厚度从根部到端部逐步过渡，既可以抵消轴承承载时传递到安装板的倾覆力矩，又能避免筋板与基体连接处出现应力集中，降低铸件在成型或者受载时开裂的风险。底部安装板设置长圆形安装槽，而非圆形固定孔，这种设计给现场安装预留了位置调整余量，在装配时可以沿槽长方向微调支撑构件的安装位置，补偿轴系加工或者其他关联零件的装配误差，保证轴承与转轴的同轴度符合设计要求，安装槽的沉台结构可以让固定螺栓的头部完全沉入板面以下，避免螺栓突出干涉其他运动部件。从安装边界来看，轴承安装腔的中心高度是核心安装尺寸，直接决定了转轴的安装高度，

　　设计时需要匹配稳压器内部其他传动部件的中心高，保证传动链路的同轴度；底部安装板的总长、总宽尺寸需要适配稳压器内部的安装空间，长圆形安装槽的孔距需要匹配设备安装基面的预设螺纹孔位置，避免出现安装干涉。轴承安装腔的内径尺寸与所选轴承的外径采用过渡配合，既保证轴承安装后不会出现松动，又不会因为过盈量过大导致轴承内圈变形、影响转动灵活性。在实际选型应用时，需要根据所支撑转轴的额定载荷、转速来确认该构件的承载能力，该构件的铸造成型材质具备足够的强度与减震性能，能够适配稳压器长期低转速、中等载荷的运行工况，相比拼接式的支撑结构，一体式结构的抗振性能更好，能够抵消稳压器运行时铁芯振动带来的支撑结构松动风险。在三维建模过程中，

　　该零件的建模重点在于加强筋与基体的过渡处理、安装槽的沉台特征、轴承安装腔的同轴度约束，建模时需要优先确定轴承安装腔的中心轴线作为基准特征，再以此为基准推导底部安装板的位置、加强筋的轮廓，保证所有装配关联尺寸都以核心基准为参照，减少建模过程中的基准转换误差。同时需要注意铸件的拔模斜度设置，所有非加工面都预留合理的拔模角度，适配砂型铸造的工艺要求，安装面、轴承腔内壁等需要机加工的面预留足够的加工余量，避免后续机加工时出现余量不足导致零件报废的问题。该结构的细节设计上，轴承安装腔的端部设置了倒角，方便轴承压装时的导向，避免安装时刮伤轴承外圈或者腔体内壁；底部安装板的棱边都做了圆角处理，既可以避免铸件尖角处的应力集中，也能防止装配时划伤操作人员；加强筋与安装板、轴承腔的连接处都设置了铸造圆角，减少铸造时的热节缺陷，提升零件的成品率。在稳压器的实际运维过程中，该支撑构件属于长期免维护的结构件，只要安装时保证同轴度、固定螺栓按要求扭矩锁紧，基本可以做到与设备同寿命，相比采用焊接方式制作的支撑结构，铸造成型的该构件尺寸一致性更好，适合批量生产装配，能够有效降低稳压器生产环节的装配调校时间，提升生产效率。
