嵌入式摩擦耦合传动联接结构

　　做传动结构设计的同行都清楚，轴系联接环节选对部件，能省掉后期运维至少三成的麻烦，这款摩擦耦合结构，就是针对中小功率传动场景里，频繁出现的过载打滑需求做的简化设计，没有多余的冗余结构，完全贴合常规工业传动的实际使用逻辑。先从实际应用场景说，这类结构最常出现在小型输送线的动力输出端、桌面级加工设备的进给轴联接、低压稳压类配套设备的动力传递环节，还有一些对过载保护有硬性要求的轻载传动工位——比如电子生产线上的物料推送轴，一旦出现卡料，传统刚性联轴器会直接憋坏电机或者打断传动齿，而摩擦耦合的结构能在扭矩超过临界值的时候自动打滑，卸掉冲击载荷，等卡滞问题排除后又能自动恢复传动，不需要额外更换易损件，这一点在连续运行的生产线上优势特别明显。

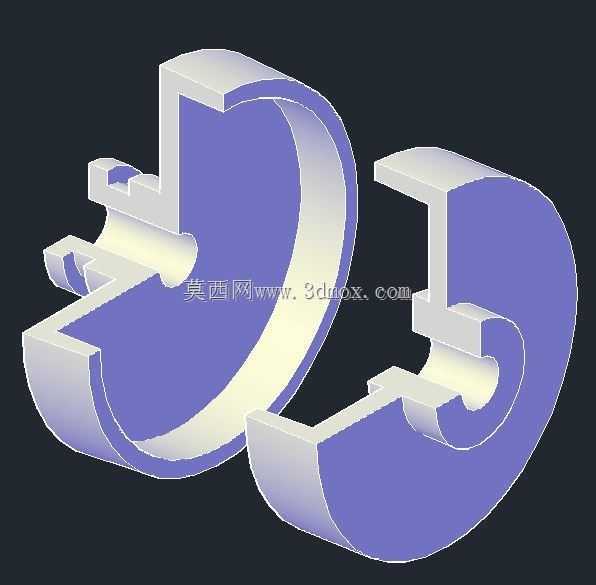

　　再看功能特性，整个结构没有采用传统摩擦联轴器常见的外置弹簧压合结构，而是把两个半联的接合面做成了互相嵌合的C型勾状结构，靠两个半联轴向贴合之后的型面摩擦力传递扭矩，接合面的接触面积比普通的平面摩擦联增大了近40%，同等轴向压紧力下能传递的扭矩上限更高，而且嵌合的型面本身能起到径向定位的作用，不需要额外加工定位止口，装配的时候只要把两个半联沿轴向推合，锁紧轴端的固定螺钉就能完成安装，对装配工人的技术要求很低，也不需要反复调整同轴度，因为嵌合型面本身就有一定的纠偏能力，能补偿两轴之间0.5mm以内的径向偏移和0.2度以内的角向偏移，完全能满足常规工业设备的安装精度要求。说到设计思路，当初做这个结构的时候，就是冲着简化零件数量、降低加工成本去的，整个结构只有两个对称的半联轴节，没有弹簧、摩擦片、锁紧螺母这些零散零件，两个零件的结构完全对称，加工的时候只需要一套工装夹具就能完成两个零件的铣削加工，不需要做二次装夹，加工效率能提升一倍以上，而且零件的结构没有复杂的曲面或者深腔结构，普通的三轴铣床甚至线切割设备就能完成加工，小批量加工的时候成本能压到传统摩擦联轴器的三分之一。很多人会担心这种无外置压合结构的摩擦力不够，其实在设计的时候已经做过扭矩校核，接合面的法向压力靠轴端的锁紧螺钉提供，常规M6的内六角螺钉锁紧之后，配合面的正压力能达到8kN以上，按照钢对钢干摩擦系数0.15计算，能传递的静态扭矩能到12N·m，完全覆盖1kW以下伺服电机、

　　小型减速电机的输出扭矩范围，而且如果需要调整打滑扭矩，只需要更换不同长度或者不同强度等级的轴端螺钉，不需要改动主体结构，适配性很强。再讲安装边界的尺寸问题，整个联轴器的最大外圆直径控制在68mm，轴向总长度在两个半联完全贴合的时候是52mm，两个半联的轴孔直径可以根据实际使用需求在10mm到20mm之间调整，轴孔的键槽按照GB/T1095的标准A型键加工，不需要做特殊定制，安装的时候两个半联分别固定在主动轴和从动轴上，轴向预留1mm到2mm的间隙就可以，不需要额外预留调整垫片的位置，因为嵌合型面的轴向导向长度有12mm，推合之后不会出现径向脱开的问题。实际使用的时候要注意，这种结构适合在环境温度-10℃到60℃的工况下使用，

　　不要在有强腐蚀或者大量粉尘的环境里长期运行，因为粉尘进入接合面之后会改变摩擦系数，导致打滑扭矩不稳定，如果是在有少量油污的环境里使用，可以在接合面做喷砂处理，增大摩擦系数，避免出现传动打滑的问题。另外这个结构的动平衡特性很好，因为两个零件是对称结构，加工的时候只要保证同轴度，在3000rpm的转速下运行不会出现明显的振动，完全能满足常规中小型电机的转速要求，不需要额外做动平衡校正，这一点对很多做小型设备开发的工程师来说很实用，不用再为了联轴器的动平衡问题额外增加成本。很多刚入行的设计师做轴系联接的时候，一上来就选膜片联轴器或者梅花联轴器，其实很多轻载、需要过载保护的工位，这种简单的摩擦耦合结构完全能满足使用要求，而且成本更低，维护更简单，哪怕长期使用之后接合面出现磨损，只需要把两个半联拆开，把接合面用砂纸打磨一下，重新锁紧就能恢复性能，不需要更换整个部件，对设备的后期运维来说能省很多事。
