奥迪R8跑车外观曲面造型结构设计

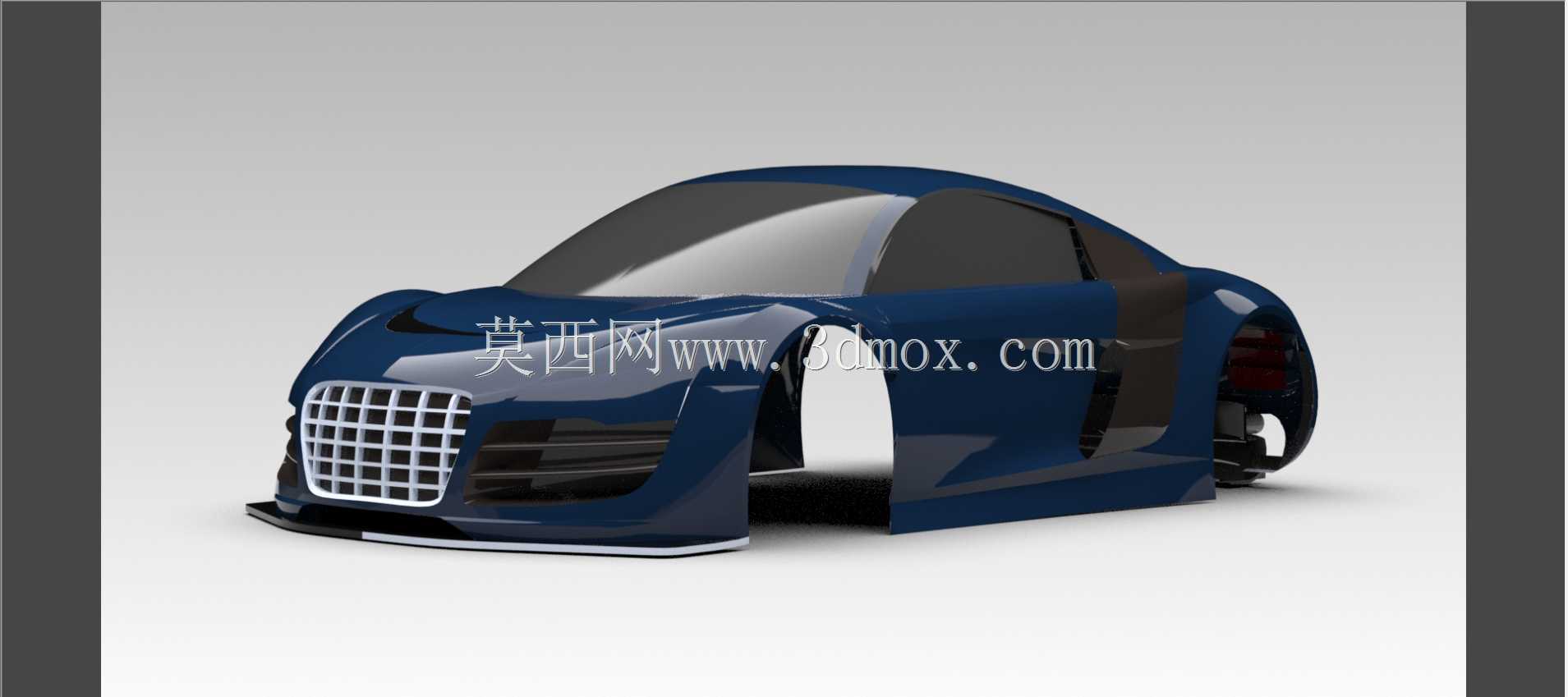

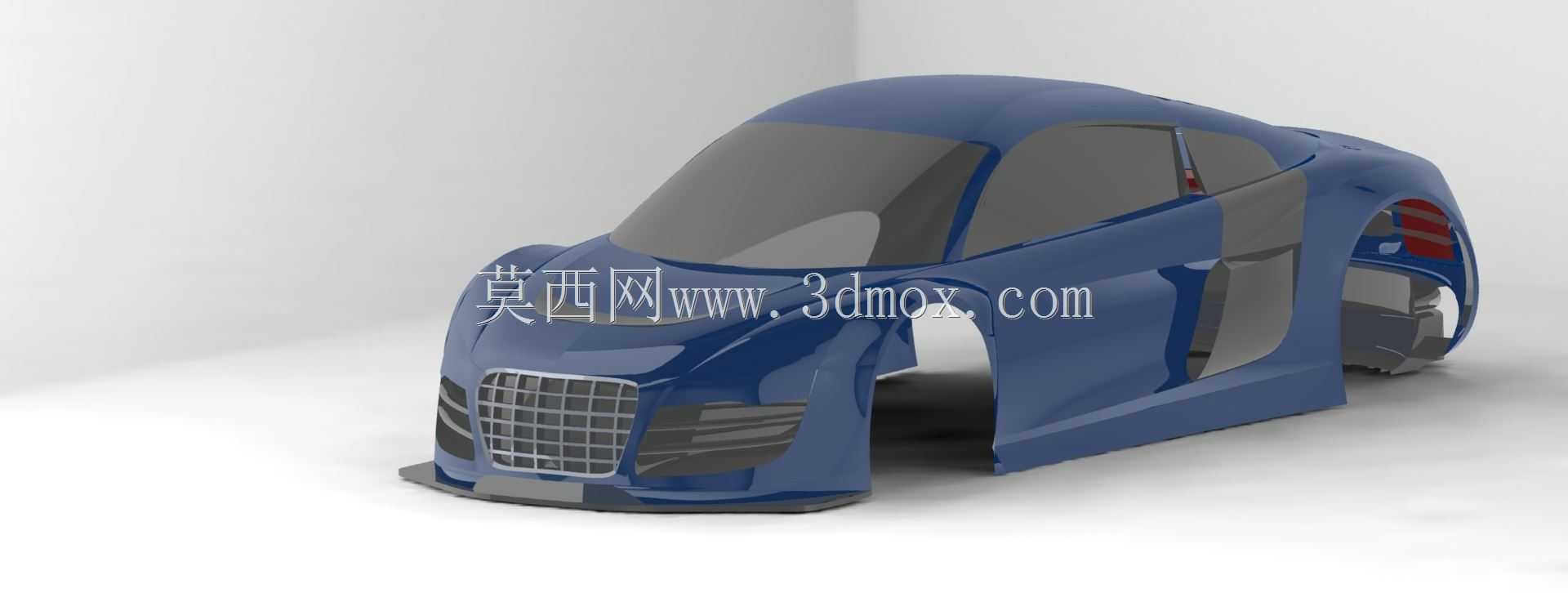

　　本次完成的奥迪R8外观曲面结构，核心服务于跑车外观验证、改装套件开发、影视道具建模以及汽车设计教学场景，在实车逆向开发环节，这类高精度外观曲面可直接作为油泥模型铣削的数模基准，也能为后续空气动力学仿真提供基础外表面数据，省去前期点云处理后反复构面的冗余工序。从实际用途来看，该外观曲面完整还原了奥迪R8量产车型的外覆盖件轮廓，覆盖前保险杠进气格栅区域、前舱盖筋线走势、侧围腰线曲率、车门曲面分缝位置、后轮拱外扩弧度以及后包围的型面转折，可直接用于外观改色方案渲染、定制化包围套件的贴合度校核、车展展示模型的3D打印加工，在高校汽车设计课程中，也可作为A级曲面构建的教学参考案例，帮助学习者理解跑车曲面的连续性控制逻辑。

　　设计过程中优先保证了外表面的G2曲率连续，尤其是前脸格栅区域的网格筋条与周边保险杠曲面的过渡，没有出现曲率突变的折痕，侧窗边框与车顶曲面的衔接处，严格遵循了实车的光影走向，避免渲染时出现反光断层。前唇部分的下探角度按照量产车的空气动力学需求做了还原，该角度既可以在高速行驶时梳理车头下方气流，降低前轴升力，也预留了足够的离地间隙，匹配日常道路行驶的通过性边界。轮拱区域的外扩弧度做了精准控制，曲面与轮胎外侧的间隙均匀控制在合理范围，既满足实车的轮胎跳动行程需求，也保证了外观的视觉协调性。车门区域的曲面做了内凹式的腰线设计，该型面在光影下可以形成贯穿前后的视觉特征线，同时曲面的内凹深度也考虑了实际冲压工艺的成型极限，

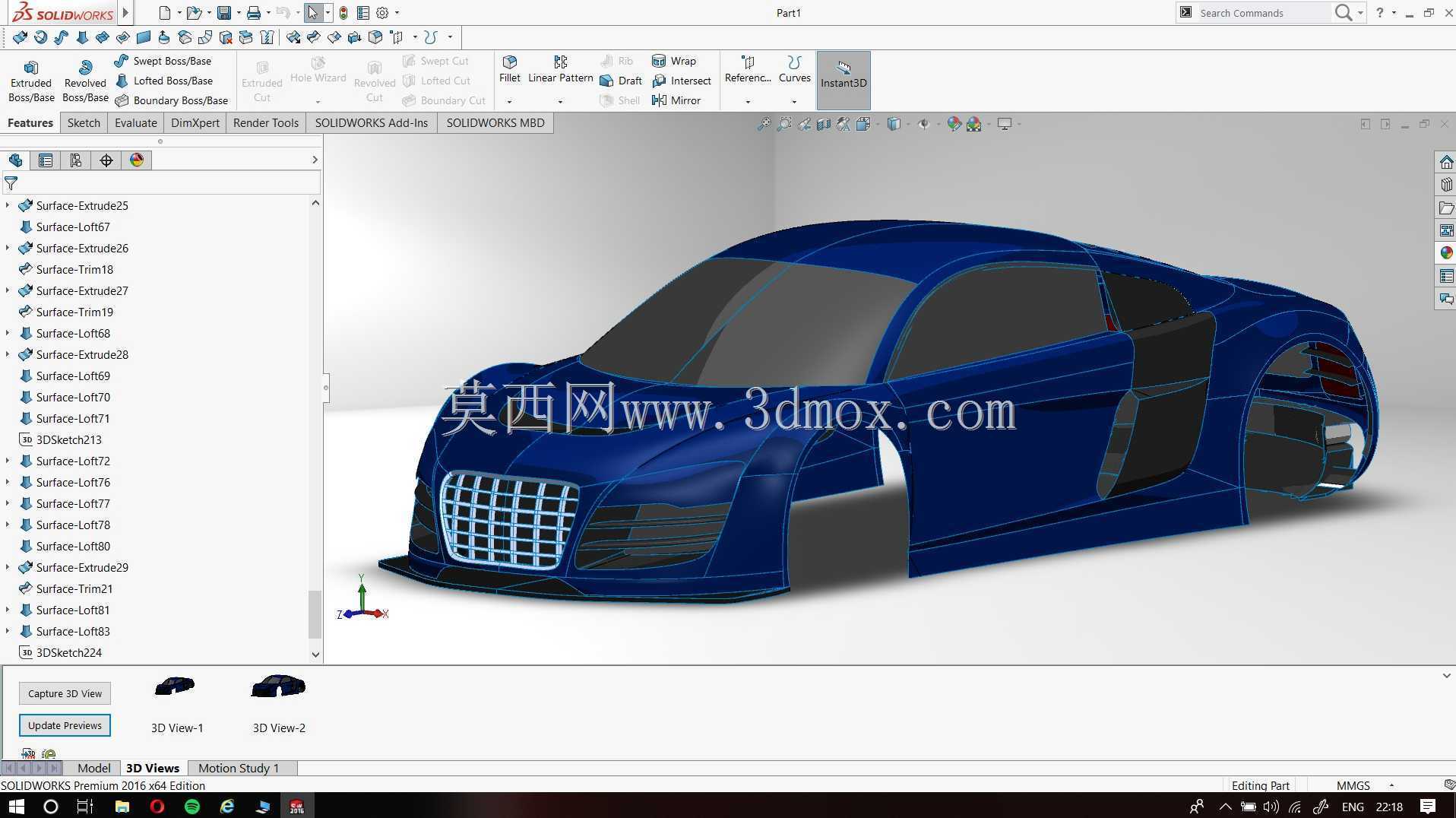

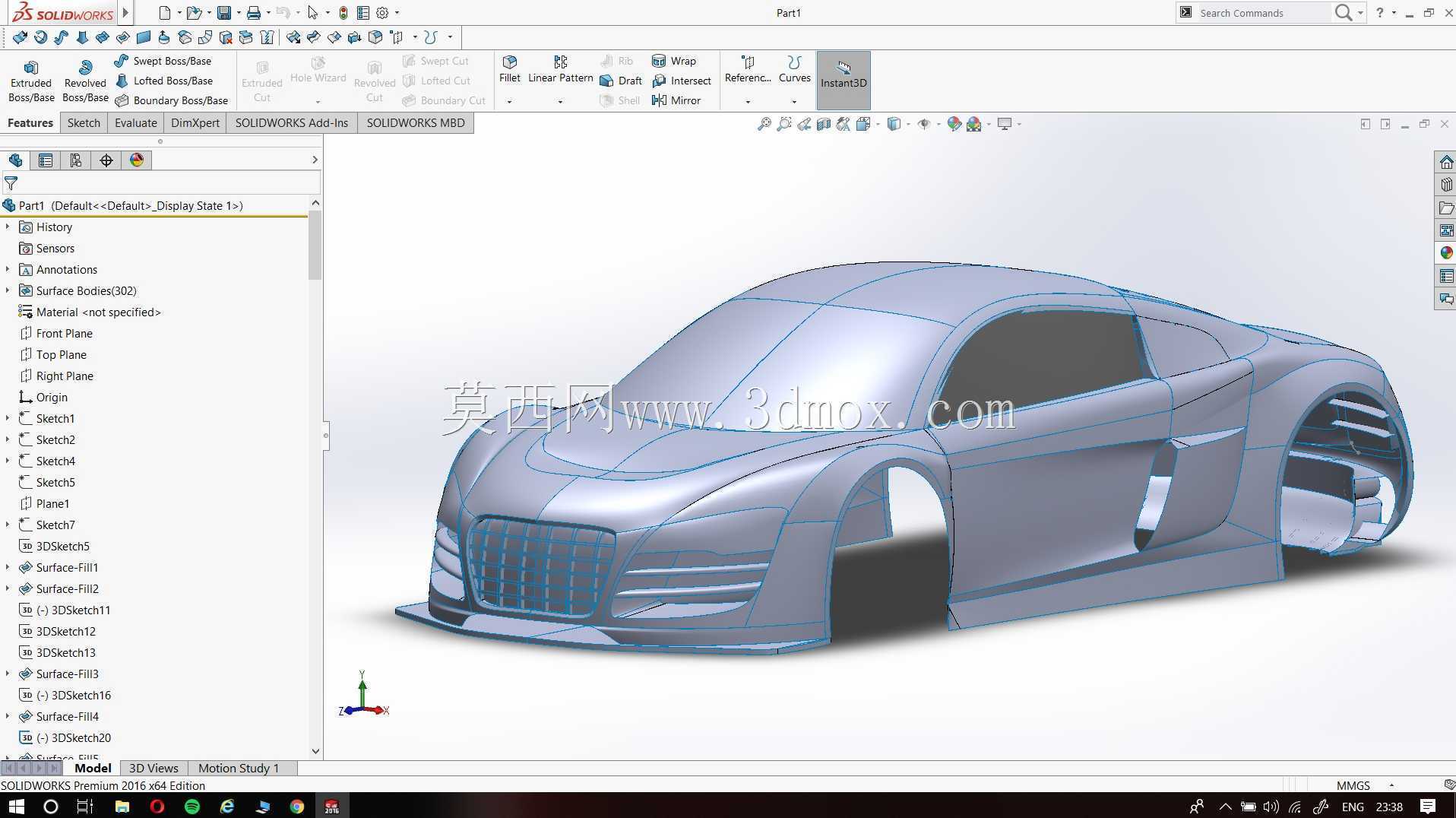

　　避免出现冲压开裂的工艺风险。建模过程中先通过关键截面线搭建整体曲面框架，先确定车头到车尾的Y0中心对称面轮廓，再依次拉出前后悬长度、轴距对应的横向截面，保证整体比例与实车一致，再逐步细化局部特征：前大灯的安装边界做了预留，曲面在大灯安装位置做了内收的台阶面，可直接匹配大灯总成的安装定位；侧进气口的曲面做了贯通式处理，气流可以从侧口导入后轮刹车系统，满足散热需求的同时，曲面的边缘做了圆角过渡，避免应力集中。整体外形尺寸严格参照奥迪R8量产车型的外廓参数，车长、车宽、车高的比例控制在实车误差范围内，安装边界上，所有外覆盖件的分缝位置都预留了均匀的间隙，前保险杠与前翼子板的分缝、车门与侧围的分缝、后保险杠与后轮拱的分缝间隙一致，

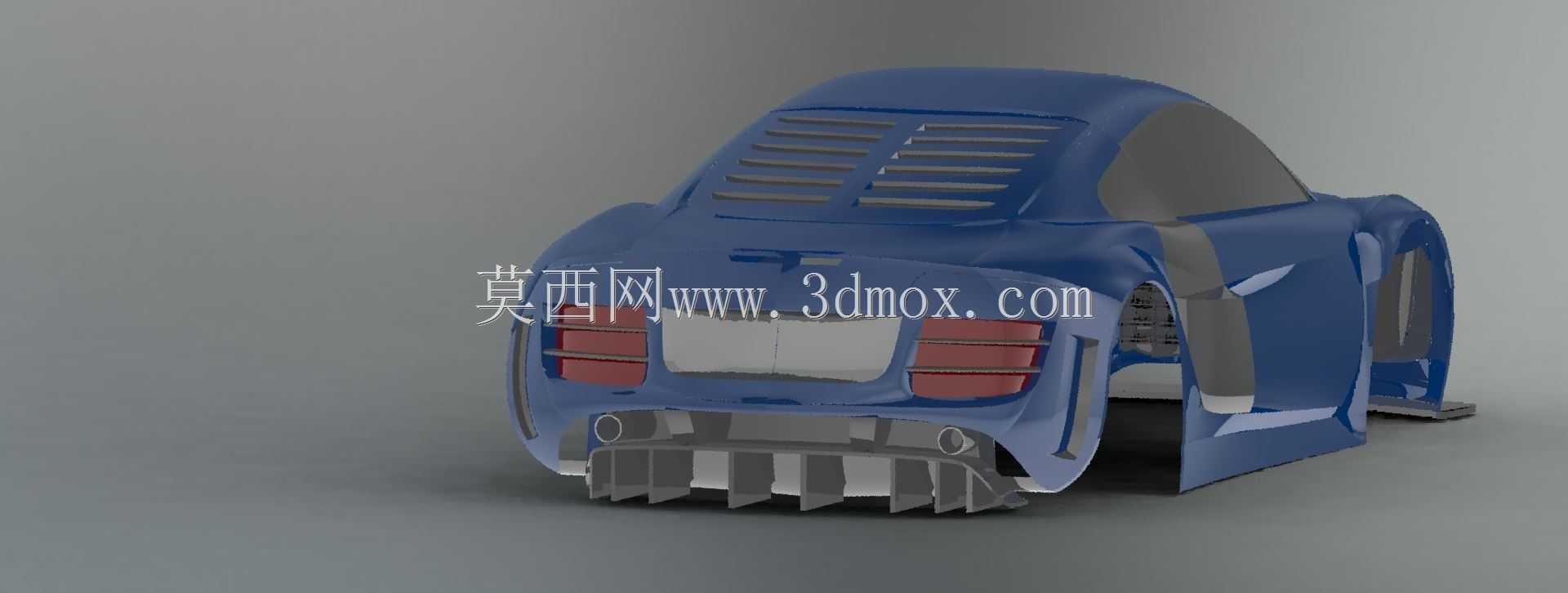

　　可直接用于后续装配结构的设计延伸。曲面构建时规避了很多新手建模常出现的问题，比如没有为了追求曲面顺滑而丢失实车的棱角特征，前格栅的边框棱角、侧裙的下边缘折线都做了清晰的保留，同时在棱角处做了极小的圆角处理，匹配实际冲压零件的工艺圆角要求，不会出现锐边割手的问题。车顶曲面从A柱顶端到C柱收尾的弧度做了顺滑过渡，既保证了溜背造型的视觉效果，也预留了车内乘员的头部空间边界，不会因为曲面过度下塌导致头部空间不足。后翼子板的宽体造型做了精准还原，曲面从车门后方向外扩张，既容纳了更宽的后轮轮胎，也形成了跑车特有的肌肉感视觉效果，曲面的扩张角度经过反复调整，保证从车头45度视角观察时，后轮拱的轮廓线可以与前翼子板的轮廓线形成连贯的视觉走向。在曲面质量检查环节，所有外露面都通过了曲率梳检查，没有出现反凹、褶皱的问题，斑马线反射测试中，反光条均匀连贯，没有出现扭曲、断裂的情况，完全满足A级曲面的评审要求，可直接用于后续的结构设计、渲染输出以及加工制造环节。
