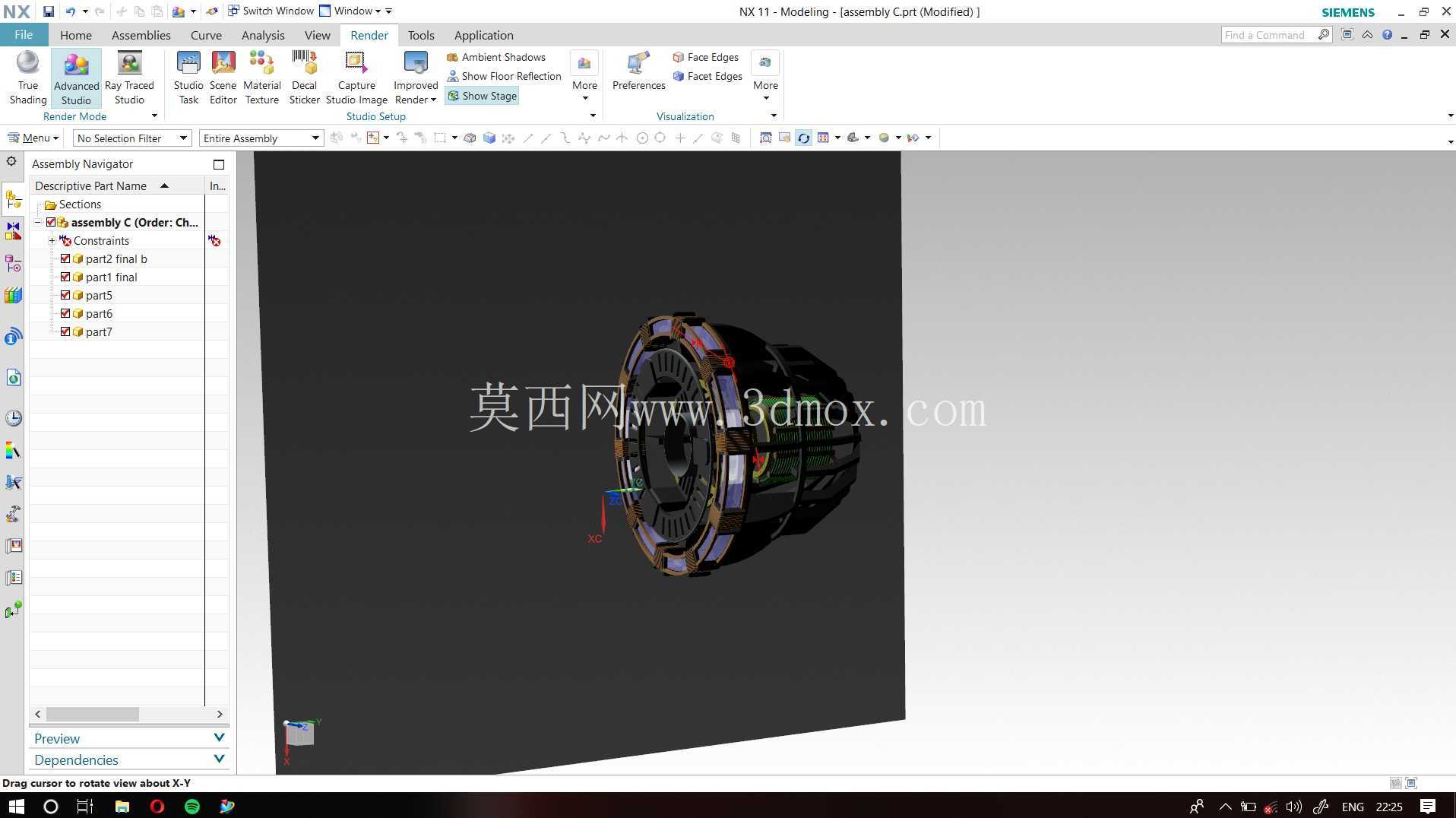

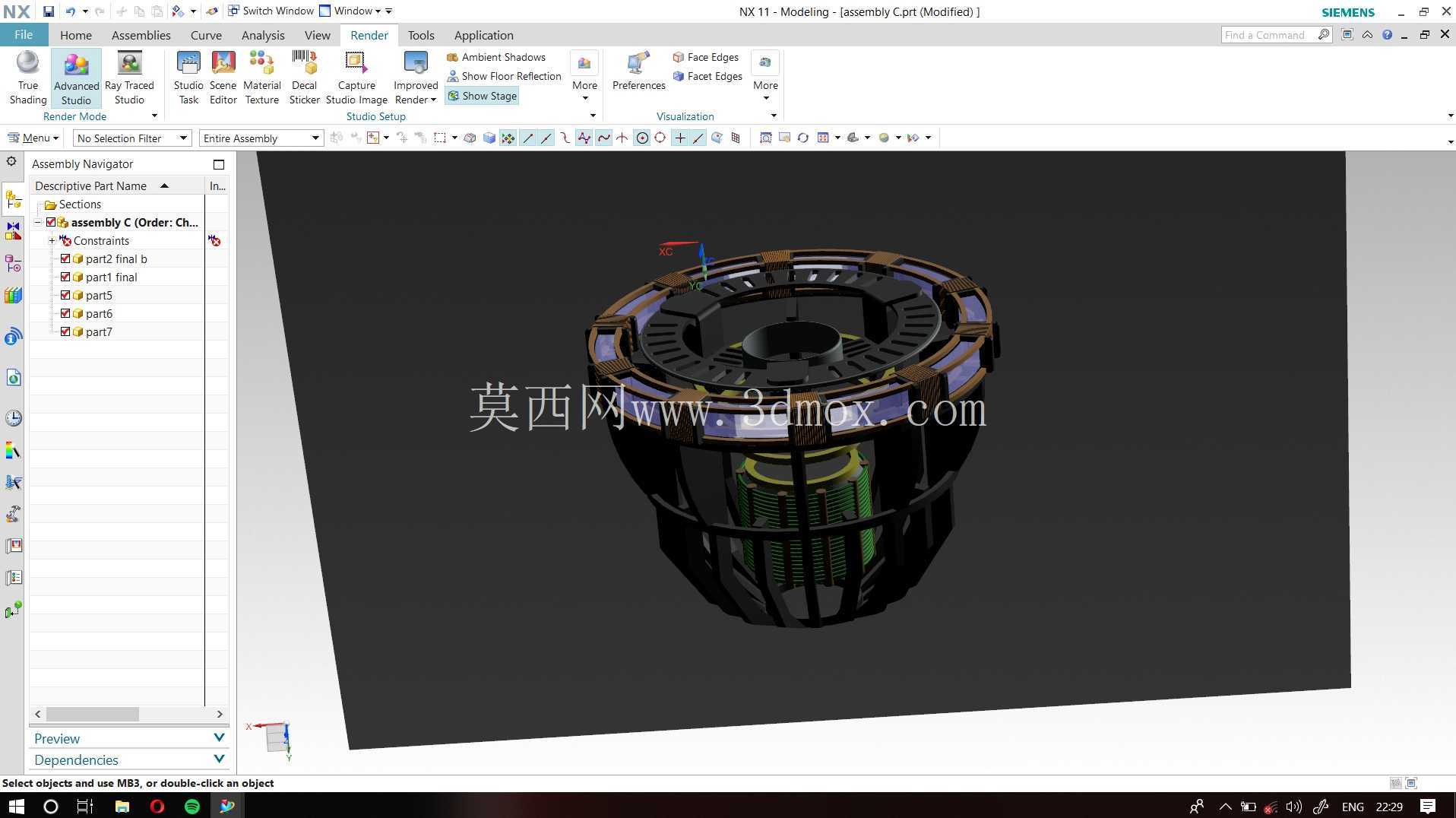

环形结构电弧反应装置三维设计

　　本次设计的环形电弧反应装置，核心应用场景集中在特种电源配套的实验级等离子发生领域，可作为小功率等离子体实验平台的核心发生单元，适配材料表面改性、特种气体裂解、实验室级电弧特性研究等场景的硬件搭建需求，区别于工业级大容量电弧发生设备，该结构更侧重紧凑化布局与实验场景下的拆装便捷性，可直接固定在标准铝型材实验台架上，无需额外定制大型安装基座。从实际用途来看，该装置通过环形排布的励磁结构约束电弧形态，避免电弧无规则漂移灼烧腔体内壁，中部的空心腔体可预留观测窗口与介质通入通道，能够满足实验过程中对电弧形态的实时观测、反应介质的定向通入需求，外围的环形支撑结构同时承担励磁线圈固定、腔体散热、绝缘隔离三重功能，减少了额外附属结构的叠加，整体结构的集成度更适配实验室有限的安装空间。设计过程中首先确定了环形对称的整体布局，这种布局能够让励磁绕组产生的磁场在腔体中心区域形成均匀的环形约束区，相比单侧励磁的结构，电弧的稳定性提升明显，不会出现单侧磁场拉扯导致的电弧偏移问题；中部的金属内筒采用台阶式结构，下端预留了绕组出线的走线槽，所有绕组的接线端可直接从下端支撑结构的间隙引出，连接外部的励磁电源与起弧电路，避免走线暴露在电弧灼烧范围内。

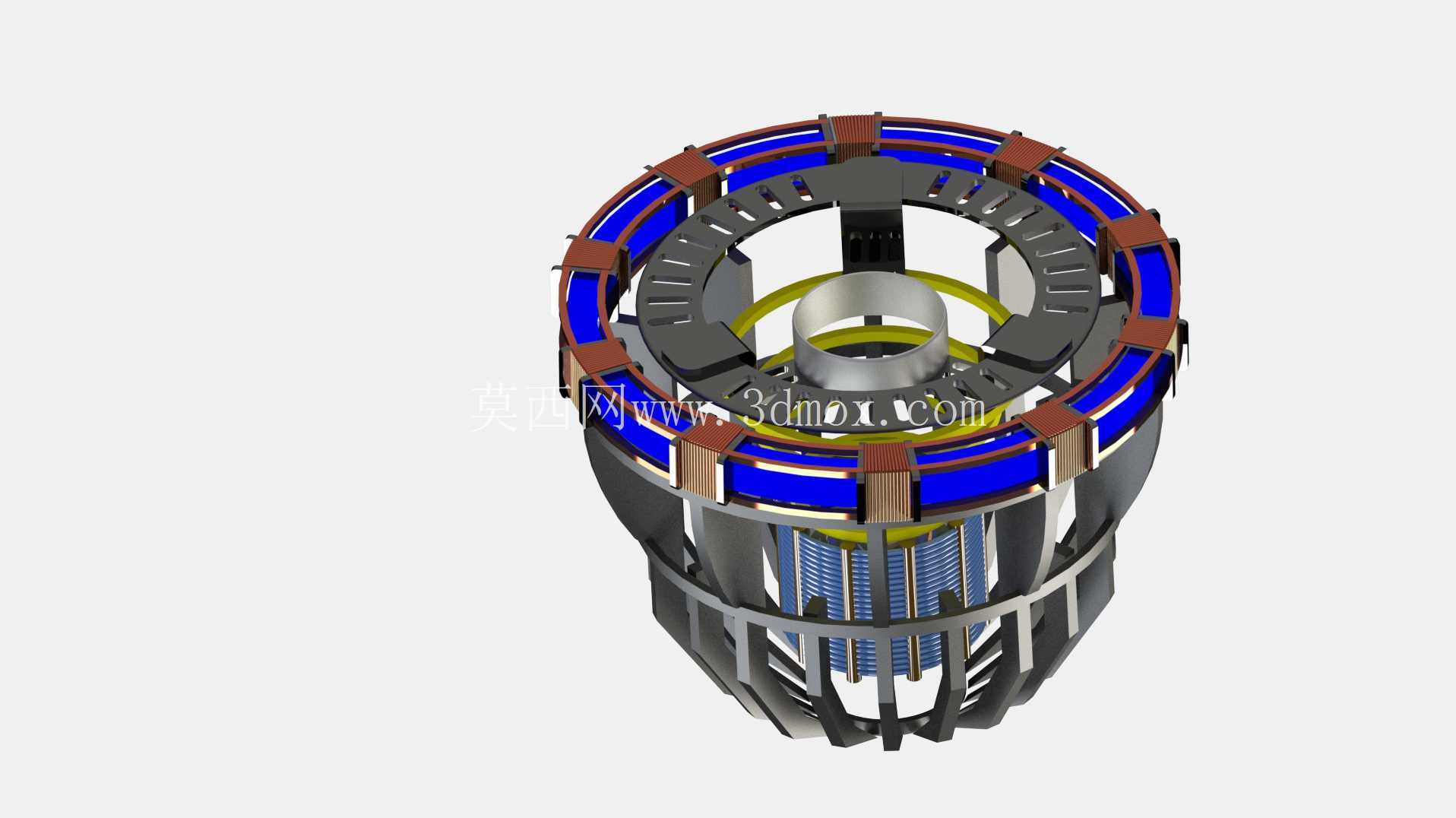

　　外形尺寸方面，整体最大外径控制在320mm范围内，总高度控制在280mm，安装基准面为下端支撑框架的底面，底面预留了6个M6的螺纹安装孔，孔位分布在直径260mm的分度圆上，可直接匹配标准实验台的安装孔位，安装时无需额外制作转接板；外围的蓝色绝缘隔条采用等角度12等分排布，每根隔条的厚度为8mm，既实现了相邻励磁模块之间的电气绝缘，也作为外层防护圈的支撑筋，提升了整体结构的抗形变能力，外层的金属防护圈与内部励磁模块之间预留了5mm的散热间隙，可通过自然对流带走绕组长时间工作产生的热量，若适配长时间连续工作场景，也可在间隙内嵌入环形风冷通道，无需改动主体支撑结构。

　　功能特性上，每一个励磁模块都采用独立的模块化固定方式，通过棕色的绝缘压块固定在环形支撑骨架上，单个模块出现故障时可单独拆卸更换，无需拆解整个装置，降低了实验过程中的维护成本；中部的黄色绝缘环设置在内筒与励磁绕组之间，起到电气隔离的作用，避免起弧过程中高压串入励磁回路损坏供电设备，下端的绕组排布采用分层绕制方式，每层之间预留了绝缘衬垫的安装位，可根据实验需求调整绕组匝数，匹配不同励磁强度的使用需求。

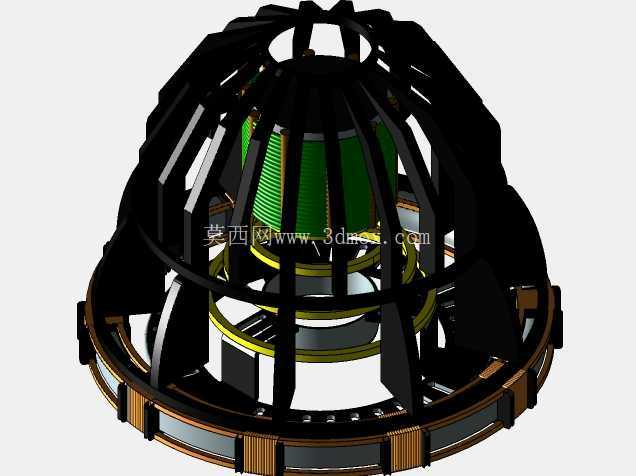

　　设计过程中也充分考虑了装配的工艺性，所有环形骨架的拼接位置都采用止口定位，装配时无需额外调整同轴度，拼接完成后整体同轴度可控制在0.1mm以内，避免因结构偏心导致的磁场分布不均问题；外层的防护格栅采用竖向筋条排布，筋条宽度为6mm，间隙为12mm，既能够避免实验人员误触内部带电结构，也不会遮挡中部腔体的观测视线，实验过程中可通过高速相机直接穿过格栅间隙拍摄电弧的形态变化。需要注意的是，该结构的安装基准面平面度要求为0.05mm，安装时需保证台架安装面的平面度符合要求，避免装置固定后出现骨架形变，导致励磁模块之间的间隙不均匀，影响磁场分布的均匀性；所有绝缘部件都采用耐电弧侵蚀的绝缘材料制作，可承受长时间的电弧紫外线辐照，不会出现快速老化开裂的问题，适配实验场景下频繁起弧、灭弧的工作状态。
