汽车轮毂孔距转换适配法兰盘结构

　　在汽车轮毂改装、跨车型车轮适配的实际作业场景中，孔距不匹配是最常遇到的安装障碍，不同主机厂的原厂轮毂固定孔位参数存在差异，部分改装轮毂的孔位规格也与车辆原厂轴头参数无法直接对应，这类转接法兰的核心作用就是在不改动原车轴头、不破坏轮毂安装位的前提下，完成不同孔距规格的车轮与车辆的可靠连接。这款转接件针对4x100孔距的原厂车型轴头设计，适配5x112孔距规格的车轮安装，在日常改装作业里，不少老款小排量乘用车型原厂采用4孔100mm节圆直径的轴头固定布局，而很多存量改装轮毂、跨品牌拆车轮毂采用5孔112mm的节圆参数，直接安装会出现孔位完全无法对齐的问题，强行扩孔不仅会破坏轮毂的结构强度，还会带来行驶中车轮松脱的重大安全隐患，

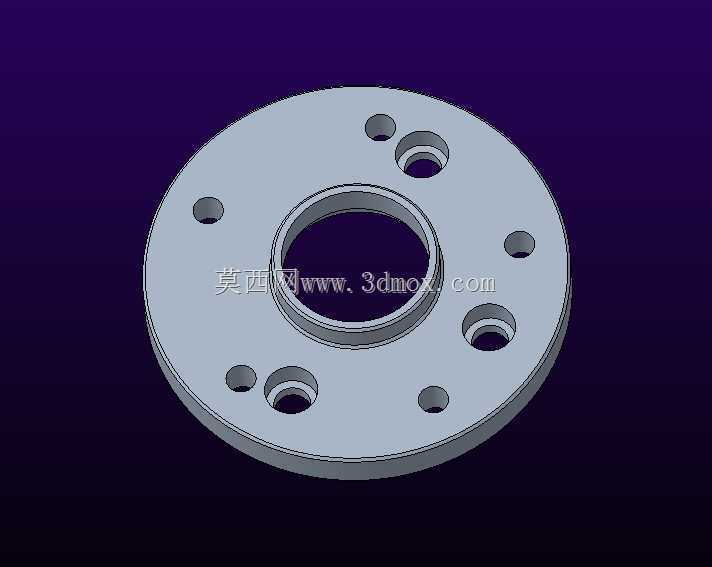

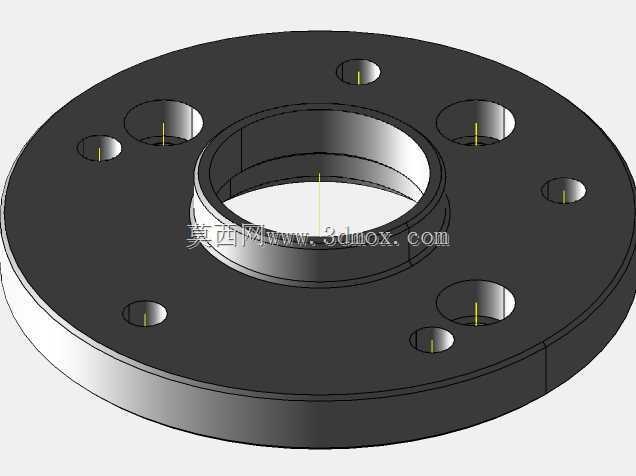

　　这类转接法兰就是为解决这类场景的安装痛点开发的。从结构设计来看，整个零件采用圆盘式法兰结构，中心预留与原车轴头匹配的中心孔，安装时中心孔与轴头定位止口紧密配合，承担主要的径向定位作用，避免车轮转动时出现偏心抖动；靠近法兰内圈的一组4个安装孔，对应原车轴头的4x100孔位布局，孔位的节圆直径严格控制在100mm公差范围内，每个孔位都做了沉台设计，匹配原厂轮毂螺栓的头部尺寸，安装后螺栓头部不会突出法兰表面，保证与车轮贴合面的平整度。法兰外圈分布的5个安装孔对应适配车轮的5x112孔距参数，孔位节圆直径严格按照112mm设计，每个孔位同样做了适配螺栓的沉台结构，保证车轮安装时贴合面完全贴合，不会出现局部间隙。

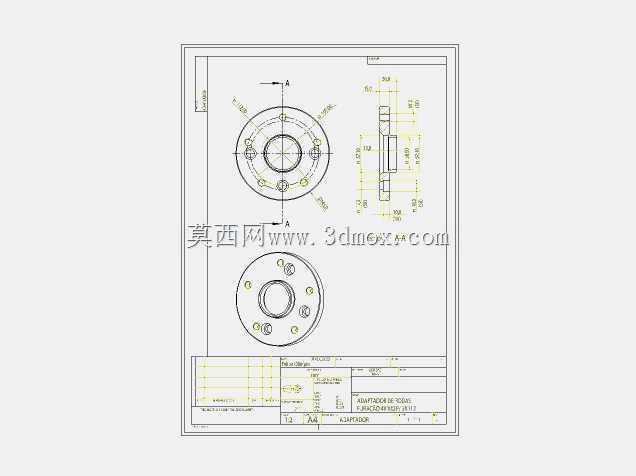

　　整个法兰的厚度设计需要兼顾安装强度与轮距变化量，厚度过薄会导致法兰整体刚性不足，承受车轮侧向力时出现变形，厚度过厚则会过度增加轮距，导致车轮突出翼子板、转向时轮胎蹭到轮拱内衬，同时还会改变原车的转向主销参数，影响转向手感与行驶稳定性。设计过程中，所有安装孔的位置度公差都控制在0.05mm以内，避免出现安装孔位错位、螺栓强行穿入带来的附加应力；法兰与轴头贴合的端面、与车轮贴合的端面都要求平面度公差不超过0.02mm，保证安装后两个贴合面完全接触，不会出现局部虚接，避免行驶中法兰出现微动磨损。零件的边缘都做了倒角处理，去除加工毛刺，避免安装时划伤操作人员，同时减少应力集中的风险。在实际安装作业中，需要先将法兰贴合在原车轴头端面上，

　　通过内圈的4个孔位用螺栓将法兰牢固固定在轴头上，拧紧螺栓时需要按照对角顺序逐步拧紧，达到规定的扭矩要求，保证法兰端面与轴头端面完全贴合，之后再将适配的5x112孔距车轮对准法兰外圈的5个安装孔，用车轮螺栓完成固定，同样按照对角顺序拧紧至规定扭矩。安装完成后需要检查车轮转动时是否有偏摆，转向到极限位置时轮胎是否与车身部件发生干涉，确认无误后才可正常行驶。这类转接件在使用中需要定期检查固定螺栓的扭矩，避免长期行驶中螺栓出现松动，同时法兰的材质需要具备足够的强度与韧性，承受车辆起步、制动、转向时传递的各种载荷，保证行驶安全。
