车用点烟器接口车载充电装置结构设计

　　日常做车载电子配套结构设计时，这类插入点烟器接口的取电充电装置是接触频率极高的品类，不同于外露式的改装供电件，它完全依托车辆现有预留接口实现取电，不需要额外破线改动原车线路，适配绝大多数乘用车辆的前排12V供电端口，部分商用车24V供电端口也可通过内部调压电路兼容，覆盖日常通勤、长途自驾、户外作业等多场景下的移动设备补能需求。从实际使用场景来看，这类装置的核心作用是将车辆车载电源输出的直流电压转换为消费类电子设备通用的5V标准供电电压，为手机、行车记录仪、便携导航设备、车载空气净化器等小功率车载外设提供稳定电力输出，避免车辆自带USB接口数量不足、输出功率不够的问题。设计过程中首先要考虑的是插入端的适配边界，

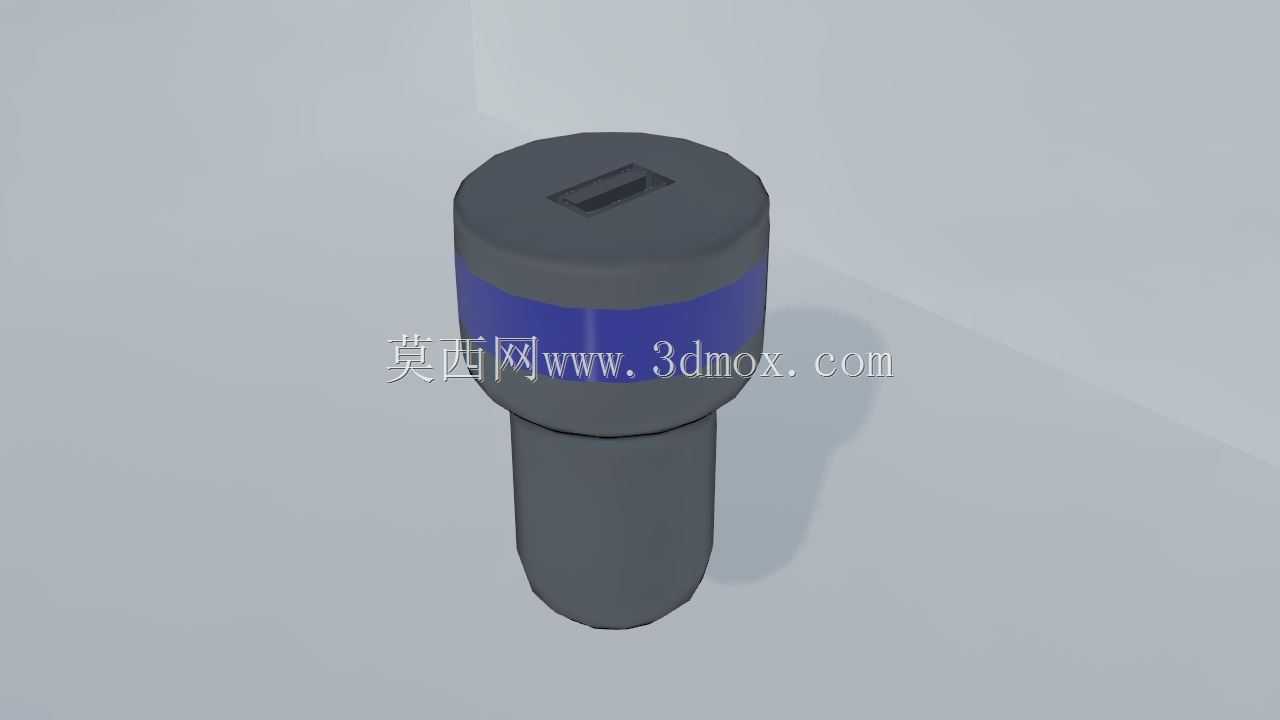

　　点烟器接口的通用内径范围在20.5mm到22mm之间，插入段的外径需要控制在20mm左右，同时在侧壁预留弹性接触弹片的安装位，保证插入后既能和接口内壁的负极可靠接触，又不会因为过盈量太大导致插拔困难，长期使用后弹片疲劳也能维持足够的接触压力，避免车辆行驶过程中因颠簸出现接触断电的情况。外露段的直径比插入段稍大，一方面是为了在端面留出USB输出接口的安装空间，常规单USB接口的端面宽度在12mm左右，外露段直径控制在25mm上下即可满足安装需求，同时不会过度突出中控台区域，避免影响换挡、储物格开合等周边操作；另一方面直径差形成的轴肩可以作为插入深度的限位结构，保证插入后充电装置的端面和点烟器接口端面基本齐平，

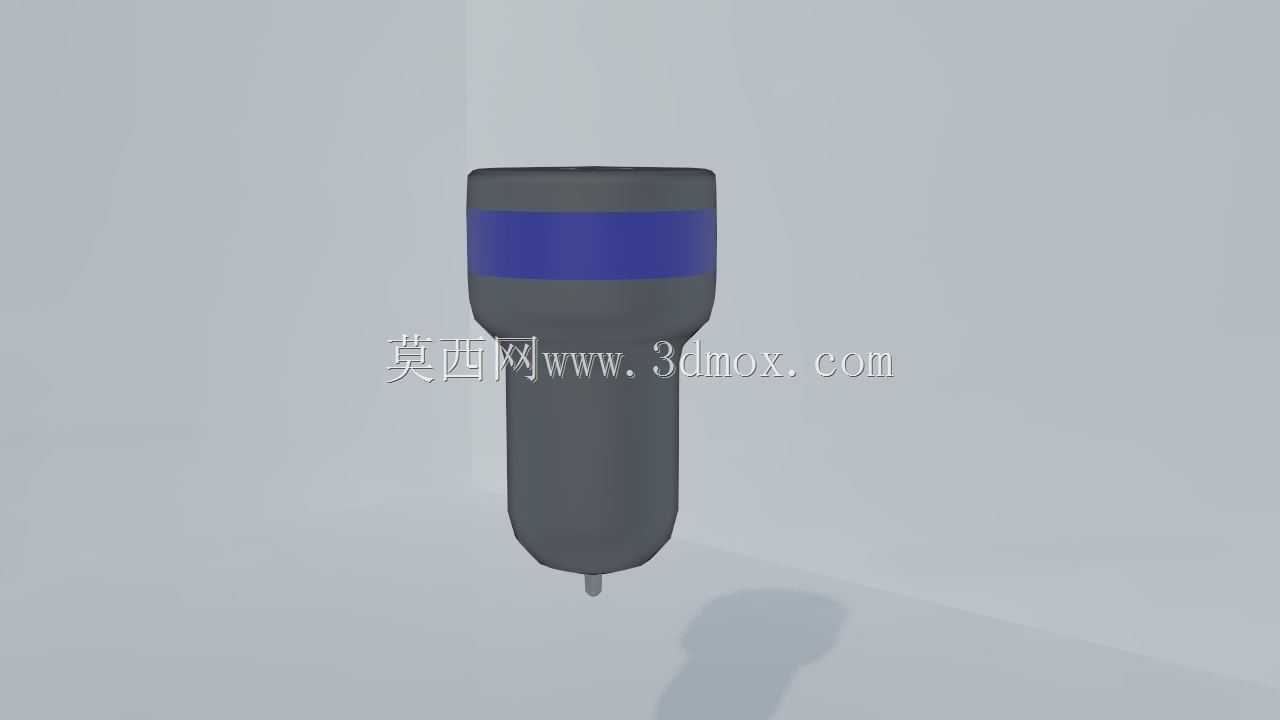

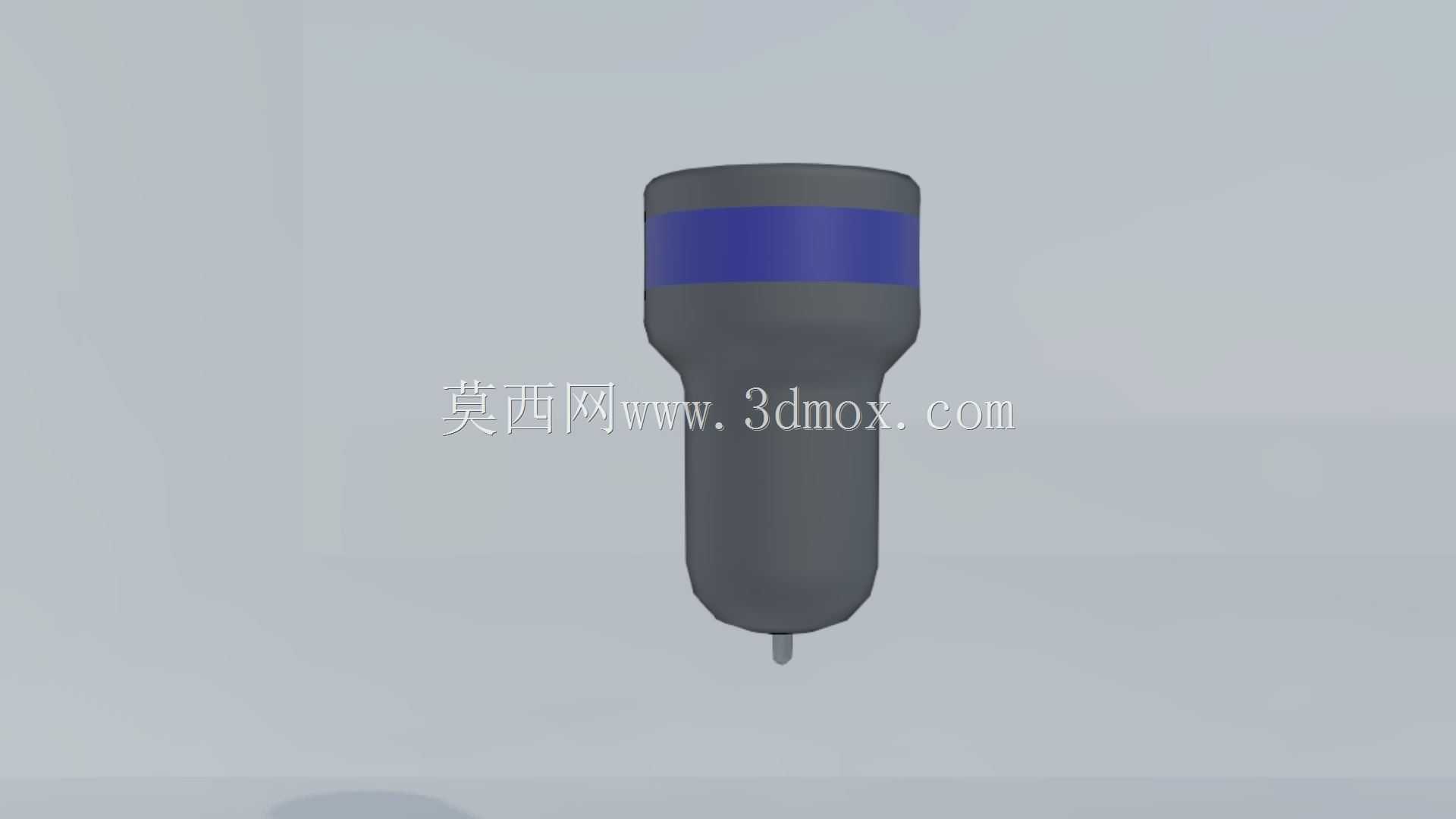

　　不会因为插入过深压迫接口内部的弹性触点，也不会因为插入太浅导致接触不良。外观上中部设置的环形装饰带并非单纯的装饰作用，实际结构中这个位置是内部电路板的固定卡位，上下两段壳体通过这个环形区域实现扣合装配，不需要额外打螺丝固定，装配效率更高，同时环形区域可以做不同的表面处理，和车辆内饰的不同风格做适配，比如磨砂黑、亮面蓝等不同质感，满足不同用户的外观偏好。内部结构排布上，插入段的最前端是正极接触头，采用圆头弹性结构，内部加装弹簧，适配不同深度的点烟器正极触点，接触头后方依次排布保险丝、EMI滤波电路、调压模块，保险丝的额定电流控制在3A左右，避免后端电路短路时烧坏车辆供电线路；调压模块需要紧贴壳体内壁布置，利用金属壳体辅助散热，长时间满功率输出时壳体温度不会超过45摄氏度，避免夏季车内高温环境下出现过热保护。外露段的腔体内布置USB接口母座，母座的焊接引脚做加固处理，应对日常插拔USB线时的侧向力，避免多次插拔后引脚脱焊。设计时还要考虑插拔的受力结构，整个壳体的表面做细微的磨砂纹理处理，增加插拔时的摩擦力，不需要额外做防滑筋就能保证用户插拔时不会打滑；插入段的根部做圆角过渡，避免插入时棱角刮伤点烟器接口的内壁镀层。从安装适配性来看，整个装置的总长度控制在65mm以内，插入点烟器接口后外露部分长度不超过30mm，不会干涉点烟器盖板的闭合，大部分车型的点烟器位防尘盖都可以正常关闭，不会因为安装充电装置导致盖板无法合上影响内饰整洁度。

　　电路设计上还要考虑车辆启动时的电压波动，车辆点火瞬间供电电压会出现短时间的跌落和尖峰，内部电路需要做对应的浪涌防护和欠压保护，不会因为车辆启动时的电压波动导致连接的充电设备重启或者损坏，同时静态功耗控制在5mA以下，车辆长时间停放时不会过度消耗蓄电池电量，避免出现亏电无法启动的情况。实际建模过程中，需要重点验证弹性接触弹片的形变量，弹片采用0.3mm厚的铍铜材料冲压成型，自由状态下突出壳体外壁1.5mm，装配后压缩量在0.8mm到1.2mm之间，既保证足够的接触压力，又不会因为压缩量太大导致插拔力超过用户舒适区间，正常插拔力控制在15N到25N之间，单手即可完成插拔操作。上下壳体的扣合位做0.5mm的扣合量，配合超声波焊接工艺，装配后壳体的接缝间隙控制在0.1mm以内，不会出现明显的缝隙影响外观质感，同时具备一定的防尘能力，日常使用中进入的灰尘不会影响内部电路的正常工作。
