创意脚踏自行车框架结构三维设计

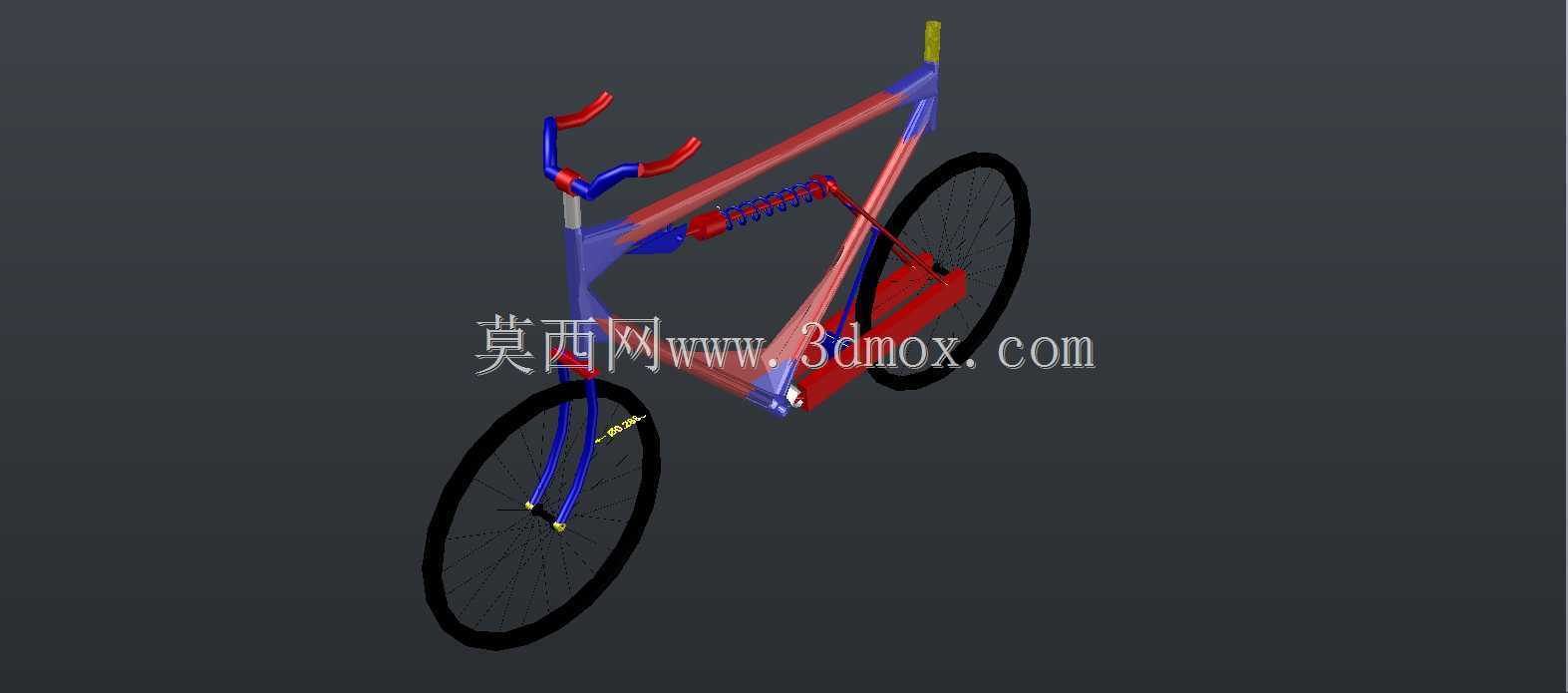

　　日常做非机动代步载具的结构设计时，最先要锚定的是车架的受力传递路径，这个模型里的车架采用红蓝撞色的管材拼接逻辑，上管从车头碗组位置斜向延伸至后轴安装座，下管则顺着五通位置做了加宽的结构过渡，目的是把脚踏发力时的扭矩直接分散到前后轮的安装支点，避免骑行过程中管材出现应力集中的疲劳形变。车头位置的弯把采用蓝色管材搭配红色握把安装位，把立与碗组的配合间隙预留了标准的转动旷量，转向时不会出现管材干涉，车把的抬升高度参考了城市通勤骑行的舒适姿态，不需要过度俯身就能操控方向，适配日常短距离出行的使用场景。

　　轮组部分采用标准的辐条式结构，前轮轴与前叉的安装位预留了快拆结构的装配空间，后轮轴则与后下叉的尾钩做了对位设计，安装轮组时不需要额外扩孔就能直接卡入固定，轮径的尺寸参考了常规26寸通勤自行车的参数，整车的轴距控制在1050毫米左右，既保证了直行骑行的稳定性，也能满足小半径转弯的灵活度要求。五通位置的红色结构是脚踏曲柄的安装基座，这里特意做了加厚的壁厚处理，因为骑行过程中用户的踩踏力全部会作用在这个区域，壁厚加厚2毫米就能大幅提升基座的抗扭强度，不会出现长时间使用后曲柄松动的问题。

　　设计时还考虑了后期改装的兼容性，车架上管预留了水壶架的安装孔位，后上叉位置也预留了货架安装的螺纹孔，用户可以根据自身使用需求加装通勤配件，不需要额外在管材上打孔破坏结构强度。座管的安装位采用标准的圆形管材接口，适配市面上绝大多数的通勤车座管，更换坐垫时不需要做额外的结构修改。整车的外轮廓宽度控制在350毫米以内，推行时可以顺利通过小区单元门、电梯间等狭窄通道，不会因为宽度过大出现卡滞的问题。

　　从结构受力的角度看，这个车架的管材角度经过了反复调整，立管的倾斜角度让骑行者的重心刚好落在前后轮的中间位置，既不会因为重心过于靠前导致前轮转向过重，也不会因为重心靠后出现后轮打滑的问题。前叉的偏移量设置在45毫米，转向时的回正力度适中，低速骑行时不会出现车把晃动感，高速滑行时也能保持直线行驶的稳定性。脚踏的曲柄长度设置为170毫米，符合大多数成年人的腿长比例，踩踏时的发力角度刚好在膝盖的舒适活动范围内，长时间骑行也不会出现关节劳损的问题。

　　做这类代步自行车的三维建模时，最容易忽略的是各个运动部件的干涉检查，这个模型里特意模拟了前轮转向到最大角度时的状态，确认前轮不会碰到下管或者脚踏，脚踏转到最低位置时也不会蹭到地面，哪怕是在倾斜路面转弯也不会出现脚踏剐蹭地面导致侧翻的风险。轮胎的安装位预留了标准的胎宽间隙，适配38毫米宽度的通勤外胎，既可以在平整的柏油路面骑行，也能应对小区内的砖石路面、轻度非铺装路面的使用需求，不需要频繁更换轮胎就能适配多种出行场景。
