医用听诊器精细三维结构设计作品

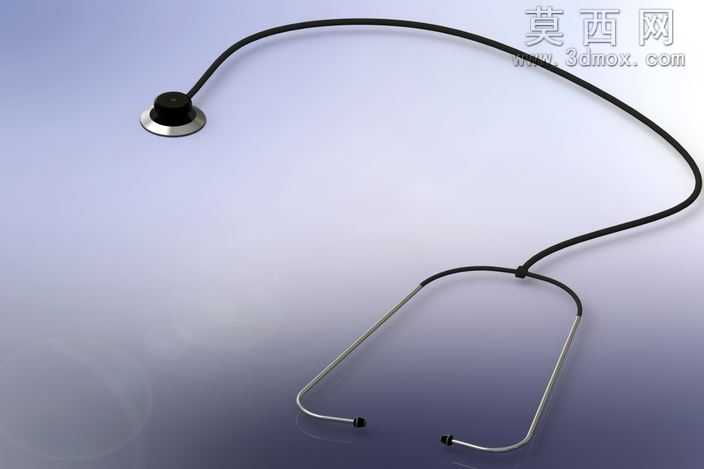

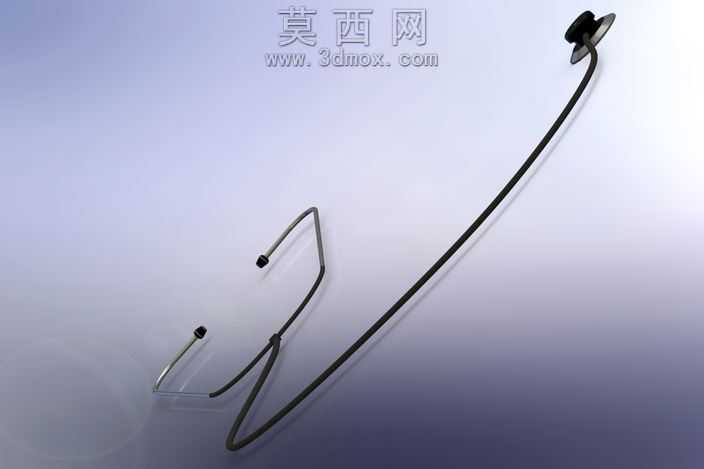

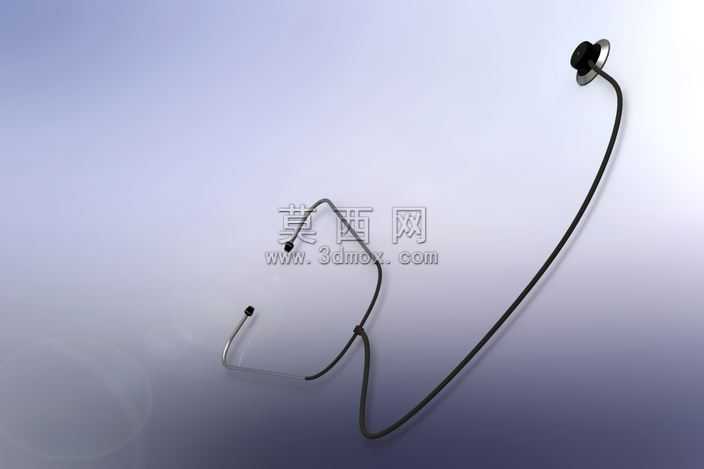

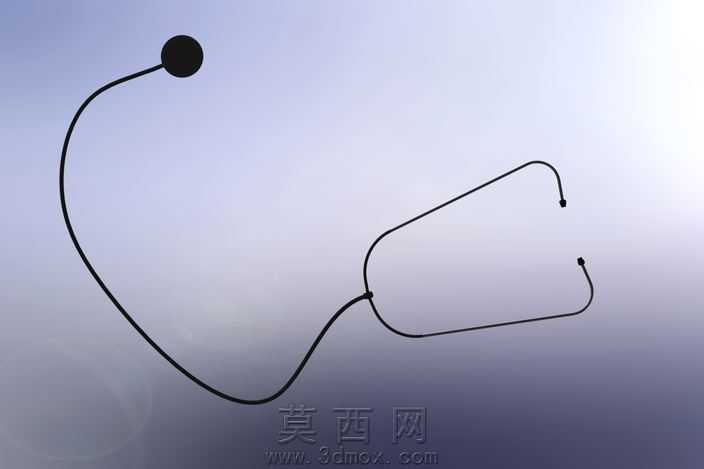

本次听诊器三维建模以还原真实医用诊疗器械的实用结构为核心目标，建模初期先梳理听诊器的三大核心组成部分：金属听头、柔性传音管路、耳部佩戴结构，先通过基准草图绘制各部件的轮廓路径，对听头部分采用旋转凸台命令构建基础的圆盘状主体，再对听头边缘的金属包边、中心的传音开孔做细节切除，保证听头的拾音结构符合真实产品的声学传导逻辑。针对柔性传音胶管部分，采用扫描特征完成建模，先绘制贴合佩戴弧度的三维引导线，再以圆形截面沿路径扫描生成胶管主体，对胶管分叉的Y型衔接位置，通过多实体组合、圆角过渡处理消除拼接棱角，还原橡胶胶管的自然弯折形态，同时对胶管表面做轻微的纹理质感处理，模拟橡胶材质的哑光磨砂触感。耳部佩戴结构部分，先构建金属弹性耳挂的弧形路径，通过扫描生成细金属杆主体，对耳挂末端的耳塞位置做软胶材质的包覆建模，耳塞采用圆润的弧面造型，贴合人体耳部轮廓，保证佩戴结构的合理性。材质渲染阶段，听头部分赋予抛光不锈钢材质，调整金属反射参数模拟医用金属的冷亮质感，胶管部分赋予黑色哑光橡胶材质，适当降低反射率、添加细微的凹凸纹理还原橡胶的真实触感，耳挂金属部分采用与听头一致的不锈钢材质，耳塞部分赋予半哑光的软硅胶材质，区分不同部件的材质质感。结构设计上充分考虑各部件的衔接合理性，听头与胶管的衔接位置做了嵌套式的接口结构，胶管分叉位置做了壁厚加厚处理避免弯折堵死传音通道，耳挂与胶管的衔接位置做了平滑过渡，整体模型完整还原了听诊器的可活动弯折特性，所有部件的尺寸比例参照真实医用听诊器等比例缩放，既保证了外观的还原度，也清晰呈现了内部传音通道的结构逻辑，可用于医疗产品展示、结构教学等场景。
